1. Allgemeine Bestimmungen
Dieses Handbuch ist zusammen mit der übrigen Dokumentation in Papierform bzw. in digitaler Form ein wesentlicher Bestandteil des Produkts.
Sorgen Sie dafür, dass diese Dokumente von allen Personen, die das Produkt nutzen und jenen, die für seine Wartung zuständig sind, leicht zugänglich
ist.
WARNHINWEISE
Die Steuerung nicht für andere als die unten beschriebenen Funktionen und nicht als Sicherheitseinrichtung verwenden.
ACHTUNG
Überprüfen Sie die Anwendungsgrenzen.
ACHTUNG
Vor jeder Wartungsmaßnahme das Gerät von der Stromversorgung trennen.
INFORMATION
Kontaktieren Sie TEXA INDUSTRIES S.r.l. sofort schriftlich, wenn Störungen oder Schäden auftreten.
INFORMATION
TEXA INDUSTRIES S.r.l. übernimmt keine Haftung im Falle eines Schadens oder einer Störung aufgrund der Nichtbeachtung der mitgelieferten Vor-
schriften.
2. Allgemeine Hinweise
Der TX-i40 ist ein Mikroprozessor gesteuerter Kühlstellenregler für Normaltemperaturen. Er besteht aus einer elektronischen Kontrollkarte, die im Ver-
dampferbereichinstalliertistundeinerAnzeigezurVerwaltungundKongurationdesGeräts.
2.1 Beschreibung der Anzeige des TX-i40

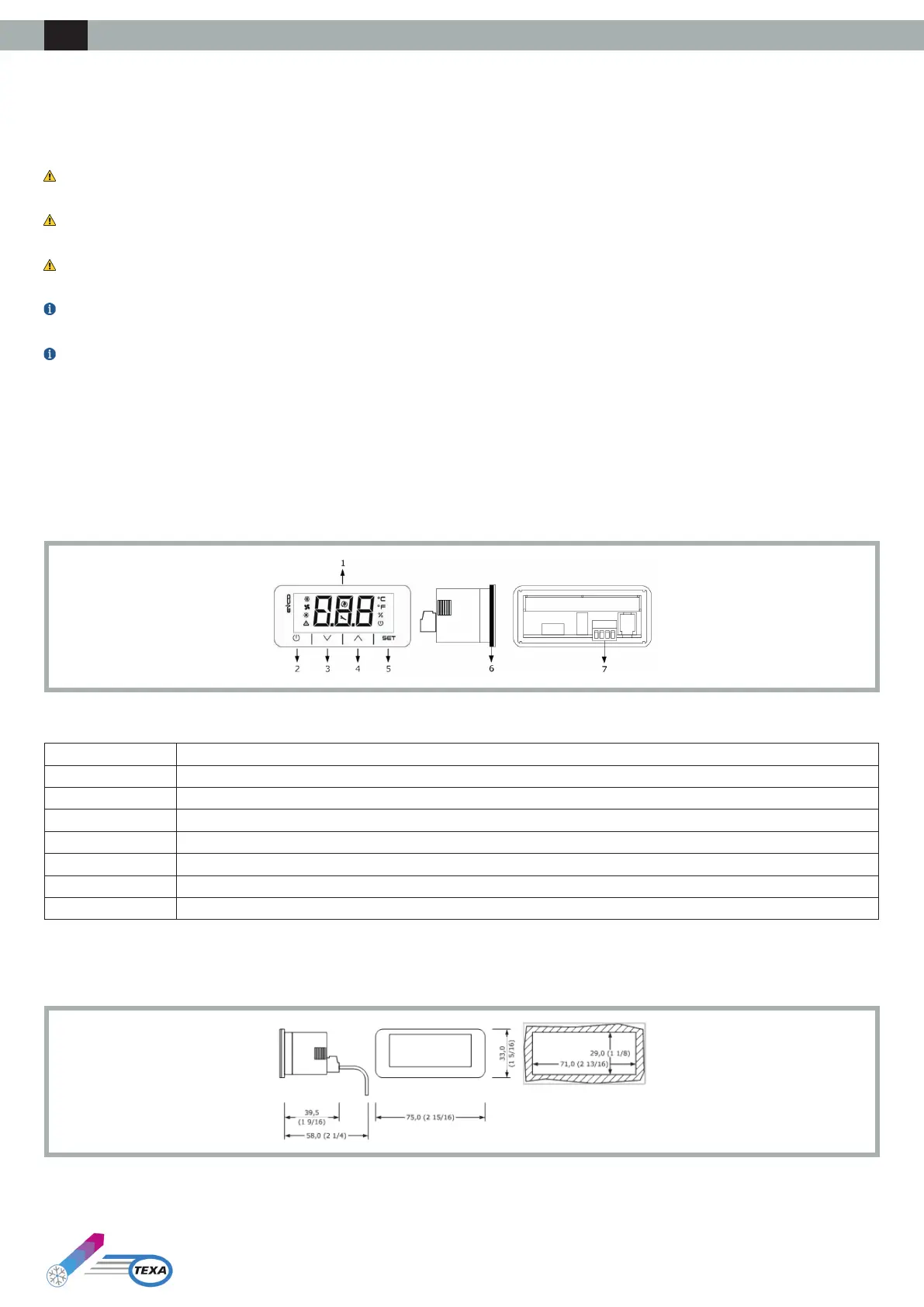

Die folgende Zeichnung veranschaulicht das Layout der Anzeige:
In der folgenden Tabelle werden die Elemente der Anzeige des TX-i40 erläutert:
Teil Beschreibung
1 Display
2 An-/Aus-Taste bzw. ON/Stand-by-Taste
3 Verminderungstaste bzw. DOWN-Taste
4 Erhöhungstaste bzw. UP-Taste
5 Eingabetaste bzw. SET-Taste
6 Dichtung
7 Klemmen für Schnellanschluss von Stromversorgung und INTRABUS-Port
2.2 Abmessungen und Montage
Folgende Zeichnung veranschaulicht die Abmessungen der Anzeige des TX-i40. Sie werden in mm (in) angegeben.
