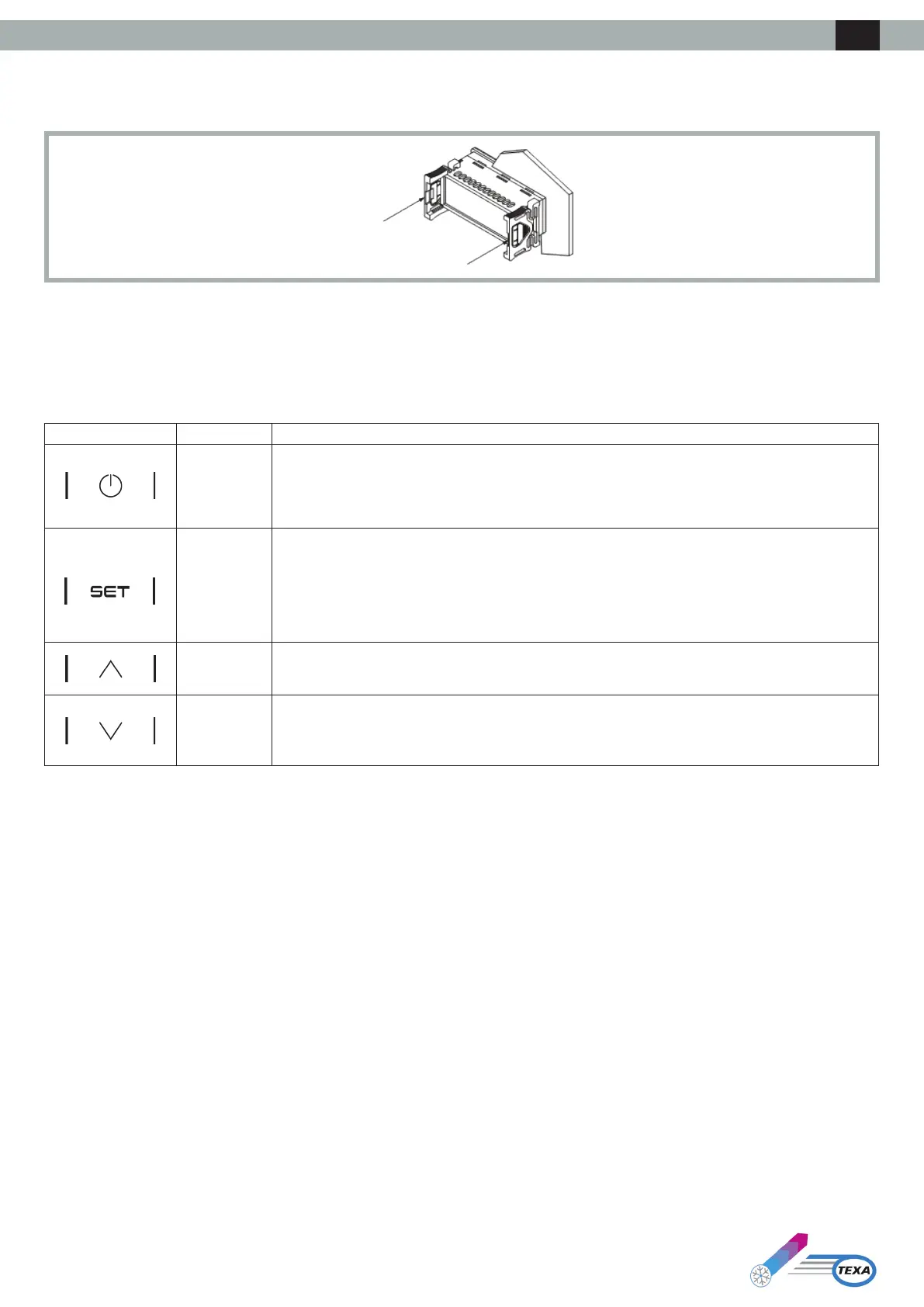

L’installazioneèprevistaapannello,conlesta󰀨eascattoindotazione.Lospessoredelpannellodeveesserecompresotra0,8e2,0mm(1/32e1/16in).
3. Interfaccia utente
3.1 Tastiera
3.1.1 Funzionalità dei tasti
La seguente tabella illustra la funzionalità dei tasti del dispositivo:
Tasto Nome Funzionalità
ON/Stand-by
• Una pressione prolungata accende o spegne il dispositivo e fa tornare alla pagina principale se si sta
visualizzando un menu interno
• Una pressione breve durante l’impostazione dei paramentri annulla l’editazione e ha la funzione di
tasto “Indietro”
SET
• Una pressione prolungata permette di entrare nei menu impostazioni
• Una pressione breve permette di entrare direttamente al menu di regolazione del Set Point (Menu Set)
• Una pressione singola permette di validare l’editazione
• Nella navigazione del menu ha la funzione di tasto “Enter”
UP
• Una pressione breve permette di spostarsi nei menu
• Unapressioneprolungatadallapaginaprincipalepermettediazzerareilcontatoreoreltro
DOWN
• Una pressione breve permette di spostarsi nei menu
• Una pressione prolungata dalla pagina principale permette di bloccare (Loc) / sbloccare (UnL) la
tastiera
3.1.2 Sequenza di collaudo da tastiera
La sequenza di collaudo si attiva entrando nel menu collaudo CoL e impostando il parametro su ON.
Di seguito le fasi della sequenza di collaudo:
1)Vericachel’ingressodigitaleIN4,conguratocome“Allarmegenerico(NO)” sia chiuso.
2) Attivazione della ventola evaporante (PUM).
3) Attivazione del compressore (COM).
4) Attivazione della ventola condensante (FAn).
5) Dopo l’attivazione della ventola condensante restano attive le due ventole e il compressore per 3 minuti.
6) Trascorsi i 3 min la sequenza di collaudo si conclude.
La sequenza può essere conclusa anticipatamente da parte dell’operatore con l’apertura dell’ingresso digitale IN4 (aprendo il contatto esterno tra i Pin 4-5
del connettore allarmi). Aprendo questo ingresso digitale si spengono tutti i carichi e commuta il relè di allarme DO1 (tra i Pin 1-2-3 del connettore allarmi).
L’operatore richiude quindi l’ingresso digitale IN4 e il regolatore esce dalla sequenza di collaudo.
