5.2 Connessioni I/O

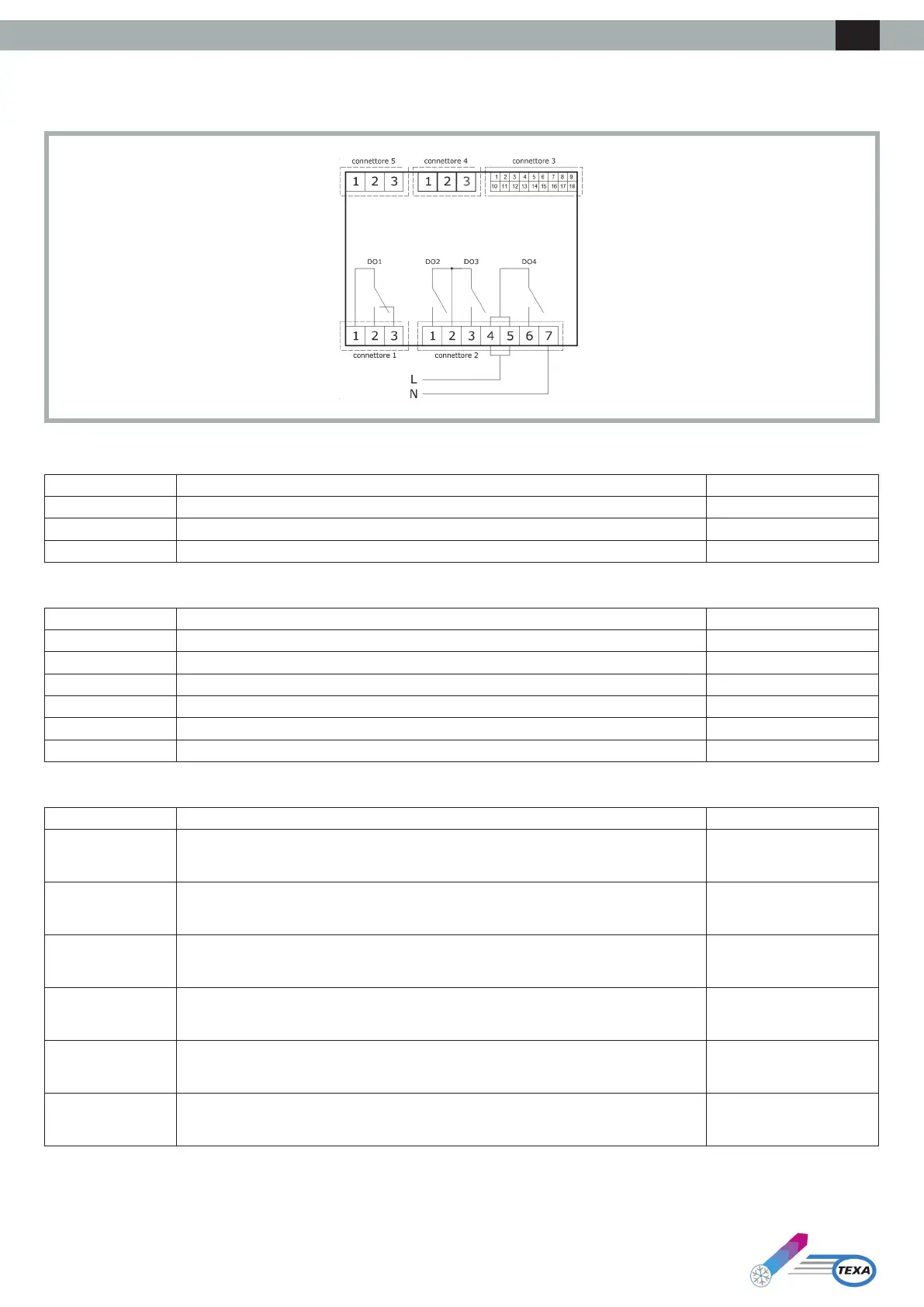

Il seguente disegno illustra il layout delle connessioni I/O della scheda elettronica:
LaseguentetabellaillustrailsignicatodelCONNETTORE1:
Parte Signicato Funzione
1 Uscita digitale DO1: comune [C1] Allarme
2 Uscita digitale DO1 (8 A SPDT): normalmente aperto [NO1] Allarme
3 Uscita digitale DO1 (8 A SPDT): normalmente chiuso [NC1] Allarme
LaseguentetabellaillustrailsignicatodelCONNETTORE2:
Parte Signicato Funzione
1 Uscita digitale DO2 (8 A SPST): normalmente aperto [NO2] Ventola evaporante
2 Uscita digitale a relè DO2 e D03: comune [C23]
3 Uscita digitale DO3 (8 A SPST): normalmente aperto [NO3] Ventola condensante
4-5 Uscita digitale DO4 (16 A SPDT): comune alimentazione scheda (115-230 VAC isolata) [L-C4]
6 Uscita digitale DO4 (16 A SPDT): normalmente aperto [NO4] Compressore
7 Alimentazione scheda (115-230 VAC isolata) [N]
LaseguentetabellaillustrailsignicatodelCONNETTORE3:
Parte Signicato Funzione
1 Uscita analogica AO1 (0-10 V/ PWM)
2 Ingresso analogico IN1 (DI / NTC / 4-20 mA / 0-10 V / 0-5 V) Temperatura / pressione di
Condensazione
3 Ingresso analogico IN2 (DI / NTC / 4-20 mA / 0-10 V / 0-5 V) Sonda ripresa (temperatura
interna) SONDA DI
REGOLAZIONE
4 Ingresso analogico IN3 (DI/NTC) Sonda temperatura esterna
5 Ingresso analogico IN4 (DI/NTC) Allarme generico (contatto
micro-porta)
6 Ingresso analogico IN5 (DI/NTC) Relè sequenza fasi
