5.2 I/O Anschlüsse

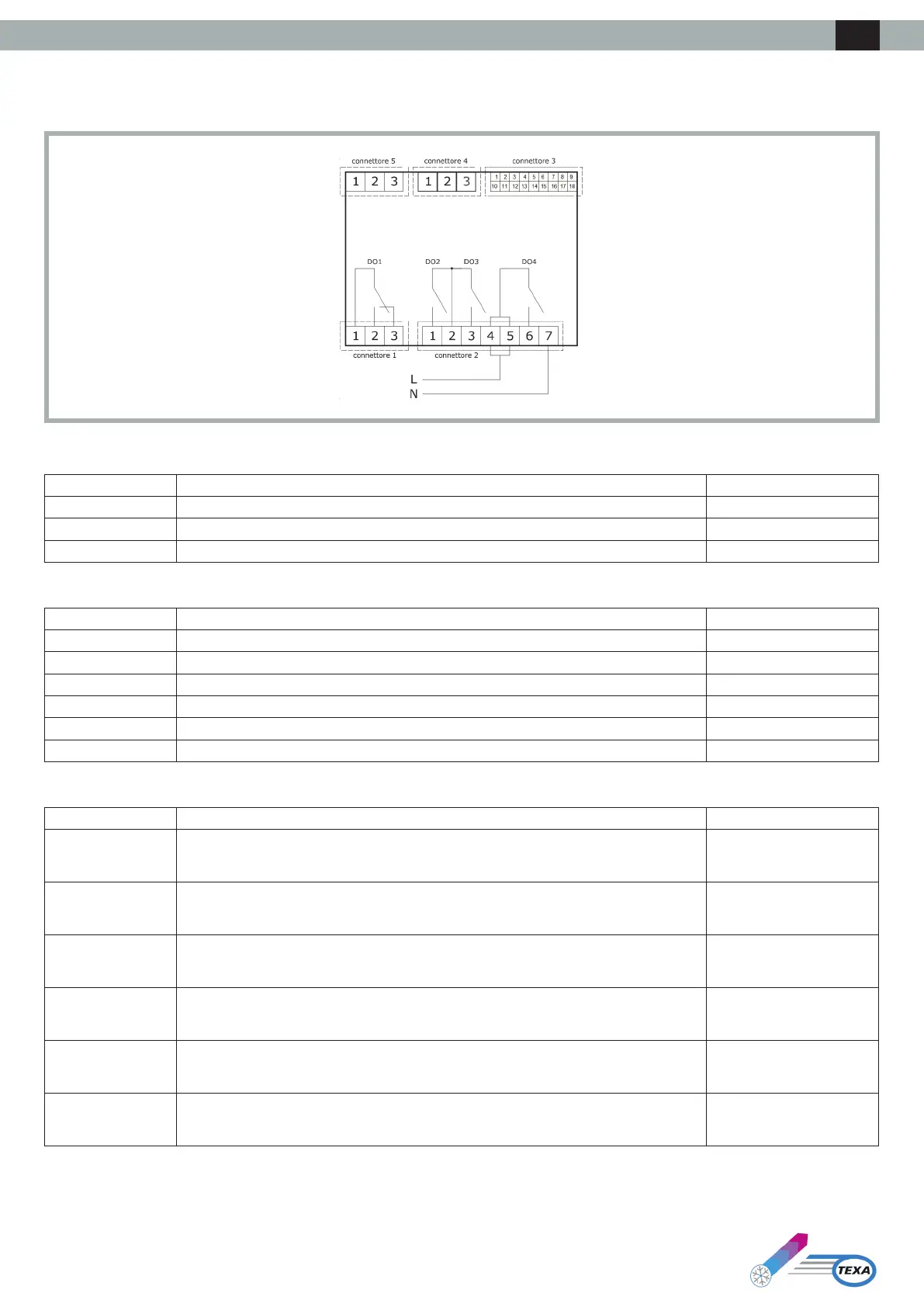

Folgende Zeichnung veranschaulicht das Layout der I/O Anschlüsse der Elektronikkarte:
In der folgenden Tabelle wird die Bedeutung des ANSCHLUSSES 1 erläutert:
Teil Bedeutung Funktion
1 Digitaler Ausgang DO1: gemeinsam [C1] Alarm
2 Digitaler Ausgang DO1 (8 A SPDT): Schließer [NO1] Alarm
3 DigitalerAusgangDO1(8ASPDT):Ö󰀨ner[NO1] Alarm
In der folgenden Tabelle wird die Bedeutung des ANSCHLUSSES 2 erläutert:
Teil Bedeutung Funktion
1 Digitaler Ausgang DO2 (8 A SPST): Schließer [NO2] Verdampferlüfter
2 Digitaler Relaisausgang DO2 und DO3: gemeinsam [C23]
3 Digitaler Ausgang DO3 (8 A SPST): Schließer [NO3] Kondensatorlüfter
4-5
Digitaler Ausgang DO4 (16 A SPDT): gemeinsame Stromversorgung Karte (115-230 VAC isoliert) [L-C4]
6 Digitaler Ausgang DO4 (16 A SPDT): Schließer [NO4] Verdichter
7 Speisung Karte (115-230 VAC isoliert) [N]
In der folgenden Tabelle wird die Bedeutung des ANSCHLUSSES 3 erläutert:
Teil Bedeutung Funktion
1 Analoger Ausgang AO1 (0-10 V/PWM)
2 Analoger Eingang IN1 (DI/NTC/4-20 mA/0-10 V/0-5 V) Temperatur/
Kondensationsdruck
3 Analoger Eingang IN2 (DI/NTC/4-20 mA/0-10 V/0-5 V) Fühler (Innentemperatur)
REGELFÜHLER
4 Analoger Eingang IN3 (DI/NTC) Außentemperaturfühler
5 Analoger Eingang IN4 (DI/NTC) Allgemeiner Alarm (Kontakt
Mikro-Port)
6 Analoger Eingang IN5 (DI/NTC) Relais Phasensequenz
