1. Advertencias generales
Este manual junto con el resto de la documentación en papel/digital forman parte del producto.
Permita que todas las personas que utilizan la unidad refrigeradora y el personal autorizado para efectuar intervenciones de mantenimiento puedan
consultar fácilmente esta documentación.
ADVERTENCIA
No utilice el regulador con funciones distintas a las que se describen a continuación ni como dispositivo de seguridad.
ATENCIÓN
Compruebe los límites de aplicación.
ATENCIÓN
Desconecte el equipo de la fuente de alimentación antes de realizar cualquier intervención de mantenimiento.
INFORMACIÓN
Encasodemalfuncionamientooavería,póngaseinmediatamenteencontactoconTEXAINDUSTRIESS.r.l.mediantenoticaciónporescrito.
INFORMACIÓN
TEXA INDUSTRIES S.r.l. no asume ninguna responsabilidad en caso de averías o mal funcionamiento por incumplimiento de las instrucciones propor-
cionadas.
2. Información general
El controlador con microprocesador TX-i40 está indicado para aplicaciones en unidades refrigeradoras a temperatura normal. Está compuesto por una
tarjetaelectrónicadecontrolinstaladaenlazonadelevaporadoryunvisualizadorparalagestiónyconguracióndeldispositivo.

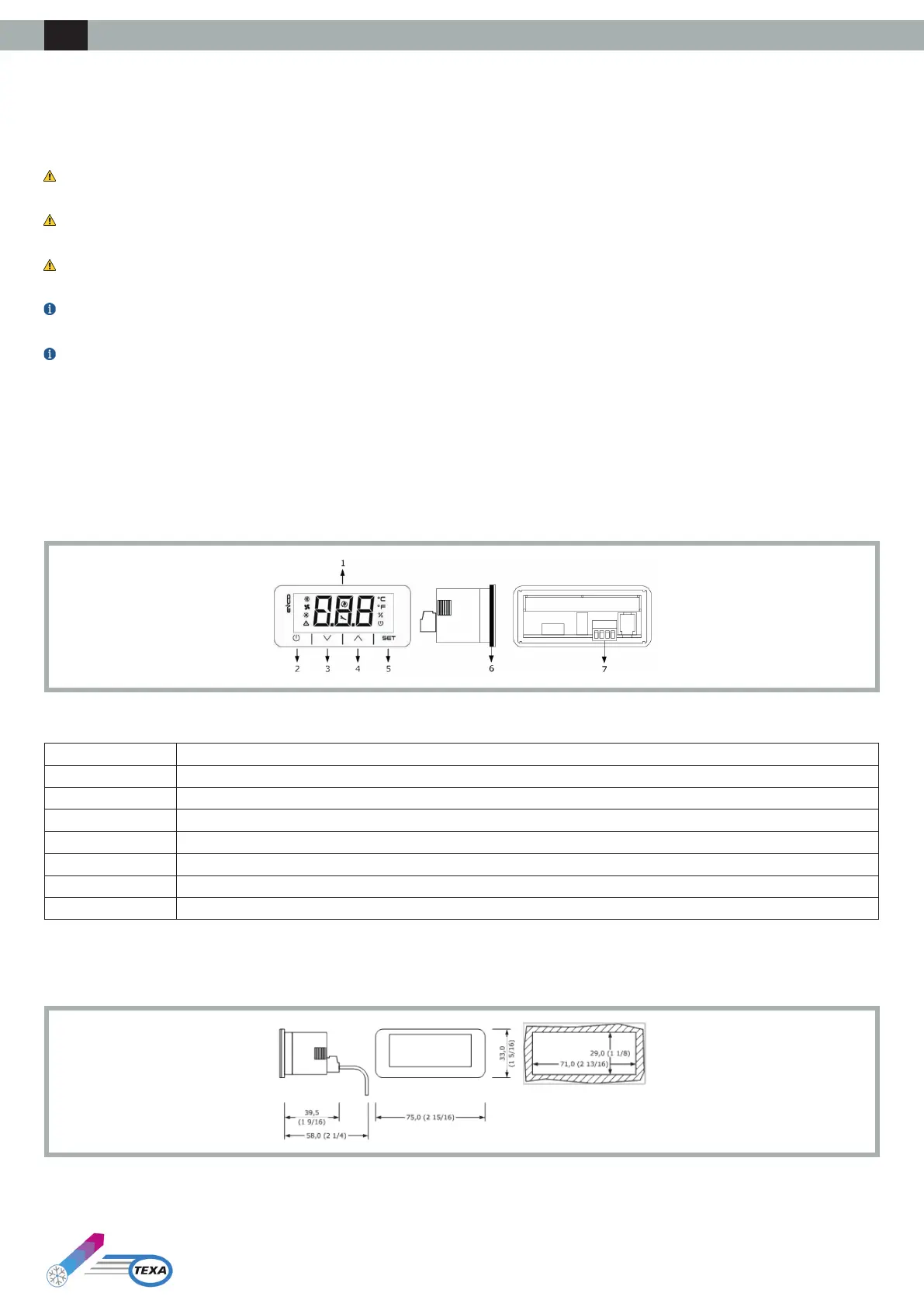

2.1 Descripción del visualizador TX-i40
La siguiente imagen muestra la distribución del visualizador TX-i40:
LasiguientetablamuestraelsignicadodelaspartesdelvisualizadorTX-i40:
Parte Descripción
1 Pantalla
2 Tecla encendido/apagado o tecla ON/Stand-by
3 Tecla de disminución o tecla DOWN
4 Tecla de aumento o tecla UP
5 TecladeconguraciónoteclaSET
6 Junta
7 Bornero para conexión rápida de la alimentación y del puerto INTRABUS
2.2 Medidas e instalación
La siguiente imagen muestra las medidas del visualizador TX-i40; las medidas se expresan en mm (in).
