Fonctionnement de la flèche (suite)
Tubes de flèche
Le système de tirage est fourni de série avec un tube
de èche 1,2 m (4 pi) et un de 0,9m (3 pi) de long.
Dans la conguration par défaut, le tube de 0,9 m est
placé entre le treuil et le coude et le tube de 1,2m entre
le coude et la tête. L’utilisateur peut, s’il le souhaite,
inverser cette conguration. Les tubes de èche sont
tenus en place au moyen de chevilles d’arrêt à bague.
En outre, un conduit rigide de 3 po (76 mm) d’une
longueur jusqu’à 3m (10pi) peut être utilisé à la place
de l’un ou des deux tubes de èche. Lorsque le conduit
rigide de 3po (76 mm) est utilisé, veiller à tenir compte
des deux points suivants:
• Comme le conduit ne peut pas être bloqué dans les
manchons par les chevilles d’arrêt, il doit être serré du
côté opposé à la cheville au moyen de vis de
1/2 po-13 (non fournies).
• Comme le poids du conduit est trop important pour
lever et abaisser la èche à l’aide de la manivelle, une
assistance manuelle est nécessaire.
Accouplements de conduit
Les accouplements de raccordement du système de
tirage au conduit sont fournis dans des diamètres de
2po, 2-1/2po, 3po, 3-1/2po, 4po et 5po (51, 64, 76,
89, 102 et 127 mm respectivement).
Ils sont de deux types: à insérer et à visser :
• Les accouplements à insérer sont les plus faciles à
utiliser mais ils réduisent le diamètre intérieur utile du
conduit.
• Les accouplements à visser ne réduisent par le
diamètre intérieur utile du conduit, mais prennent plus
de temps à mettre en place.
Si des èches plus longues que la normale sont
utilisées, les accouplements à visser peuvent s’avérer
nécessaires pour soutenir la èche et l’empêcher de
chuter. Les accouplements pour conduit passent dans
les mêmes manchons de pose que les tubes de èche
et se bloquent au moyen des mêmes chevilles d’arrêt à
anneau.

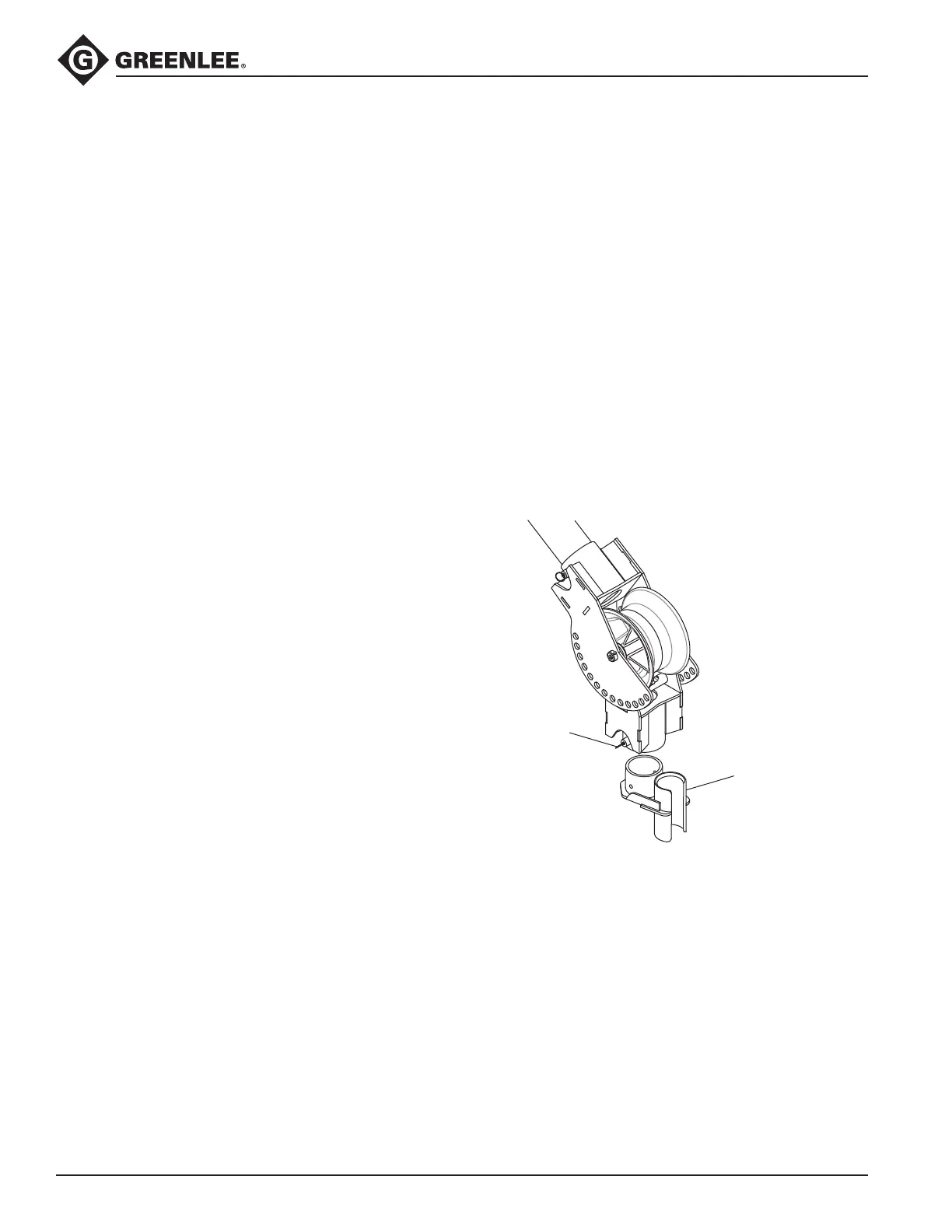

Cheville
d’arrêt
à anneau
Accouplement
à insérer
