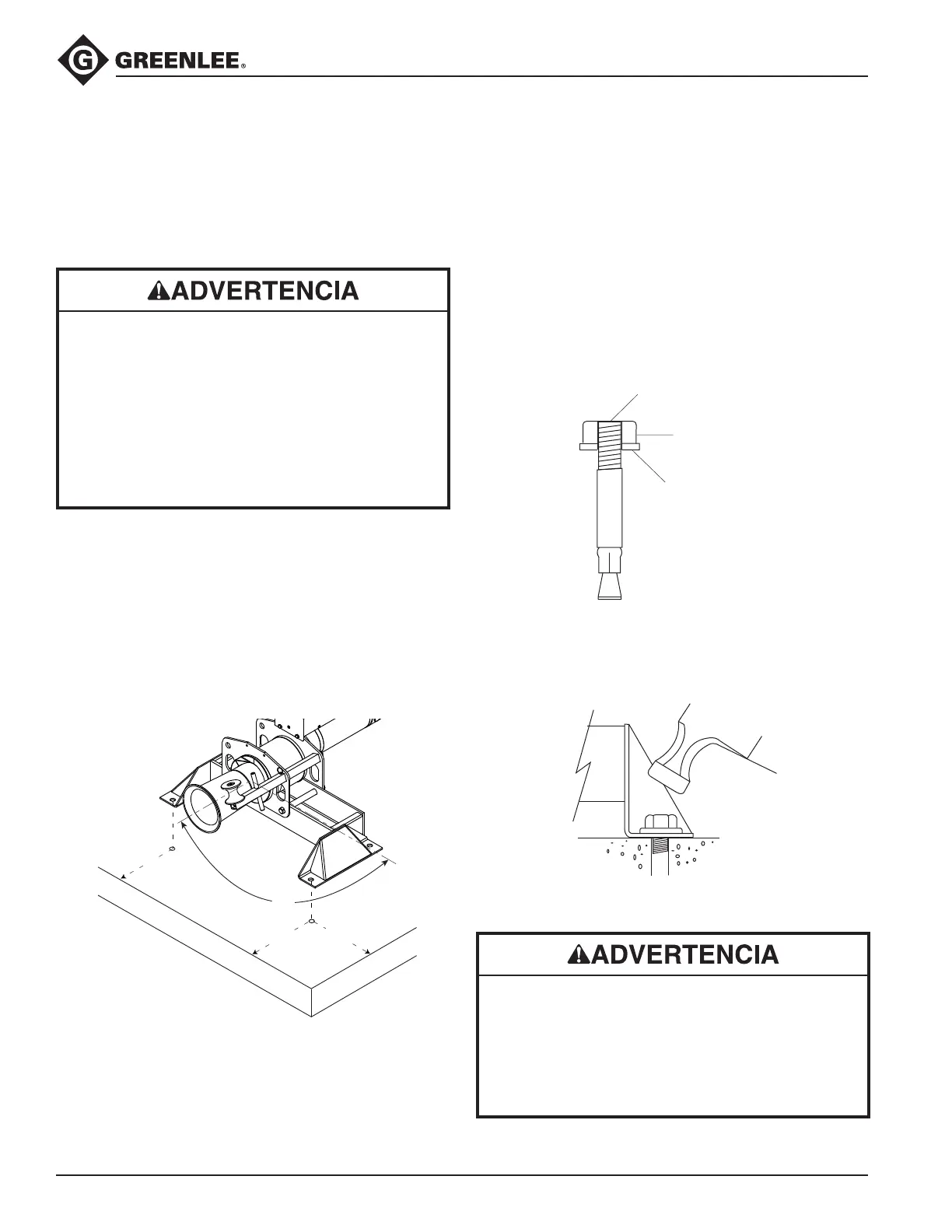

Tiracables y conjuntos de tracción de cables UT10
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
72
Requiere: Un piso de concreto con las características
siguientes:
Concreto tipo estructural completamente curado
Resistencia mínima a la compresión de 211 kg/cm
2
(3000 psi)
Sin suras, desmoronamiento o parches de reparación
Siga cuidadosamente todas las instrucciones de
montaje.
Una instalación deciente al piso puede aojarse y
golpear al personal circundante.
No se debe acoplar la instalación de piso a
mampostería, ladrillo o bloques de concreto. Estos
materiales no podrán sujetar las anclas de manera
segura.
De no observarse esta advertencia podrían sufrirse
lesiones graves o incluso la muerte.
1. Determine la mejor posición para la ubicación de la
base de montaje al piso. Coloque el montaje al piso:
En una sección plana
Al menos a 152 mm (6 pulg.) del borde del
concreto
Lo más cerca posible al conducto para reducir la
cantidad de soga expuesta bajo tensión
De tal manera que la soga de tiro pueda
aproximarse al cabrestante del tiracables a un
ángulo de 90° (± 5°).
152 mm (6 pulg.)
como mínimo
152 mm (6 pulg.)
como mínimo
152 mm (6 pulg.)
como mínimo
90°
2. Coloque la base de montaje al piso en la ubicación
deseada. Utilice la base de montaje al piso como
plantilla para taladrar cuatro oricios de Ø15,87 mm
(5/8 pulg.) con una profundidad mínima de 152 mm
(6 pulg.).
Nota: Utilice una broca Ø15,87 mm (5/8 pulg.) para
mampostería con punta de carburo fabricada de
conformidad con las normativas ANSI B94.12-77.
3. Limpie con aspiradora los residuos de los oricios.
Instalación
Greenlee recomienda el uso de anclas de cuña Greenlee
35607. Si se utiliza otro tipo de ancla, será necesario que
tengan una tensión permisible y capacidad nominal de
corte de 10,7 kN (2400 lb) en concreto de 211 kg/cm
2
(3000 psi), según las normativas de ICBO (International
Conference of Building Ofcials).
1. Acople la tuerca y la arandela al ancla de manera
que la parte superior de la tuerca quede a ras con la
parte superior del ancla, según se muestra.
Parte superior del ancla
Tuerca
Arandela
2. Introduzca las cuatro anclas a través de la base de
montaje al piso hasta los oricios en el piso.
3. Clave las anclas hasta que la arandela haga contacto
rmemente con la base de montaje al piso.
4. Apriete las tuercas con un par de 122 a 128 Nm
(90 a 95 lb-pie) para expandir las anclas.
Si cualquiera de las cuatro anclas girase antes de
que se alcance el par de torsión mínimo, abandone
la ubicación y comience en otro punto. Un ancla
instalada erróneamente puede causar que se suelte
el tiracables.
De no observarse esta advertencia podrían sufrirse
lesiones graves o incluso la muerte.
5. Un inspector calicado deberá vericar la
instalación.
Instalación — Montaje al piso
