Treuil de tirage UT10 et ensembles de tirage
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
85
Principes du tirage de câble (suite)
Pesanteur
Poids
du câble
Conduit
Frottement
Force de
ravalement
Force de tirage
35,6 kN
(8000 lb)

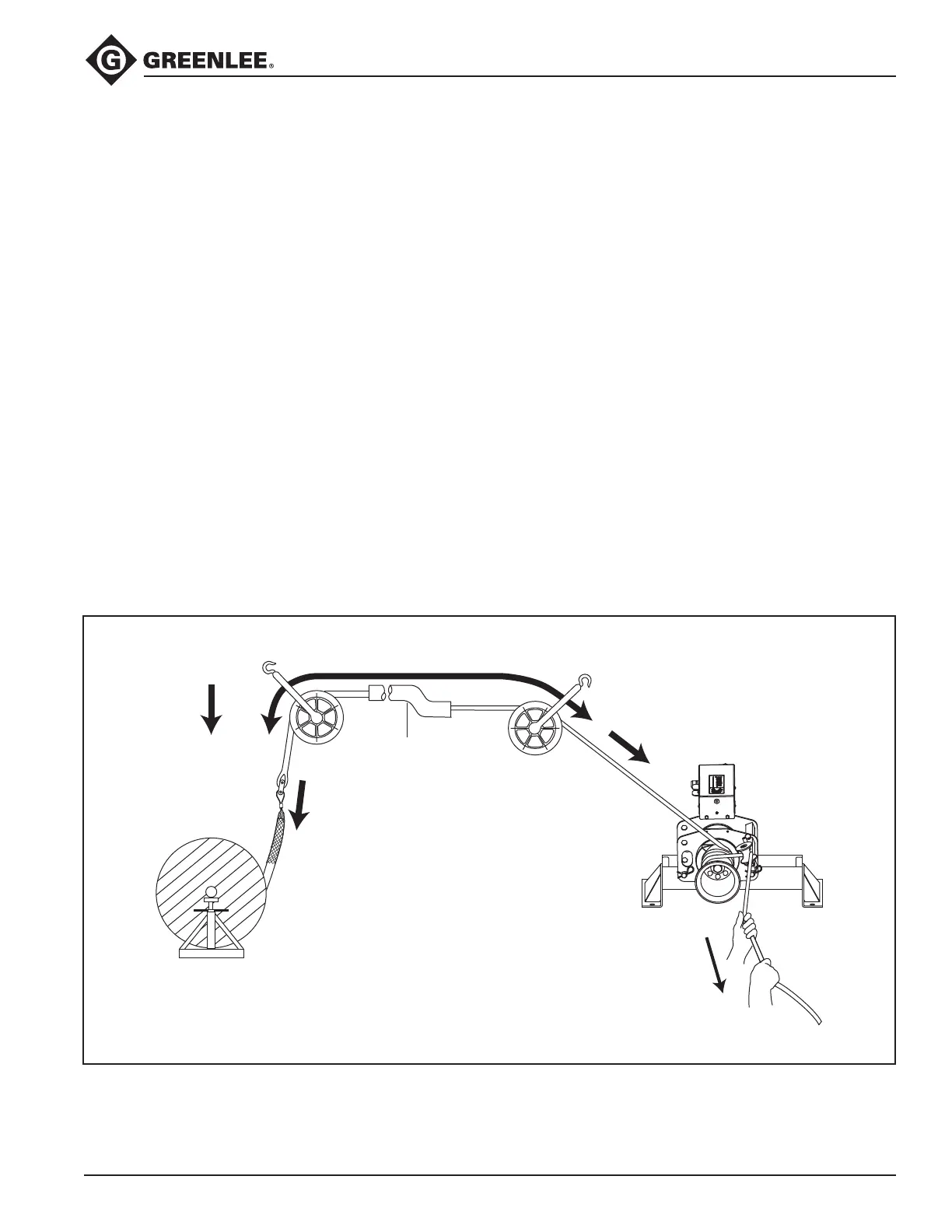

Illustration de la théorie du tirage de câble
Théorie du tirage
Cette section présente les notions principales associées
au tirage de câble.
Résistance de tirage
Le treuil de tirage doit surmonter deux types de
résistance: la pesanteur et le frottement.
La pesanteur est une force qui s’exerce de façon
constante sur les parties verticales du parcours.
Lorsque la force de tirage est relâchée, la pesanteur
a tendance à tirer le câble vers le bas. Le frottement
se produit aux points de contact du câble avec les
galets, le conduit et le chemin de câbles. Le frottement
s’oppose à tout mouvement, vers l’avant comme vers
l’arrière, et a tendance à tenir les câbles en place.
Pour réaliser un tirage, le système de tirage de câble
doit développer une force supérieure à la pesanteur et
au frottement combinés.
Produire la force de tirage
Pour produire la force de tirage, le cabestan joue le
rôle de multiplicateur de force. L’opérateur exerce une
force de faible intensité sur la corde. Le treuil de tirage
amplie cet effort pour produire la force de tirage.
La force de tirage est appliquée à la corde, aux
connecteurs et au câble pour réaliser le tirage.
La direction de la force est modiée, à chaque
emplacement nécessaire, au moyen de galets de renvoi.
