Montage de la flèche (suite)
Tirage horizontal
Les tirages horizontaux sont essentiellement identiques
aux tirages vers le haut ou le bas.
• Si le conduit est au-dessus du treuil, suivre les
instructions de tirage vers le haut.
• Si le conduit est en dessous du treuil, suivre les
instructions de tirage vers le bas.
La seule différence réside dans l’alignement
horizontal de l’accouplement sur le conduit et dans le
déplacement du chariot pour engager l’accouplement
dans le conduit (ou la tête dans l’accouplement vissé le
cas échéant).

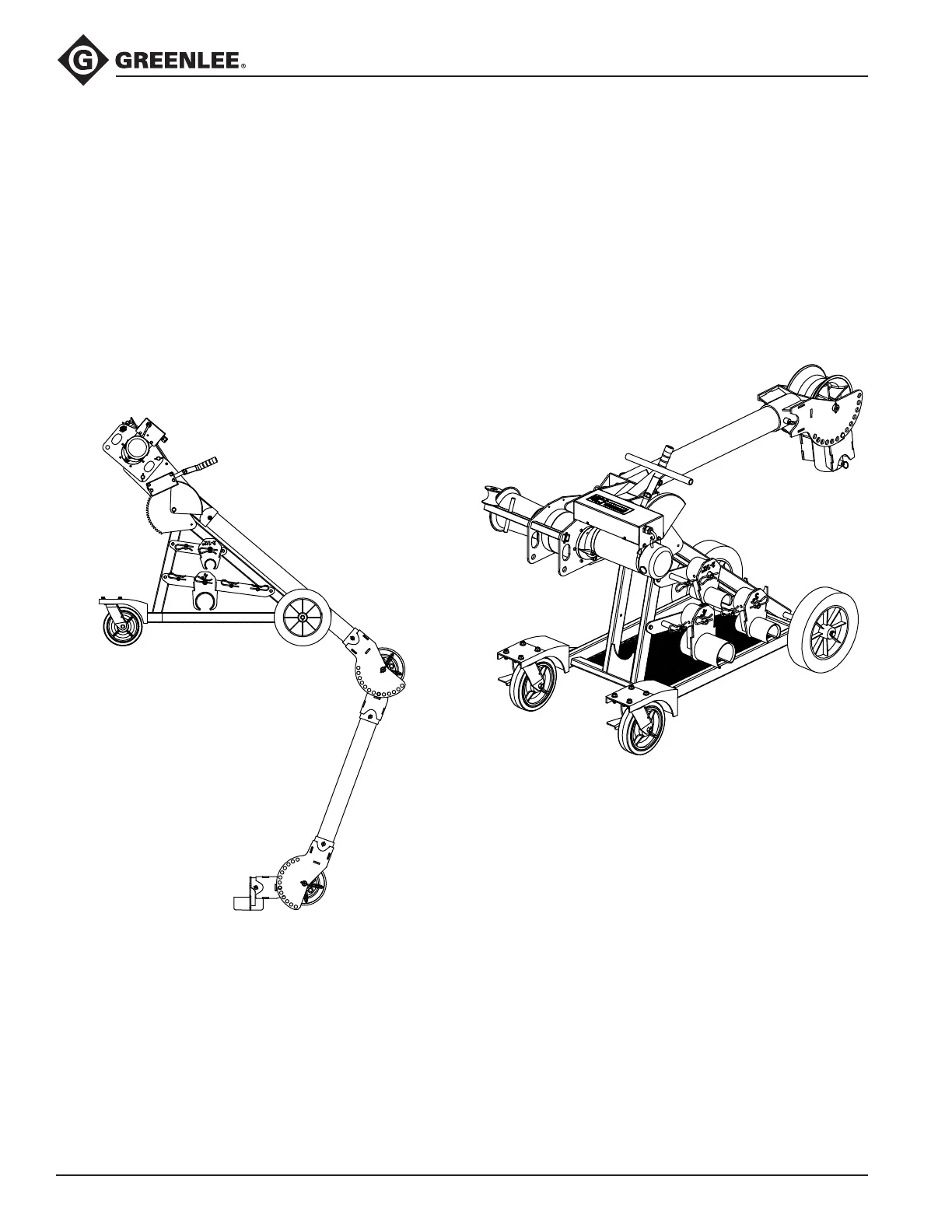

Tirage horizontal dans une chambre souterraine
Tirage à flèche simple
Toutes les instructions de montage précédentes
supposent l’utilisation des deux parties de èche. Si
l’emploi des deux parties de èche peut être utile pour
éviter des obstacles, maintenir les angles de renvoi sur
les galets à un minimum ou tirer plus de câble hors du
conduit, cela n’est pas toujours nécessaire. Un tube
de èche unique de 90cm (3pi) ou 1,2m (4pi) ou un
conduit rigide de 76 mm (3 po) d’une longueur jusqu’à
3m (10pi) peut être utilisé pour simplier le montage.
Montage à flèche simple
