Tiracables y conjuntos de tracción de cables UT10
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
57
ENSAMBLAJE
Ensamblaje/Desensamblaje del brazo
En circunstancias normales, no hay necesidad de
desensamblar el conjunto del brazo. Sin embargo,
éste puede ser desensamblado para transportarlo en
una camioneta, para instalar remotamente el cabezal
de tracción en una base de piso para modicar las
longitudes del brazo, etc.
Para desensamblar la unidad, siga este procedimiento:
1. Bloquee los frenos de las ruedecillas giratorias.
2. Pivotee el codo hasta que el brazo delantero haya
salido del carro.
3. Sujete la polea por el oricio en el extremo del brazo
tubular, y levántela para aliviar la carga previa en
clavijas retenedoras.

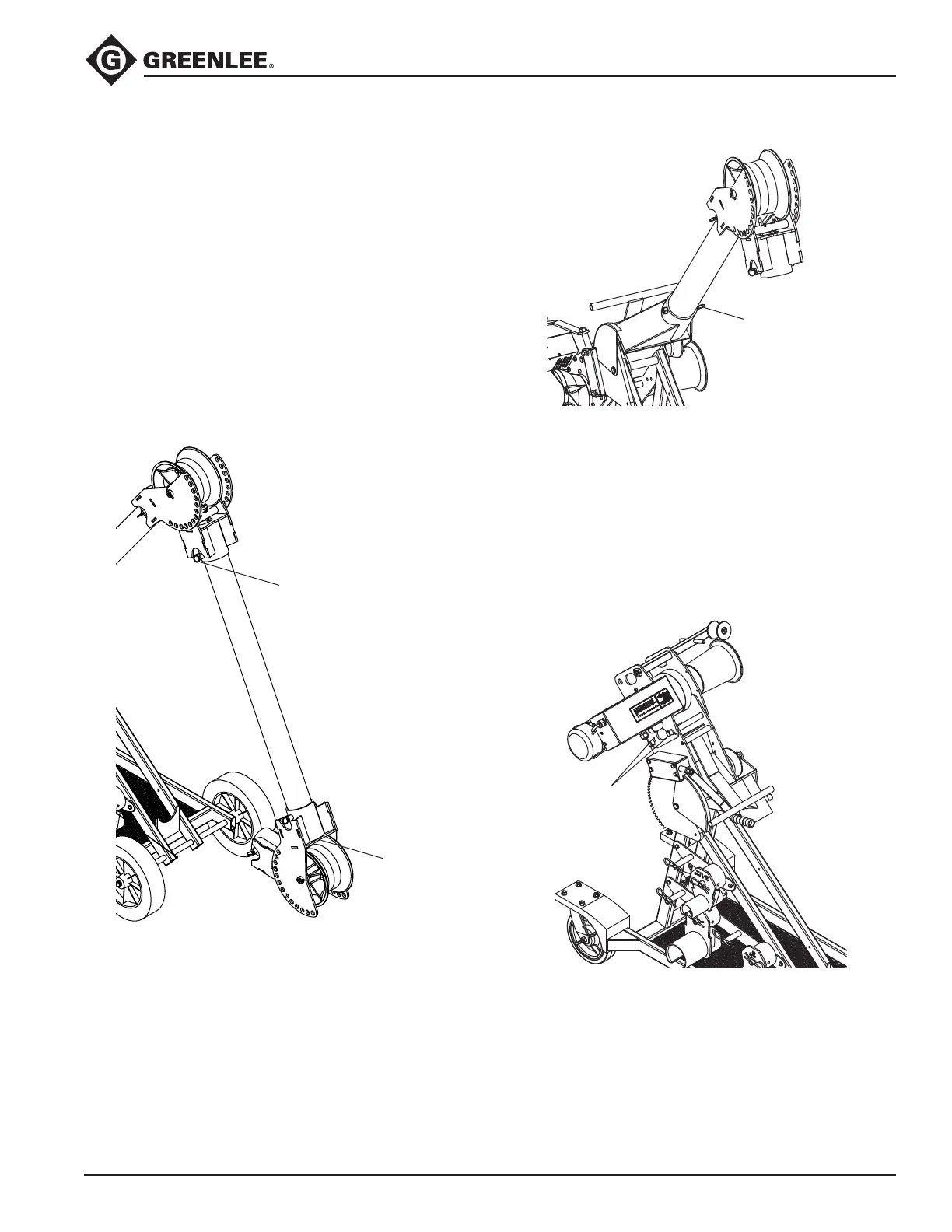

Clavija retenedora
del anillo de tiro
Punto de
sujeción
4. Tire hacia afuera del anillo de retención que sujeta
el brazo tubular, y gire la polea levemente de
manera que el oricio en el brazo tubular y la clavija
retenedora queden desalineados.
Clavija retenedora
del anillo de tiro
5. Suelte el anillo de retención, y extraiga la polea y el
brazo delantero del codo.
6. Repita este proceso para retirar el brazo trasero y el
codo. Eleve o baje los brazos según sea necesario
previamente para lograr una posición confortable.
7. Gire la manivela hacia la derecha hasta que el
cabezal de tracción quede en su posición más
elevada.
8. Retire las abrazaderas y extraiga las clavijass que
sujetan el cabezal de tracción.
Clavijas
de montaje
del tiracables
9. Levante el cabezal de tracción de la base del brazo
utilizando ayuda en equipo según sea necesario
para levantar 45 kg (100 lb).
Además de desprender el otro extremo de los dos
brazos tubulares, esto es todo lo que la unidad puede
desensamblarse. Ensamble la unidad en orden inverso,
asegurándose de que todas las clavijas retenedoras
queden completamente asentadas antes de soltarlas de
la mano.
