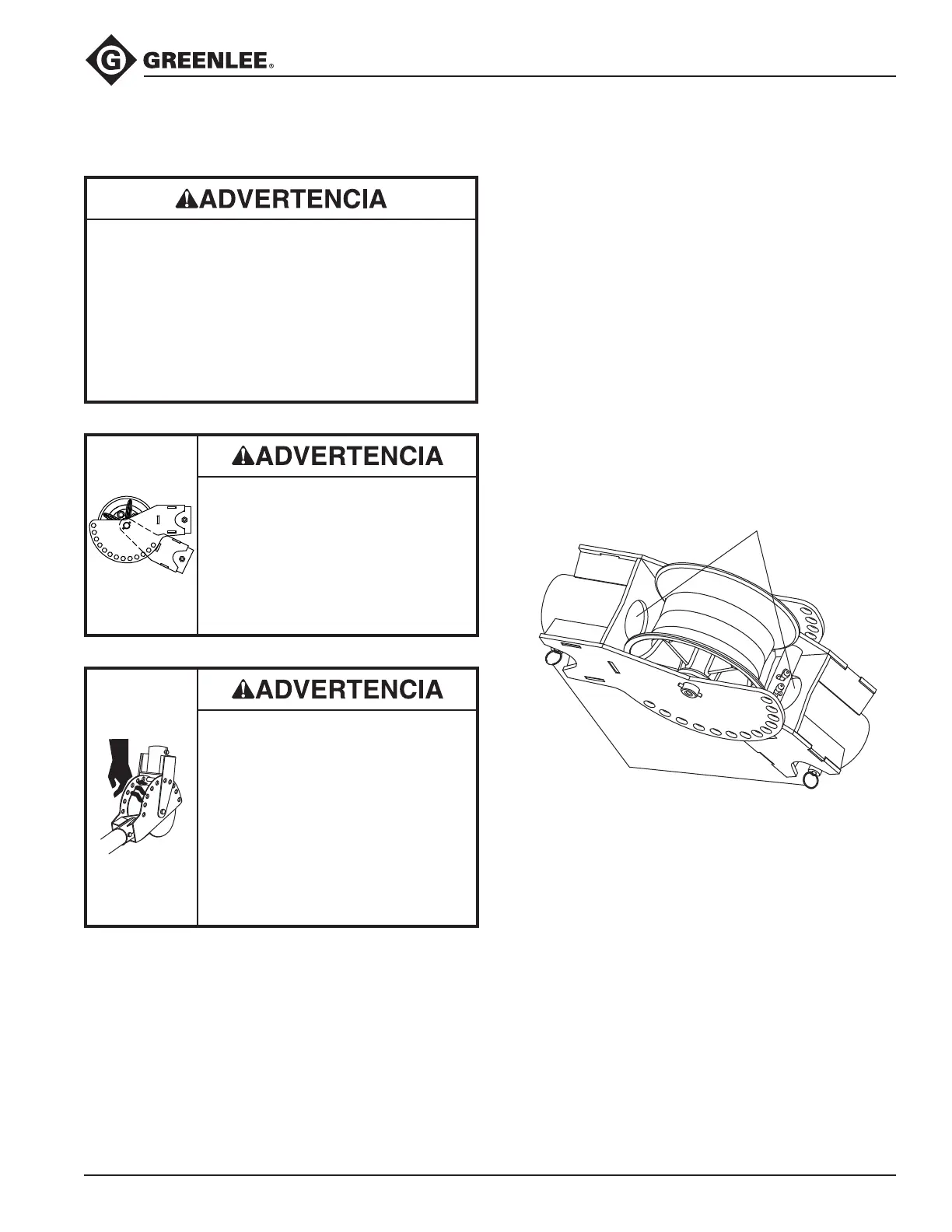

Componentes del brazo
• Use solamente brazos suministrados por Greenlee
o conducto de acero rígido, recto de 3 pulg. de
diámetro o tubo de acero Programa 40 para tubos
de brazo.
• No use brazos tubulares con longitudes mayores
de 3 metros (10 pies). Los brazos de mayor
longitud se pueden doblar o romper.
De no observarse esta advertencia podrían sufrirse
lesiones graves o incluso la muerte.
Si se desensambla la unidad con
codo/polea, vuelva a ensamblar
la unidad según se muestra. La
instalación errónea causará que
colapse la unidad de codo.
De no observarse esta advertencia
podrían sufrirse lesiones graves o
incluso la muerte.
Punto de corte:
Nunca introduzca los dedos en
los oricios de los componentes
del brazo. El pivoteo de piezas
acopladas puede cortarle los dedos.
Mantenga siempre la unidad de
codo bloqueada con el pasador de
pivote excepto durante el ajuste.
De no observarse esta advertencia
podrían sufrirse lesiones graves o
incluso la muerte.
Use únicamente estos brazos tubulares:
• Brazos tubulares suministrados con la unidad UT10
• Conducto de acero rígido de 3 pulg. (3 m o 10 pies
como máximo).
• Tubos de 3 pulg. Programa 40 (3 m o 10 pies como
máximo)
Si se usa conducto rígido de 3 pulg. en vez de los
brazos estándar:
1. Introduzca el conducto mientras tira de los anillos
de retención.
2. Deslice completamente el conducto y a través de
las mirillas verique si está asentado.
3. Use tornillos de 1/2-13 pulg. (no se suministran)
en las tuercas soldadas para jar el conducto en
posición.
Mirillas
Anillos retenedores
Instalación del brazo (continuación)
