Tiracables y conjuntos de tracción de cables UT10
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
62
Transporte del brazo
Sobre ruedas
1. Si la unidad ha sido instalada para realizar
tracciones ascendentes:
a. Baje la polea hasta el piso para llegar a la
posición de transporte de tipi.
b. Bloquee los retenedores de pivote del codo en
la posición hacia adentro.
c. Levante el brazo con la manivela hasta que
la polea se eleve sobre el piso y suelte los
retenedores.
Si la unidad ha sido instalada para realizar
tracciones descendentes:
a. Suelte los retenedores del pivote del codo,
pliegue el brazo delantero hacia atrás en la
penúltima posición, y bloquee el codo.
b. Eleve el brazo hasta arriba hasta que tope.
c. Suelte el retenedor del anillo de tiro que sujeta
el brazo trasero al codo, y gire el codo 180°
hasta su posición tipi.

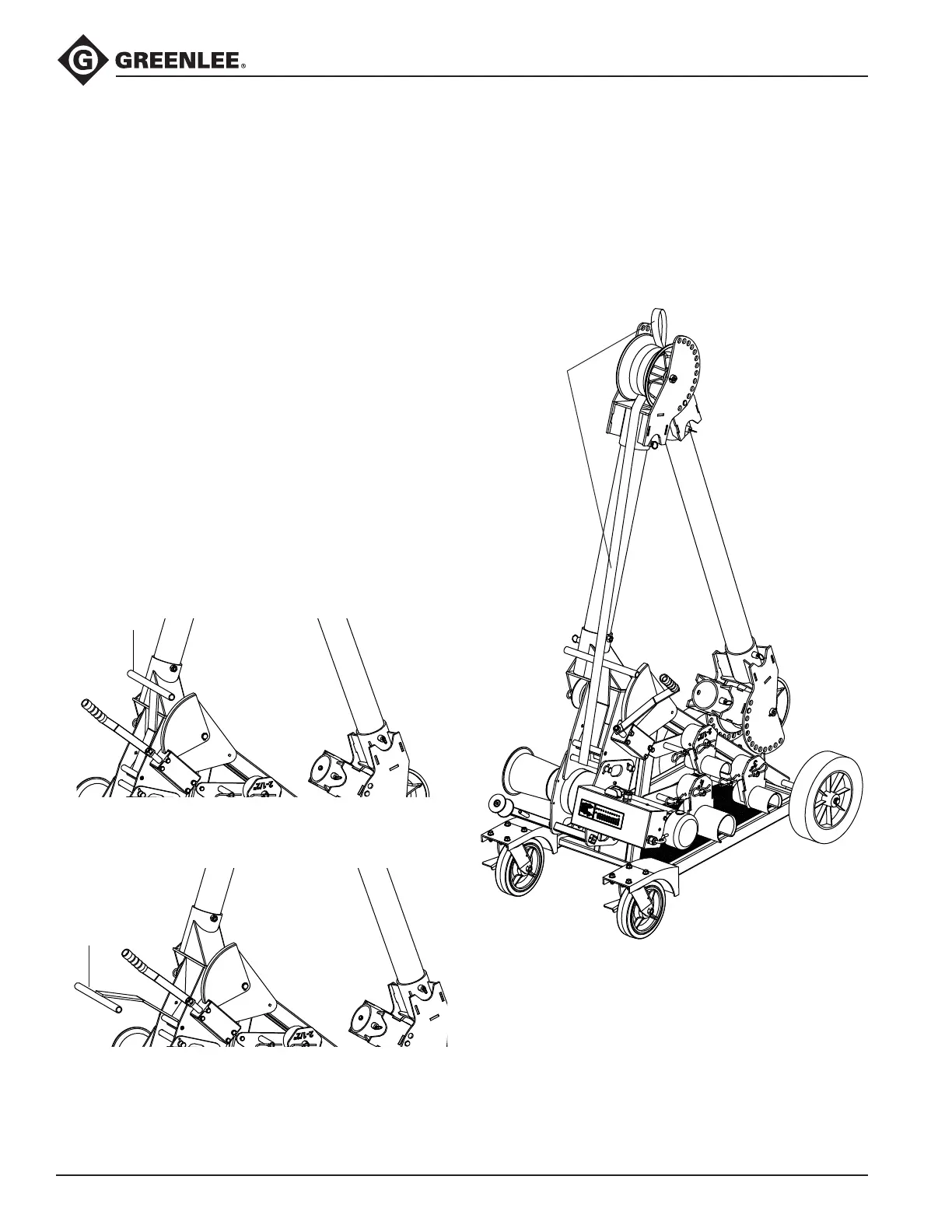

2. Levante la manija de empuje y tiro hasta que haga
contacto con la base del brazo para empujar el
carro. Use la misma manija para tirar de la unidad.
Manija elevada
para empujar
Posición de la manija para el empuje
Manija elevada
para tirar
Posición de la manija para el tiro
3. Pliegue la manija hacia abajo sobre el cabezal de
tracción cuando no esté en uso a n de mantenerla
fuera del paso.
Elevación
1. Conecte una eslinga de elevación en el pasador de
montaje del cabezal de tracción superior.
2. Pase la eslinga entre la roldana y el bastidor del
codo a n de que quede atrapada.
3. Levante la eslinga anterior del codo.
Eslinga
