Treuil de tirage UT10 et ensembles de tirage
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
95
Montage de la flèche (suite)
Tirage vers le bas depuis la position «tipi»
1. Engager les freins.
2. Faire pivoter le coude d’une ou deux positions de
cheville vers l’extérieur. Soulever par la tête pour
libérer la contrainte sur la cheville d’arrêt qui attache
la èche arrière au coude.
3. Tout en tenant la cheville rétractée, faire tourner le
coude sur la èche arrière de 180° en poussant la
èche avant autour du chariot.

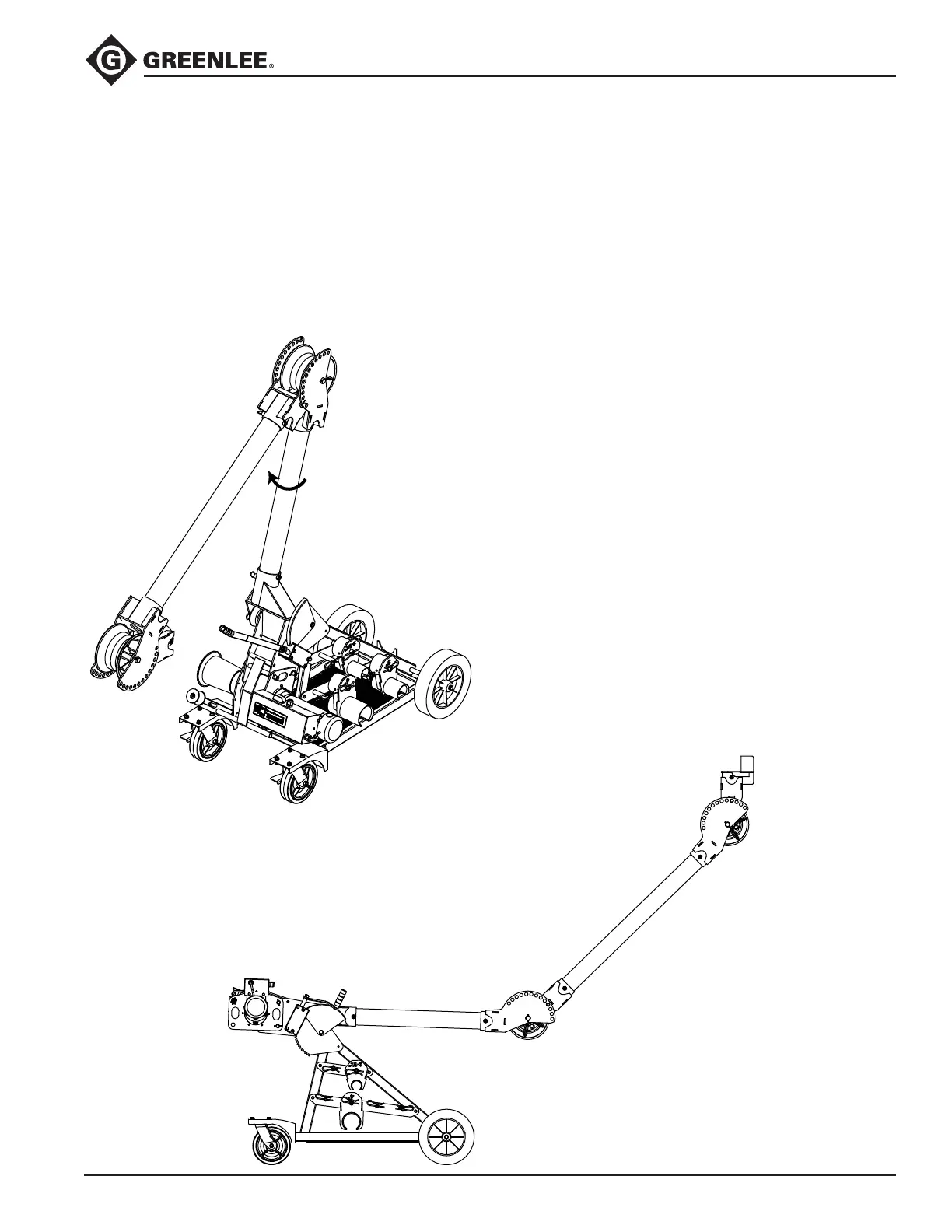

Tourner de 180°
4. Abaisser toute la èche jusqu’à ce que la èche
avant soit proche de la verticale.
5. Abaisser la èche avant jusqu’à ce que le coude soit
proche de l’angle souhaité pour la position de tirage.
6. Relever ou abaisser la èche de manière à placer la
tête juste en dessous du conduit d’où doit se faire le
tirage.
Utilisation d’accouplements à insérer:
a. Engager l’accouplement de conduit à insérer de
taille appropriée dans la tête.
b. Faire pivoter la tête de manière à aligner
l’accouplement sur le conduit et la verrouiller
dans cette position.
c. Abaisser la èche sufsamment pour que
l’accouplement passe sous le conduit.
d. Relâcher les freins.
e. Avancer le chariot jusqu’à ce que
l’accouplement soit sous le conduit et le relever.
Utilisation d’accouplements à visser:
a. Visser l’accouplement à visser correct à fond sur
le conduit.
b. Faire pivoter la tête de manière à l’aligner sur
l’accouplement et la verrouiller dans cette
position.
c. Abaisser la èche sufsamment pour que la tête
passe sous l’accouplement.
d. Relâcher les freins.
e. Avancer le chariot jusqu’à ce que la tête soit en
dessous de l’accouplement, tirer sur l’anneau de
cheville et relever la tête sur l’accouplement.
Montage typique pour
tirage vers le bas
