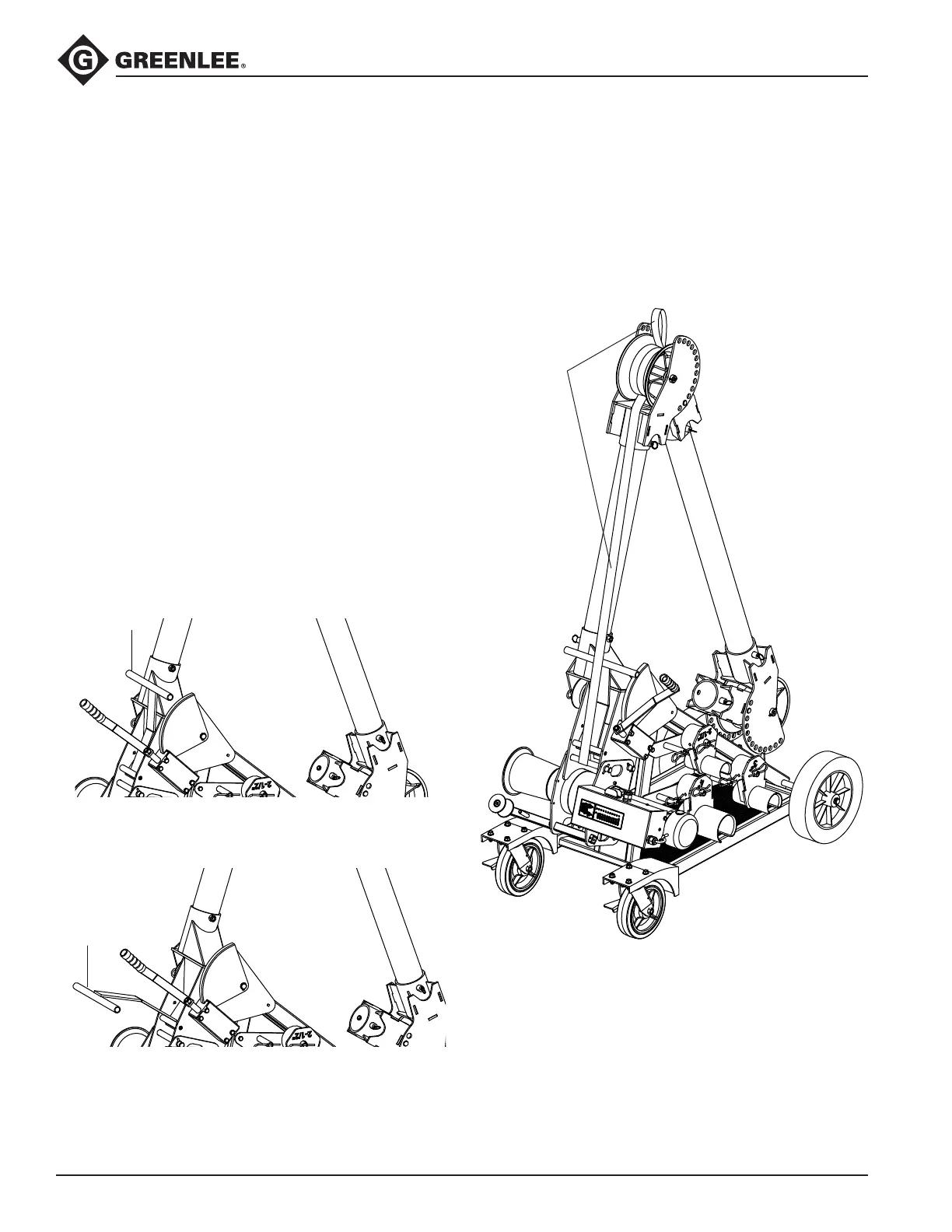

Transport de la flèche
Roulage
1. Si le système a été configuré pour un tirage
vers le haut:
a. Abaisser la tête jusqu’au sol pour obtenir la
position de transport en «tipi».
b. Bloquer les chevilles d’arrêt de pivotement du
coude en position rétractée.
c. Relever la èche à la manivelle pour décoller la
tête du sol et libérer les chevilles d’arrêt.
Si le système a été configuré pour un tirage
vers le bas:
a. Rétracter les chevilles d’arrêt de pivotement du
coude, replier la èche avant jusqu’à l’avant-
dernière position et verrouiller le coude.
b. Relever la èche au maximum jusqu’à la butée.
c. Rétracter les chevilles à anneau qui attachent la
èche arrière au coude et faire tourner le coude
de 180° jusqu’en position «tipi».
2. Relever la poignée de déplacement jusqu’à ce
qu’elle appuie sur le bâti de èche pour pousser
le chariot. Utiliser la même poignée pour tirer le
chariot.
Poignée relevée
pour pousser
Position de la poignée pour pousser
Poignée relevée
pour tirer
Position de la poignée pour tirer
3. Rabattre la poignée vers le bas sur la tête de treuil
lorsqu’elle n’est pas utilisée.
Levage
1. Attacher une élingue de levage à la broche de
xation de la tête de treuil.
2. Enler l’élingue entre le galet et le bâti du coude
pour la piéger.
3. Soulever l’élingue depuis le dessus du coude.
Élingue
