Operación del brazo
Elevación y descenso
El brazo puede elevarse y bajarse utilizando la manivela
en frente del tiracables. Gire la manivela a la izquierda
para elevar el brazo y a la derecha para bajar. Al
comenzar desde la posición de tipi, libere el codo antes
de bajar el brazo a n de evitar que éste golpee contra
el carro.

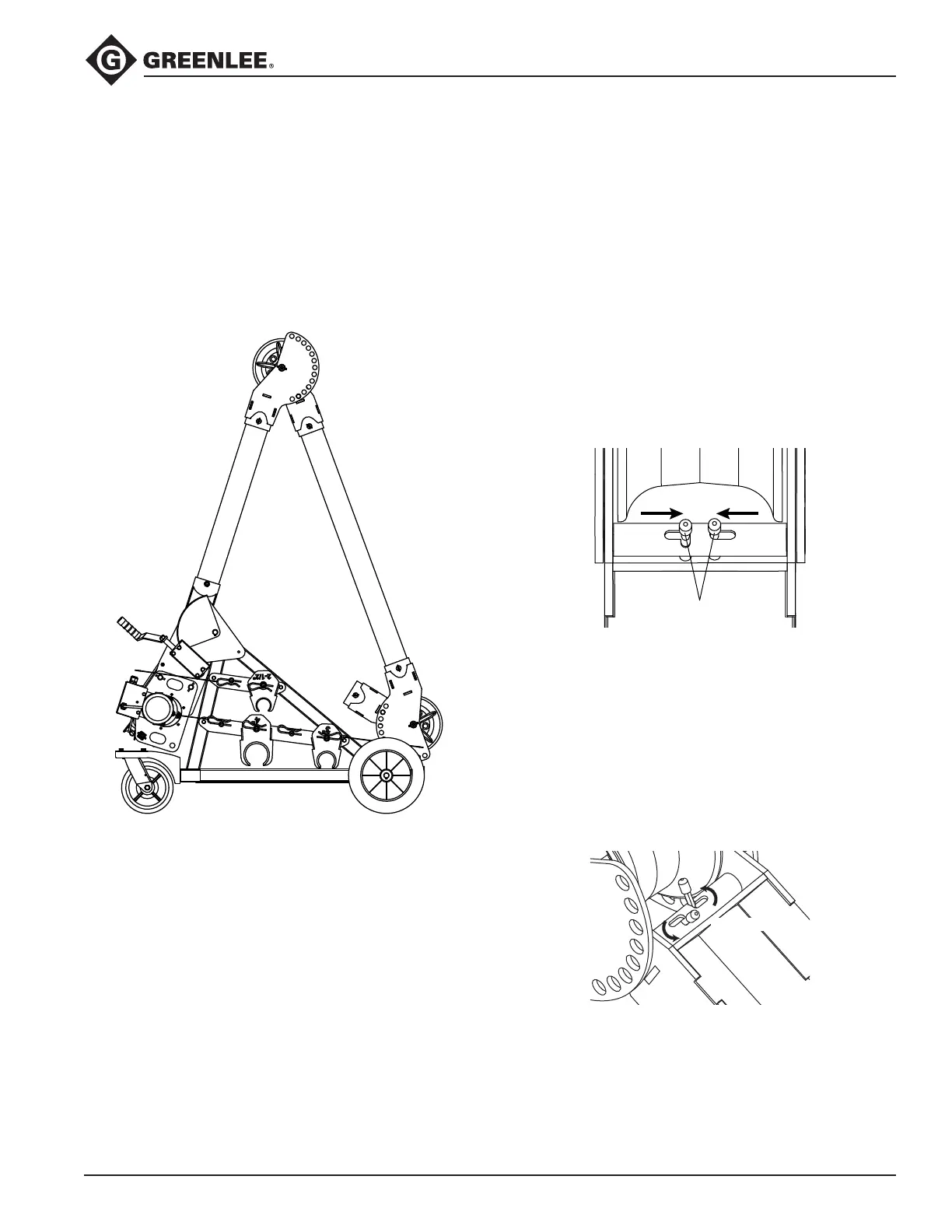

Posición de tipi
OPERACIÓN
Pivoteo de las unidades de codo y polea
Las unidades de codo y polea son físicamente idénticas
y pueden utilizarse de manera intercambiable. Para
nes de claridad en este manual:
• La “Polea” se reere a la unidad que se acopla al
conducto mediante acopladores.
• “Codo” se reere a la unidad que se conecta a dos
brazos tubulares.
Las unidades de codo/polea pivotean y se bloquean
con diferentes grados de rotación. Éstas se bloquean en
posición por medio de una clavija retenedora ubicada
entre la roldana y el extremo del receptáculo del brazo
tubular. Para pivotear, oprima las empuñaduras de las
clavijas retenedoras completamente hacia adentro.
Compresión
Empuñaduras
Asegúrese de que las clavijas retenedoras en ambos
lados estén completamente retraídas antes de intentar
realizar el pivoteo. Suelte las empuñaduras cuando
se alcance el ángulo de pivoteo deseado, y realice
un pivoteo levemente mayor para permitir que ambas
clavijas retenedoras se enganchen en los oricios más
próximos.
Cuando se oprimen las clavijas retenedoras hasta la
posición completamente hacia adentro, éstas pueden
bloquearse en posición girándolas hacia la izquierda.
Girar para
bloquear.
Nunca tire cable cuando las clavijas retenedoras estén
bloqueadas hacia adentro; tanto el codo como la polea
deberán estar bloqueados contra el pivoteo antes de
realizar el tiro.
