Treuil de tirage UT10 et ensembles de tirage
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
94

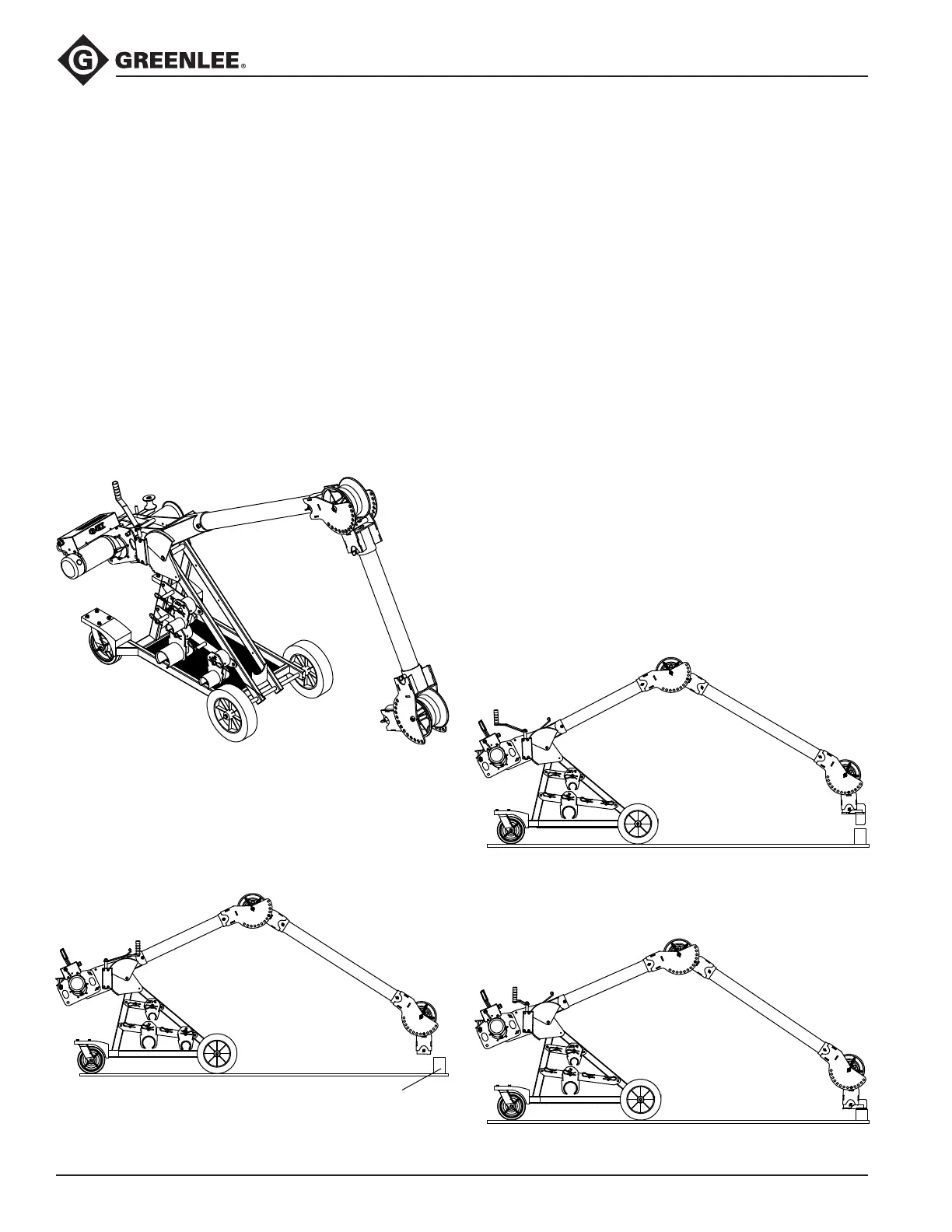

Montage de la flèche
Tirage vers le haut depuis la position «tipi»
1. Engager les freins.
2. Relever la èche avant conformément aux
instructions de la section «Fonctionnement de la
èche» jusqu’à être proche de l’angle souhaité pour
le tirage
ou
a. Bloquer les chevilles d’arrêt du coude en
position rétractée.
b. Abaisser la èche (tourner la manivelle dans le
sens des aiguilles d’une montre) pour amener la
tête jusqu’au sol.
c. Libérer les freins et continuer d’abaisser la
èche tout en faisant reculer le chariot jusqu’à
ce que le coude soit à l’angle souhaité puis le
verrouiller.
Placer le coude à l’angle souhaité
3. Relever ou abaisser la èche de manière à placer la
tête juste au-dessus du conduit d’où doit se faire le
tirage.
Conduit
Placer la tête plus haut que le conduit
Utilisation d’accouplements à insérer:
a. Engager l’accouplement de conduit à insérer de
taille appropriée dans la tête.
b. Faire pivoter la tête de manière à aligner
l’accouplement sur le conduit et la verrouiller
dans cette position.
c. Relever la èche sufsamment pour placer le
bas de l’accouplement plus haut que le conduit.
d. Le cas échéant, libérer les freins.
e. Avancer le chariot jusqu’à ce que
l’accouplement soit au-dessus du conduit et
l’abaisser dans le conduit.
Utilisation d’accouplements à visser:
a. Visser l’accouplement à visser correct à fond
sur le conduit.
b. Faire pivoter la tête de manière à l’aligner sur
l’accouplement et la verrouiller dans cette
position.
c. Relever la èche sufsamment pour placer le
bas de la tête plus haut que l’accouplement.
d. Le cas échéant, libérer les freins.
e. Avancer le chariot jusqu’à ce que la tête
soit au-dessus de l’accouplement, tirer sur
l’anneau de cheville et abaisser la tête sur
l’accouplement.
Poser l’accouplement et le lever
plus haut que le conduit
Abaisser dans le conduit
