Treuil de tirage UT10 et ensembles de tirage
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
107

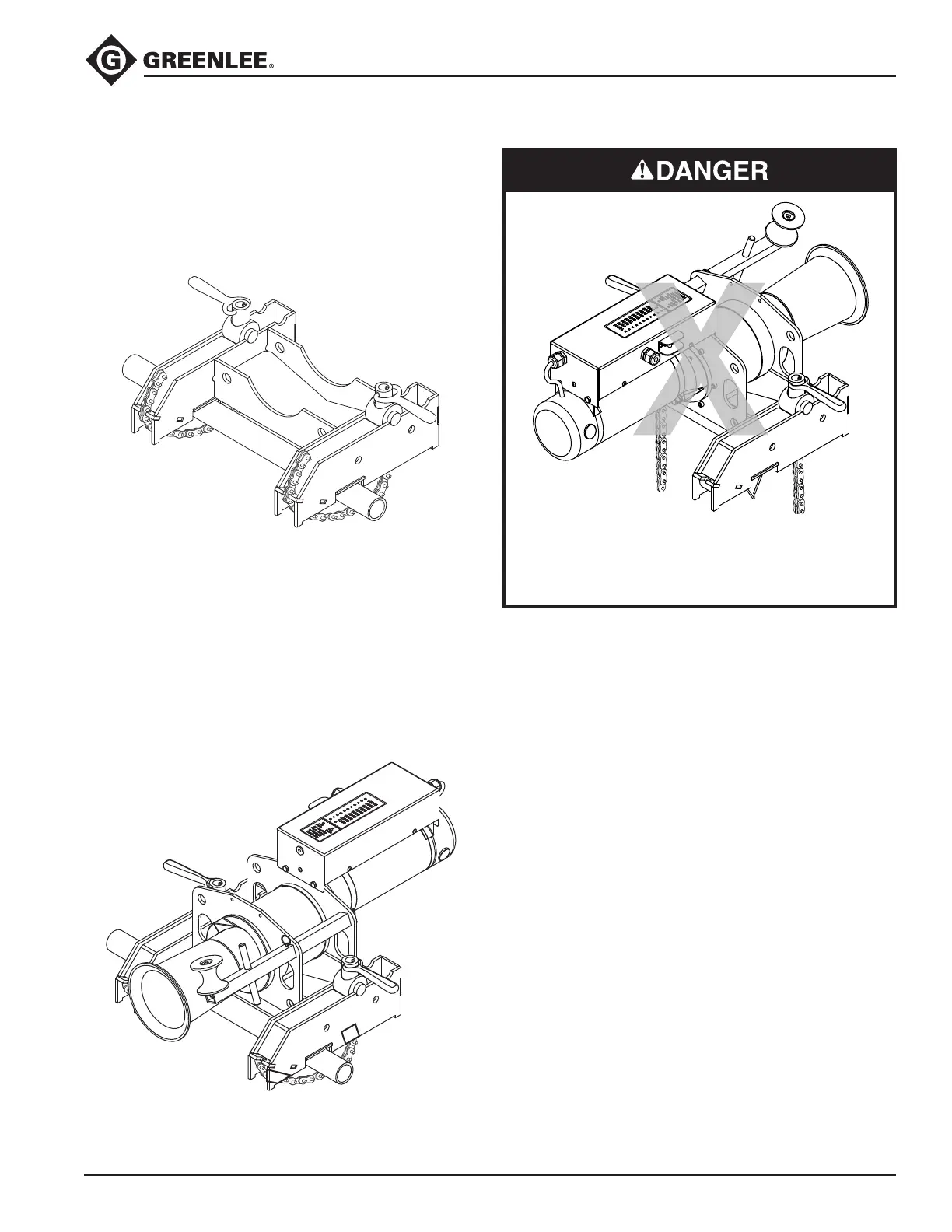

Montage — Bâti à chaînes (suite)
1. Sur chaque chaîne-étau:
a. Tourner la manette de chaîne dans le sens
inverse des aiguilles d’une montre pour exposer
la plus grande partie du letage. Ne laisser que
trois ou quatre lets engagés dans la manette.
b. Passer la chaîne autour du conduit.
c. Tirer fermement sur la chaîne et engager un
maillon dans l’encoche pour chaîne.
d. Tourner la manette dans le sens des aiguilles
d’une montre pour serrer la chaîne. Serrer
autant que possible à la main. Ne pas utiliser de
tube d’allonge.
2. Placer le treuil dans le berceau du bâti à chaînes
de telle manière que l’intérieur du cabestan soit
directement au-dessus du conduit de support.
3. Enler deux chevilles depuis le côté moteur. Fixer
les chevilles avec deux goupilles.
Ne pas monter le treuil comme sur l’illustration
ci-dessus.
Le bâti à chaînes peut se séparer du support et
provoquer des blessures graves ou la mort.
