Treuil de tirage UT10 et ensembles de tirage
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
90
Principes du tirage de câble (suite)
Forces de tirage de câble (suite)
Au niveau des galets
Les galets servent à modier la direction du tirage.
Un changement de direction produit une nouvelle
force résultante qui peut être supérieure à la force
de tirage maximale du treuil de tirage. Cette nouvelle
force résultante s’exerce sur les galets, sur le système
d’ancrage des galets et sur les structures de support,
comme sur l’illustration.
L’intensité de la force résultante dépend de l’angle de
renvoi de la corde. Une table récapitulative est fournie
ci-contre; pour plus de détails sur le calcul de la force
résultante en fonction d’un angle quelconque, voir le
manuel IM 1363 (99929988).
Table des forces résultantes
(force de tirage de 35,6 kN ou 8000 lb)
Illustration
Angle de renvoi
de la corde
Force résultante
en kN (lb)
180° 0 (0)
150° 18,5 (4160)
135° 27,4 (6160)
120° 35,6 (8000)
90° 50,2 (11 300)
60° 61,6 (13 800)
45° 65,8 (14 800)
30° 68,7 (15 400)
0° 71,2 (16 000)
135°

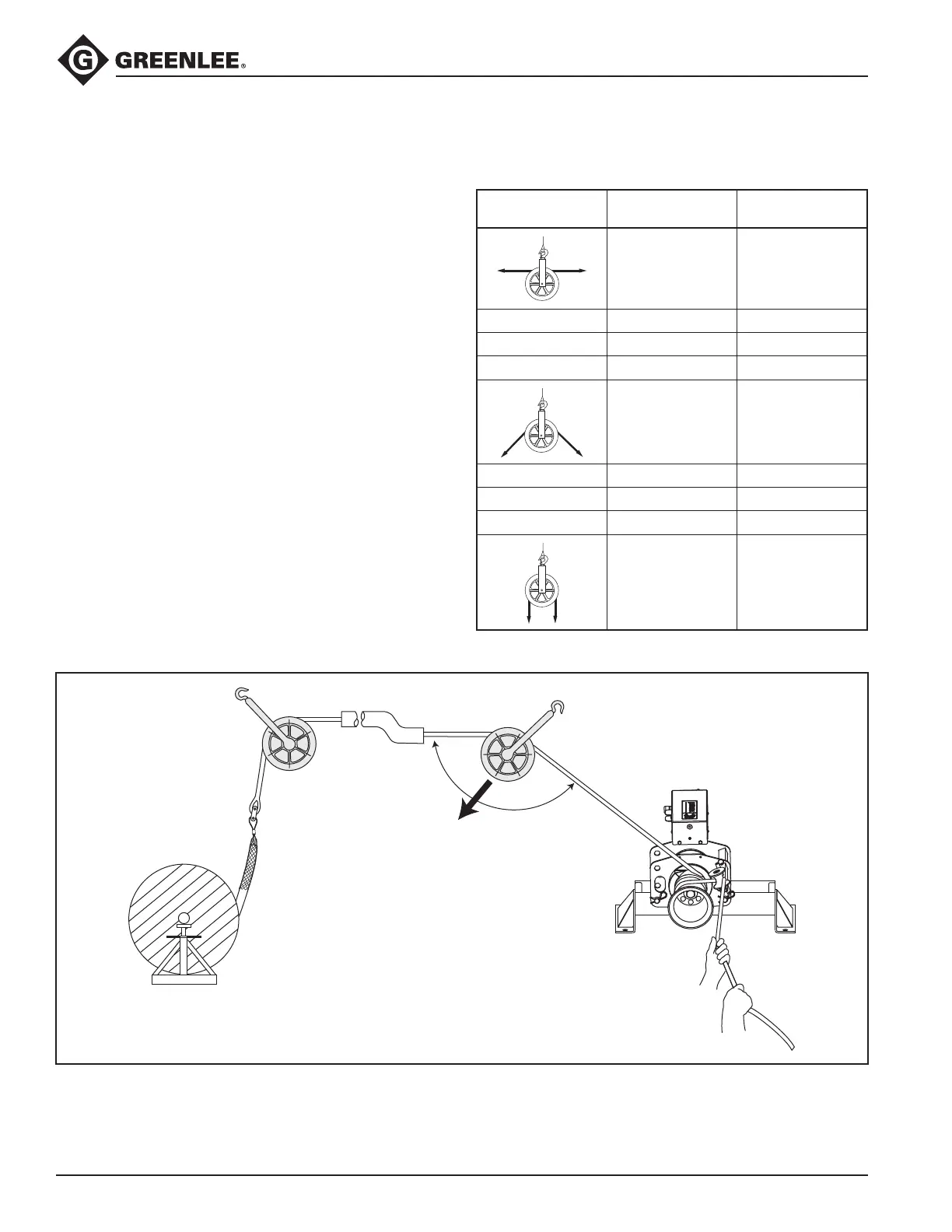

Force résultante typique sur le galet
Force résultante
27,4 kN (6160 lb)
