Appendix F Wiring diagrams Appendices
4
Appendix F Wiring diagrams
F.1 RGB Monitor Loopback Connector

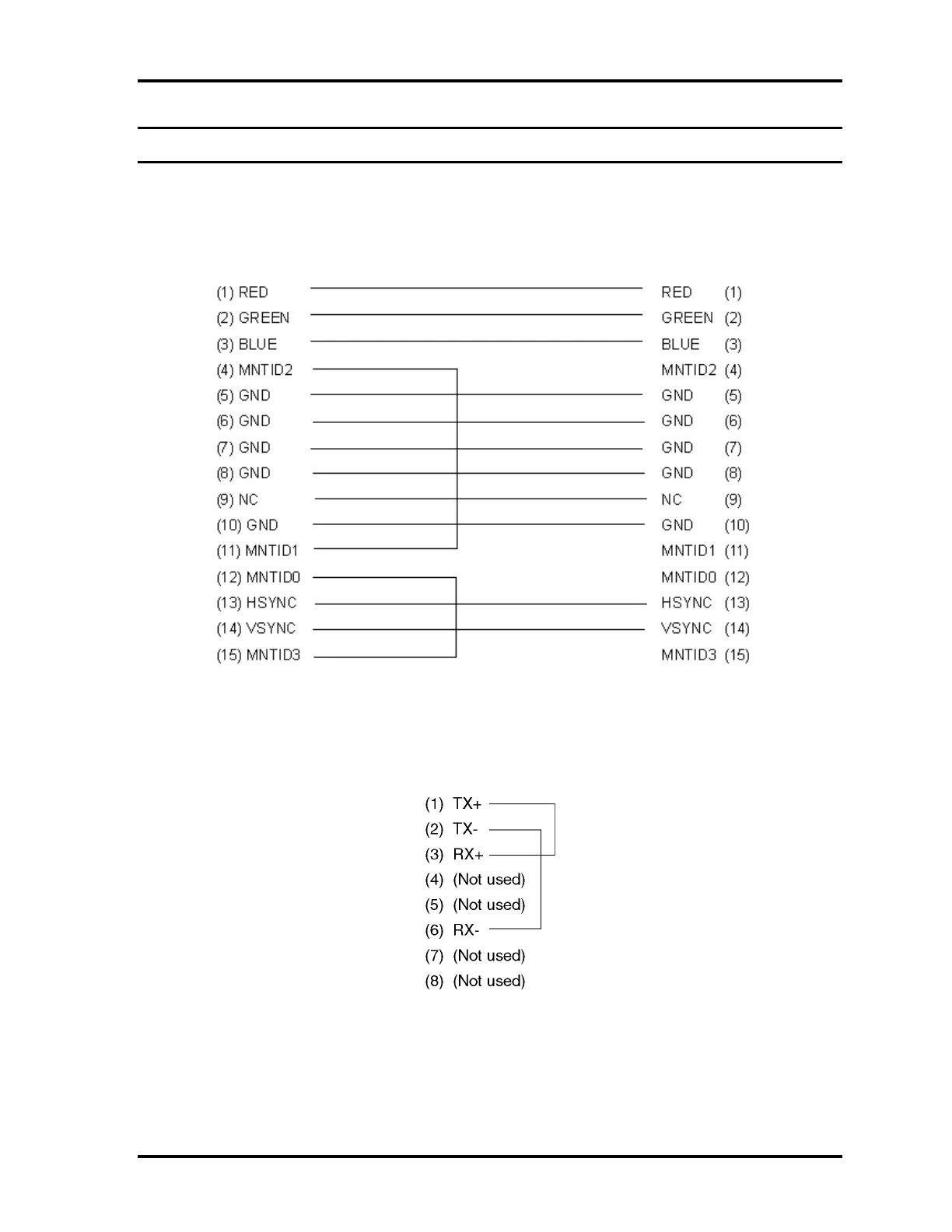

Figure F-1 RGB Monitor Loopback Connector
F.2 LAN Loopback Connector
Figure F-2 LAN Loopback Connector
PORTEGE R830 Satellite R830 Series Maintenance Manual (960-880) [CONFIDENTIAL] F-1
