Installation / Inbetriebnahmevorbereitung
TR-Electronic GmbH 2007, All Rights Reserved Printed in the Federal Republic of Germany
Page 16 of 68 TR - ECE - BA - DGB - 0065 - 03 03/11/2016

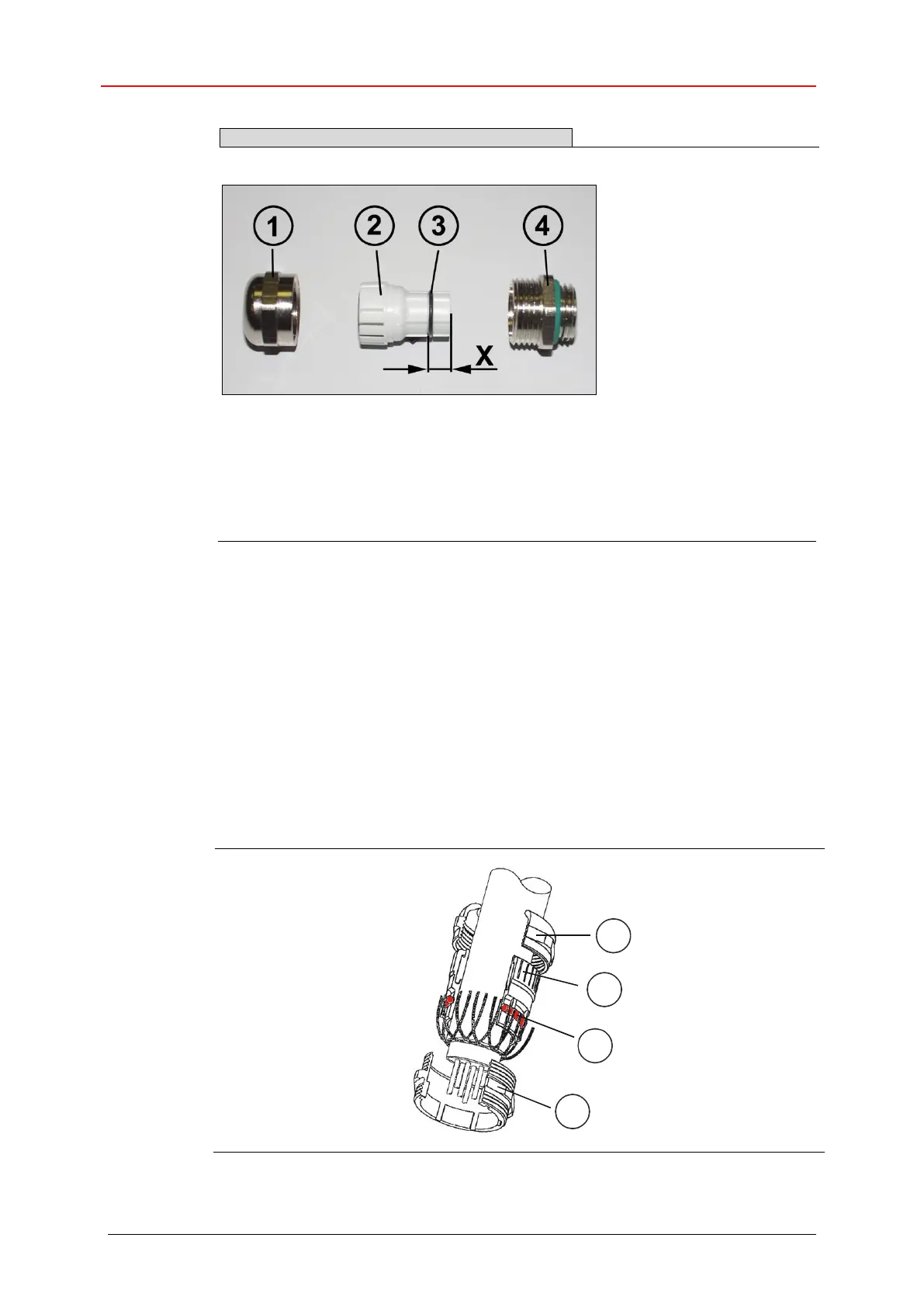

Montage für Kabelverschraubung, Variante B
Pos. 1 Überwurfmutter
Pos. 2 Klemmeinsatz
Pos. 3 innerer O-Ring
Pos. 4 Einschraubstutzen
1. Schirmumflechtung / Schirmfolie auf Maß "X" + 2mm zurückschneiden.
2. Überwurfmutter (1) und Klemmeneinsatz (2) auf das Kabel aufschieben.
3. Die Schirmumflechtung / Schirmfolie um ca. 90° umbiegen.
4. Klemmeinsatz (2) bis an die Schirmumflechtung / Schirmfolie schieben und
das Geflecht um den Klemmeinsatz (2) zurückstülpen, so dass das Geflecht
über den inneren O-Ring (3) geht, und nicht über dem zylindrischen Teil oder
den Verdrehungsstegen liegt.
5. Einschraubstutzen (4) am Gehäuse montieren.
6. Klemmeinsatz (2) in Einschraubstutzen (4) einführen, so dass die
Verdrehungsstege in die im Einschraubstutzen (4) vorgesehenen
Längsnuten passen.
7. Überwurfmutter (1) mit Einschraubstutzen (4) verschrauben.
