5 Installation / Inbetriebnahmevorbereitung
In einem DeviceNet Netzwerk können bis zu 64 Busteilnehmer mit Baudraten von
125, 250 oder 500 kBaud miteinander kommunizieren. Das DeviceNet Kabel sieht
neben den beiden Signalen für die Datenübertragung CAN-L und CAN-H auch 2
Leitungen für die Versorgung der DeviceNet Busteilnehmer mit 24 Volt
Betriebsspannung vor. Die maximale Länge des DeviceNet Kabels ist abhängig vom

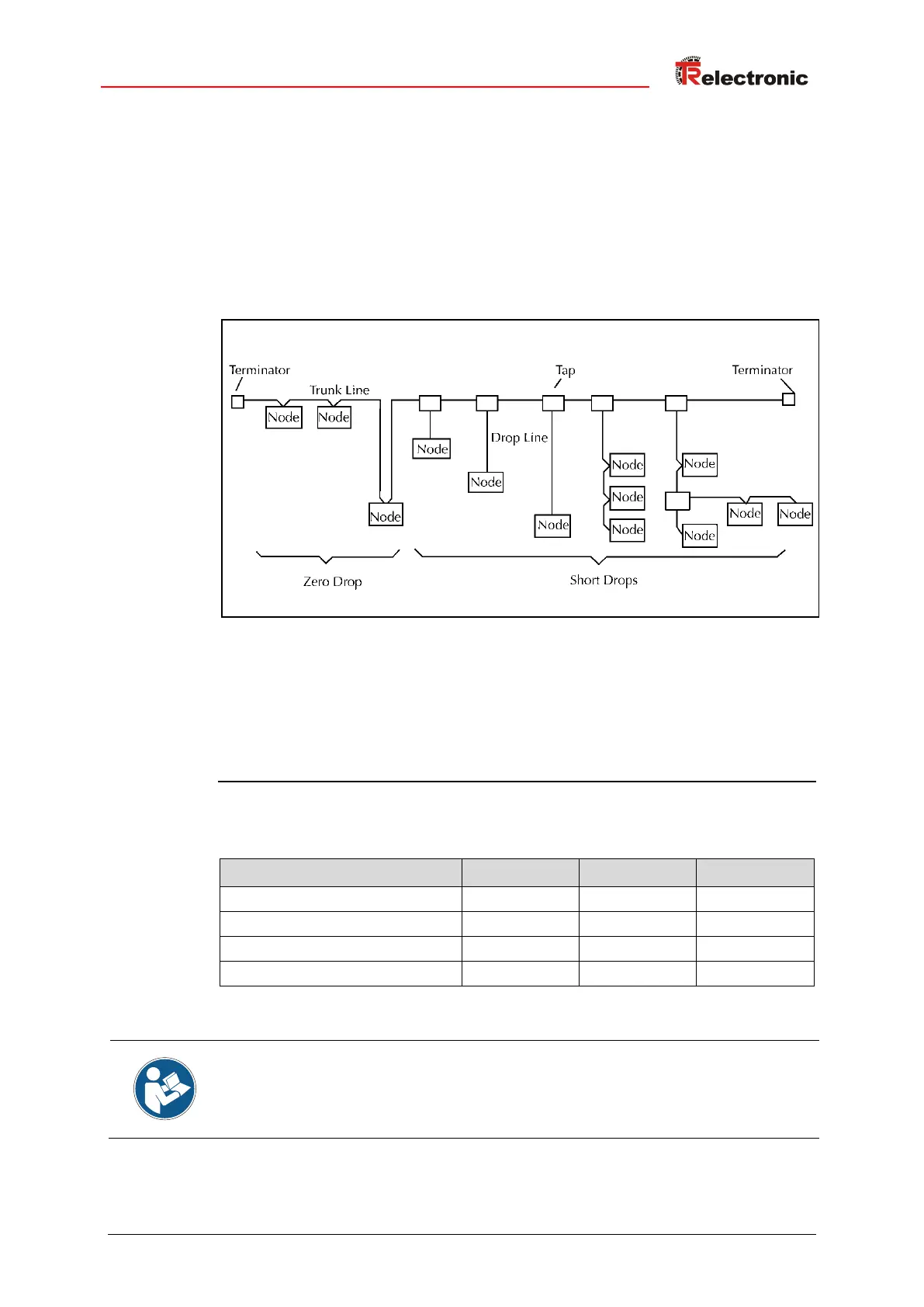

gewählten Kabeltyp und der Baudrate. Die Installation erfolgt in einer Bustopologie -
mit oder ohne Abzweigen - und Abschlusswiderständen an beiden Enden. Die
Abschlusswiderstände haben einen Wert von 120 Ohm.
Node = Knoten
Terminator = Abschlusswiderstand
Trunk Line = Hauptleitung
Drop Line = Stichleitung
Tap = Abzweig
Busleitungen
Die Busleitungen für das DeviceNet™-System sind in der DeviceNet™-Spezifikation
festgeschrieben. Entsprechend dieser Spezifikation ist die maximale Ausdehnung
eines DeviceNet™-Systems abhängig von der Baudrate:
Leitungslänge
125 kbit/s
250 kbit/s
500 kbit/s
Gesamtlänge mit dickem Kabel
500 m
250 m
100 m
Gesamtlänge mit dünnem Kabel
100 m
100 m
100 m
Max. Stichleitungslänge
6 m
6 m
6 m
Max. Länge aller Stichleitungen
156 m
78 m
39 m
Um einen sicheren und störungsfreien Betrieb zu gewährleisten, ist die DeviceNet  -
Spezifikation und sonstige einschlägige Normen und Richtlinien zu beachten!
Insbesondere sind die EMV-Richtlinie sowie die Schirmungs- und Erdungsrichtlinien in
den jeweils gültigen Fassungen zu beachten!
