Betrieb
113100-020 MX15 / MX19 – Betriebsanleitung Seite 11
F REIGABE DER F ESTSTELLBREMSE
Die folgenden Maßnahmen sind nur durchzuführen, wenn die Maschine nicht mit eigener Kraft fahren
kann und örtlich bewegt oder mit einer Winde vom Transportfahrzeug gezogen werden muss (siehe
„Transport der Arbeitsbühne“ auf Seite 12).
WICHTIG:
Die Bremsen nicht lösen, wenn die Maschine auf einer Böschung steht.
WARNUNG
!
!
Die Maschine darf nicht schneller als 0,3 m/s (1 ft/s) bewegt oder abgeschleppt werden.
Die Maschine niemals bei gelöster Feststellbremse in Betrieb nehmen. Schwere Verletzungen oder
Schäden können die Folge sein.
Die Feststellbremsen sind in den Antriebsmotoren integriert. Jeder Antriebsmotor verfügt über zwei
Muttern zum Lösen der Bremse. Feststellbremse, jeweils ein Rad nach dem anderen, lösen oder
anziehen. Die Muttern zum Lösen der Bremse stufenweise drehen (jeweils immer ½ Umdrehung), um ein
mögliches Verklemmen des Bremsenmechanismus zu verhindern.

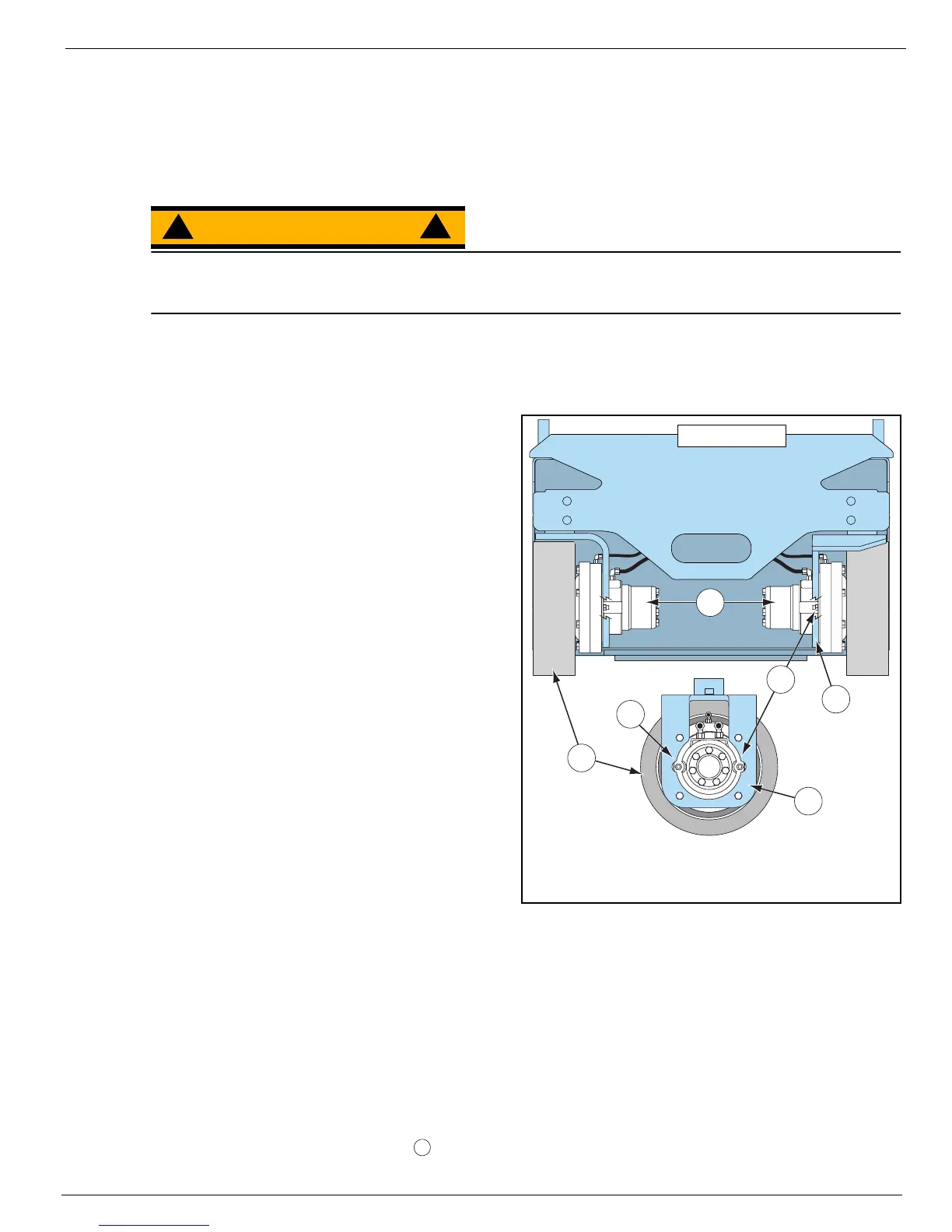

Abbildung 5:
Freigabe der Feststellbremse
F
ESTSTELLBREMSE FREIGEBEN
Jeder der Vorderrad-Antriebsmotoren verfügt
über zwei Muttern zum Lösen der Bremse.
WICHTIG:
Die Muttern abwechselnd stufenweise jeweils
½ Umdrehung drehen, um gleichmäßige Einstellung
sicher zu stellen und ein Verklemmen zu verhindern.
1. Die Hinterräder mit Auflaufkeilen blockieren,
um ein Wegrollen der Maschine zu verhindern.
2. Unter Verwendung eines 13-mm-
Steckschlüssels die Muttern zum Lösen der
Bremse im Uhrzeigersinn drehen, bis diese am
Motorengehäuse anliegen.
3. Abwechselnd jede der Muttern stufenweise
jeweils ½ Umdrehung im Uhrzeigersinn
drehen, bis Widerstand bemerkbar ist (ca. zwei
Umdrehungen).
4. Die Bremse wird freigegeben.
F
ESTSTELLBREMSE ANZIEHEN
1. Die Hinterräder mit Auflaufkeilen blockieren,
um ein Wegrollen der Maschine zu verhindern.
2. Unter Verwendung eines 13-mm-
Steckschlüssels die Muttern zum Lösen der
Bremse gegen den Uhrzeigersinn geweils 1/2
Umdrehung drehen.
• Arbeitsgang wiederholen, bis zwischen den Muttern zum Lösen der Bremse und dem
Antriebsmotorengehäuse ein Spalt von ca. 3,2 mm (1/8 in) besteht.
3. Vor Betätigung der Maschine überprüfen, ob die Bremsen die Maschine auf einer Schräge von
16° (29 %) halten können und somit ordnungsgemäß funktionieren.
N ACH TÄGLICHEM G EBRAUCH
1. Sicherstellen, dass die Arbeitsbühne vollständig abgesenkt ist.
2. Die Maschine auf ebenem Boden abstellen, vorzugsweise überdacht, und gegen mutwillige
Beschädigung, Eingriffe durch Kinder und gegen unbefugter Inbetriebnahme sichern.
3. Fahrwerk-Schlüsselschalter auf drehen und Schlüssel abziehen, um eine unbefugte
Inbetriebnahme zu verhindern.
2
3
3
4
1
1
1. Motoraufhängung
2. Antriebsmotor
3. Mutter zum Lösen der
Bremse
4. Rad
VORDERSEITE
