11 Supplement
VEGAPULS 63 • Modbus and Levelmaster protocol
41364-EN-170711
Ʋ Aluminium/Stainless steel housing 50 Nm (36.88 lbf ft)
Input variable
Measured variable The measured quantity is the distance between the
end of the sensor antenna and the product surface. The
reference plane for the measurement is the lower side of
theange.
3
2
1

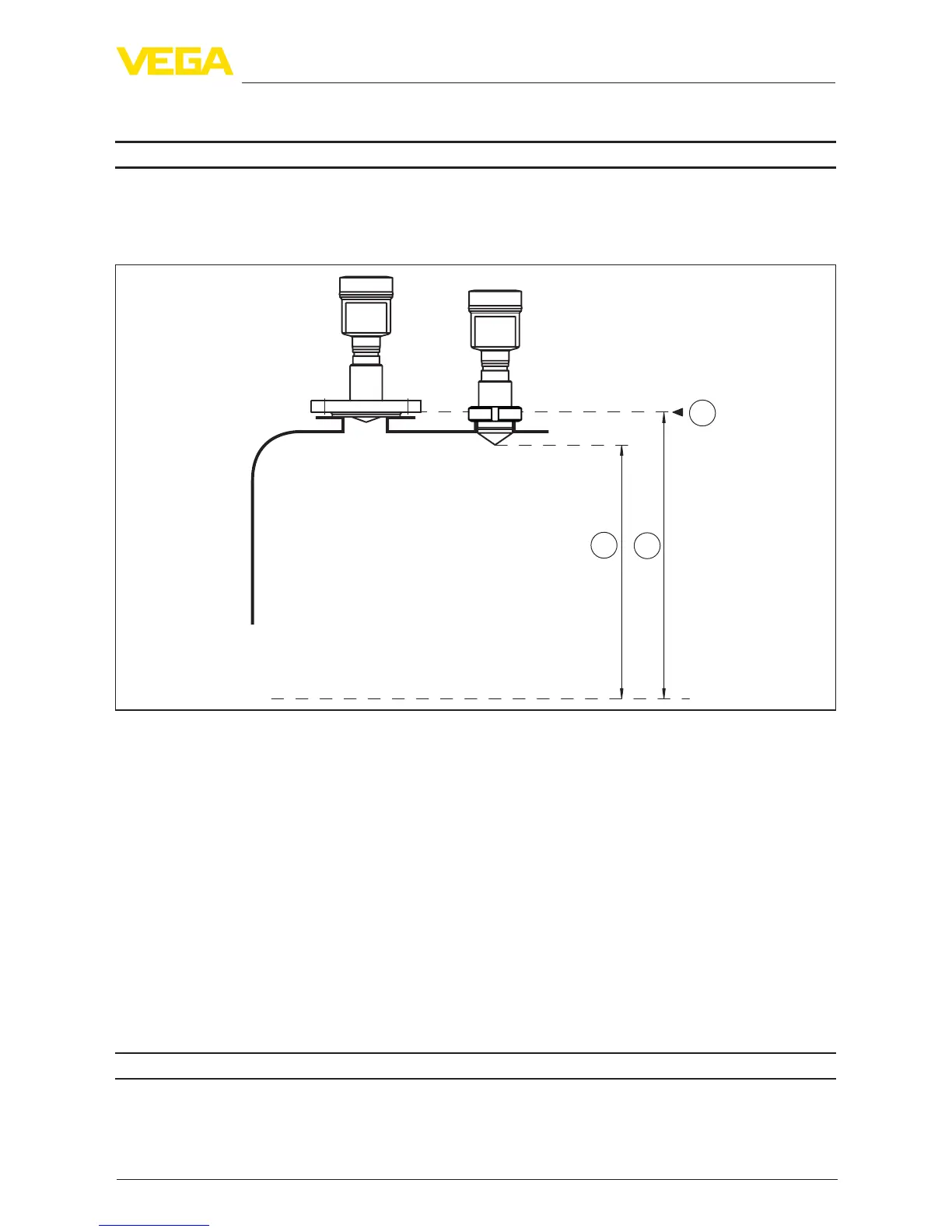

Fig. 47: Data of the input variable
1 Reference plane
2 Measured variable, max. measuring range
3 Utilisable measuring range
Standard electronics
Max. measuring range
35 m (114.8 ft)
Recommended measuring range
Ʋ Flange DN 50, 2" up to 15 m (49.21 ft)
Ʋ Flange DN 80, 3" up to 35 m (114.8 ft)
Electronics with increased sensitivity
Max. measuring range
75 m (246.1 ft)
Flange DN 50, 2" up to 15 m (49.21 ft)
Flange DN 80, 3" up to 35 m (114.8 ft)
Output variable
Output
Ʋ Physical layer Digital output signal according to standard EIA-485
