DESCRIPTION DE LA MACHINE

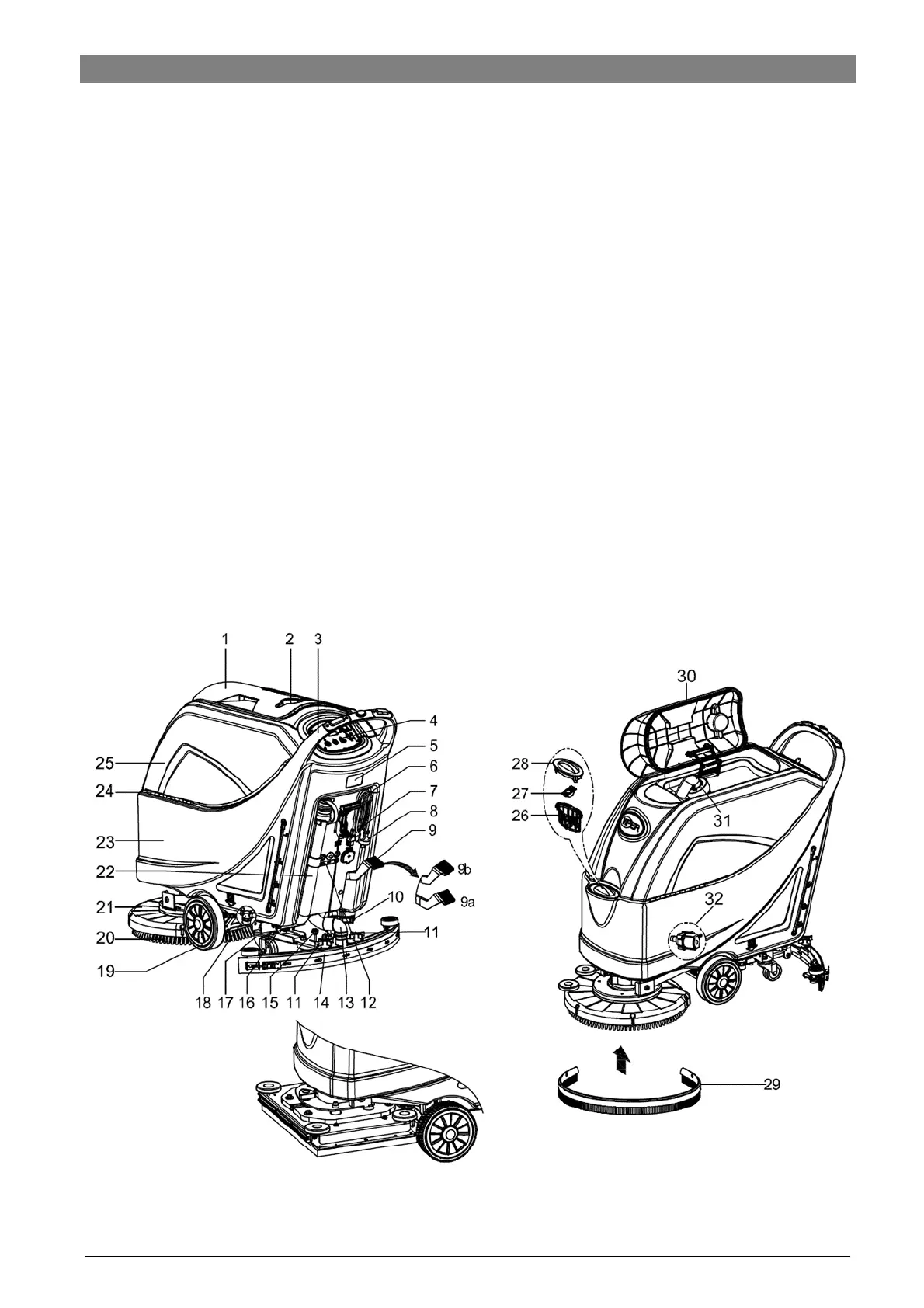

STRUCTURE DE LA MACHINE (comme représenté sur la Figure 1)
1. Couvercle du réservoir de récupération
2. Porte-gobelet
3. Poignée
4. Tableau de bord
5. Plaque de numéro de série/ données techniques
6. Levier de levage/d'abaissement de l‟embouchure
7. Support du câble d'alimentation
8. Câble d'alimentation
9. Pédale de levage/d'abaissement de l‟embouchure
(uniquement pour la machine à disque)
a) Position de la pédale lorsque l‟embouchure est
soulevée
b) Position de la pédale lorsque de l‟embouchure
est abaissée
10. Cache-prises
11. Écrous de l‟embouchure
12. Réinitialisation
13. Tuyau d'aspiration de l‟embouchure
14. Embouchure
15. Bouton de réglage de l'équilibre de l‟embouchure
16. Connecteur PA
17. Roues arrière directrices
18. Filtre de solution
19. Roues avant sur l'essieu fixe (A).
Roues motrices (B)
20. Brosse/Support du disque
21. Brosse/plate-forme du support du disque
22. Tuyau de vidange de l'eau de récupération
23. Réservoir de solution
24. Charnière
25. Réservoir de récupération
26. Filtre métallique
27. Support de tuyau de remplissage
28. Entrée d'eau propre
29. Bavette garde-boue de 510 mm
30. Joint du couvercle du réservoir
31. Filtre à flotteur
32. Électrovanne
(*): Optionnel
(A): Uniquement pour les machines sans traction
(B): Uniquement pour les machines avec traction
Figure 1
