Viper AS5160 - Vérification Et Remplacement de la Lamelle de LEmbouchure

MANUEL UTILISATEUR
FRANÇAIS
51
VÉRIFICATION ET REMPLACEMENT DE LA LAMELLE DE L’EMBOUCHURE
1. Nettoyer l‟embouchure en acier ou en aluminium, comme
indiqué dans le paragraphe précédent.
2. Vérifier que les bords (E, Figure 20) de la lamelle avant (C) et
les bords (F) de la lamelle arrière (D) reposent sur unmême
niveau, sur toute leur longueur; si nécessaire ajuster leur
hauteur selon la procédure suivante:
• Retirer la tige de traction (G), dégager les éléments de
fixation (M) et régler la lamelle arrière (D), puis engager les
fixations (M) et installer la tige de traction (G).
• Desserrer les boutons (I) et régler la lamelle avant (C), puis
serrer les boutons.
3. Vérifier l‟usure de la lamelle avant (C) et de la lamelle arrière
(D); si nécessaire les remplacer. Vérifier que le coin avant (J)
de la lamelle arrière (D) ne soit pas usé; si nécessaire,
retourner la lamelle pour remplacer le coin usé avec un autre
coin. Si les autres coins sont usés, remplacer aussi la lamelle
selon la procédure suivante:
• Retirer la tige de traction (G), dégager les éléments de
fixation (M) et retirer la barrette de retenue (K), puis
remplacer/retourner la lame arrière (D). Monter l‟embouchure
dans l'ordre inverse du démontage.
• Dévisser les boutons (I) et retirer la barrette de retenue (L),
puis remplacer la lamelle avant (C). Monter l‟embouchure
dans l'ordre inverse du démontage. Après le remplacement de
la lamelle (ou retournement), ajuster la hauteur, comme
indiqué dans l'étape précédente.
4. Connecter le tuyau d'aspiration (A, Figure 19) àl‟embouchure.
5. Installer l‟embouchure (B) et visser les boutons (C).
6. Si nécessaire, régler le bouton de réglage de l‟équilibre de
l‟embouchure (D).

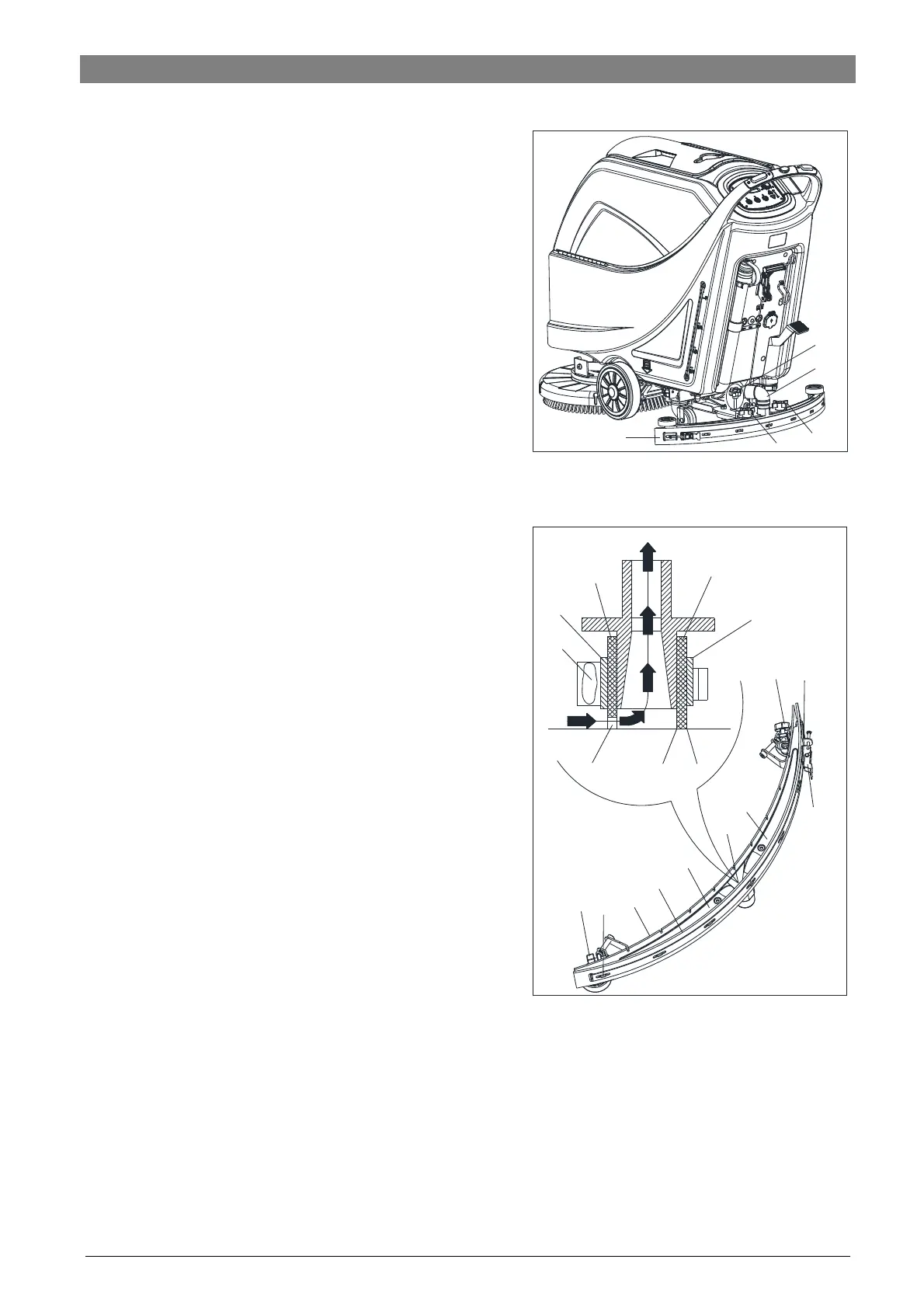

Figure 19
Figure 20
E J F
K
D
C
L
I
A
B
A
D
C
I
M
G
I
M
B
D
A
C
C
