Viper AS5160 - Panel de Control; Ventana de Visualización del Indicador Luminoso del Cargador

INSTRUCCIONES DE USO
ESPAÑOL
61

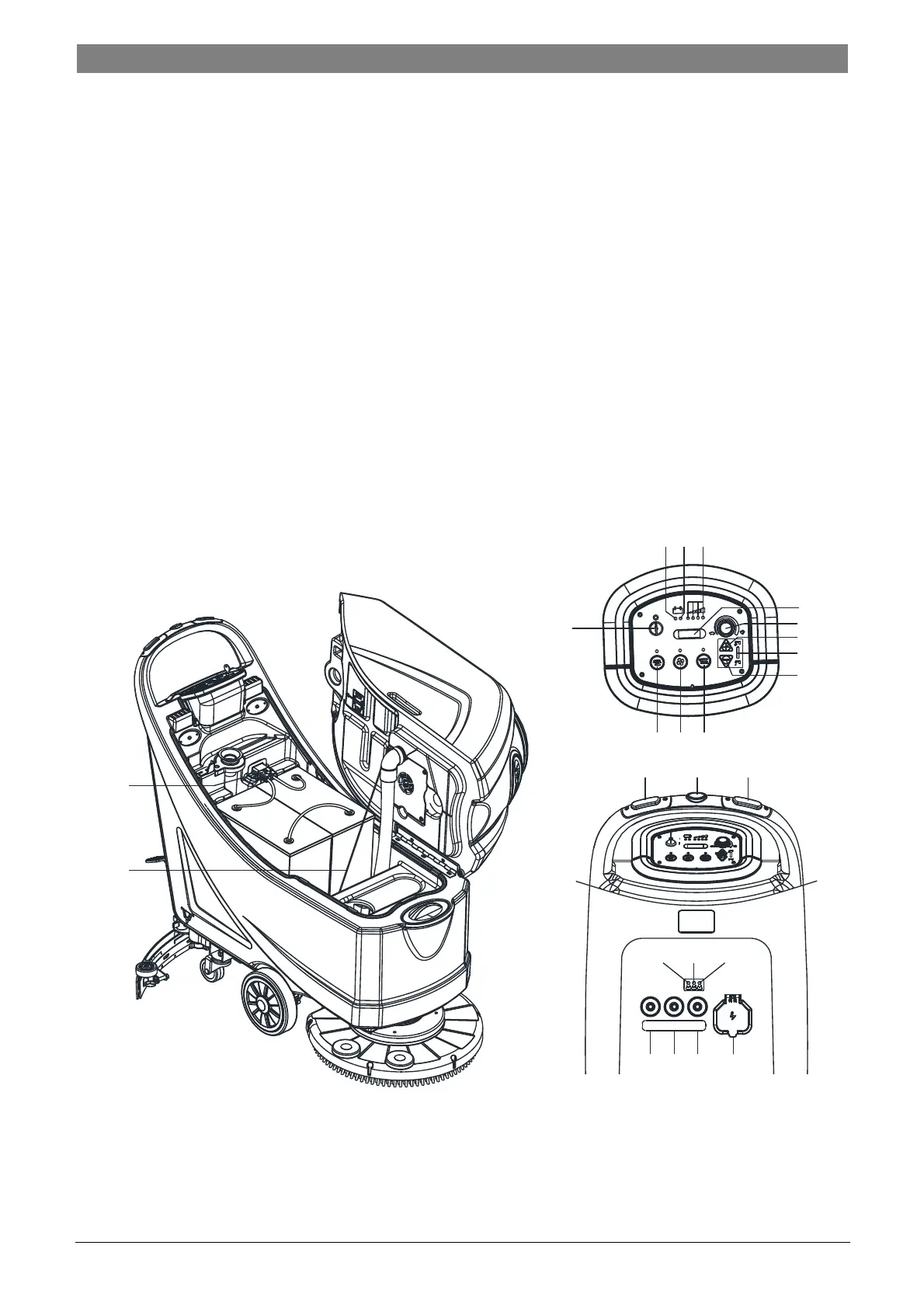

PANEL DE CONTROL (como se indica en la Figura 2)
33. Interruptor de retroceso de la máquina (B)
34. Interruptor de seguridad
35. Llave de ignición (0 - I)
36. Luz de aviso de batería descargada (roja)
37. Luz de aviso de batería semi-descargada (amarilla)
38. Luz de aviso de batería cargada (verde)
39. Cronómetro
40. Regulador de velocidad (B)
41. Interruptor de aumento del flujo
42. Indicador del flujo de solución
43. Interruptor de disminución de flujo
44. Interruptor de liberación del portaescobillas / cepillo
(solo para la máquina de discos)
Presión extra activa (solo para la máquina orbital)
45. Interruptor del sistema de aspiración
46. Interruptor de cepillo/portaescobillas y sistema de
aspiración (solo para máquina de discos)
La cubierta con la almohadilla se mueve hacia
arriba/abajo y el soporte del cepillo/portaescobillas y
sistema de aspiración (solo para la máquina orbital)
47. LED rojo de carga
48. LED amarillo de carga
49. LED verde de carga
50. Cubierta de seguridad del conector de carga
51. Protector de sobrecarga del cepillo
52. Protector de sobrecarga de la tracción (B)
53. Protector de sobrecarga de la aspiradora
54. Conector de la batería (rojo)
55. Cable se seguridad del cable
(*): Opcional
(A): Solo para máquinas sin tracción.
(B): Solo para máquinas con tracción.
Figura 2
VENTANA DE VISUALIZACIÓN DEL INDICADOR LUMINOSO DEL CARGADOR (como
se indica en la Figura 2)
1. Cuando comienza la carga, el LED rojo (47) del cargador se ilumina normalmente. Es la primera etapa de la carga.
2. Tras un tiempo de carga, el LED rojo (47) se apaga y el LED amarillo (48) se ilumina, esta es la segunda etapa de
la carga.
