INSPECCIÓN Y CAMBIO DE LAS LÁMINAS DE LA BOQUILLA DE ASPIRACIÓN
1. Limpie el escurridor de acero o de aluminio, tal y como se
indica en el apartado anterior.

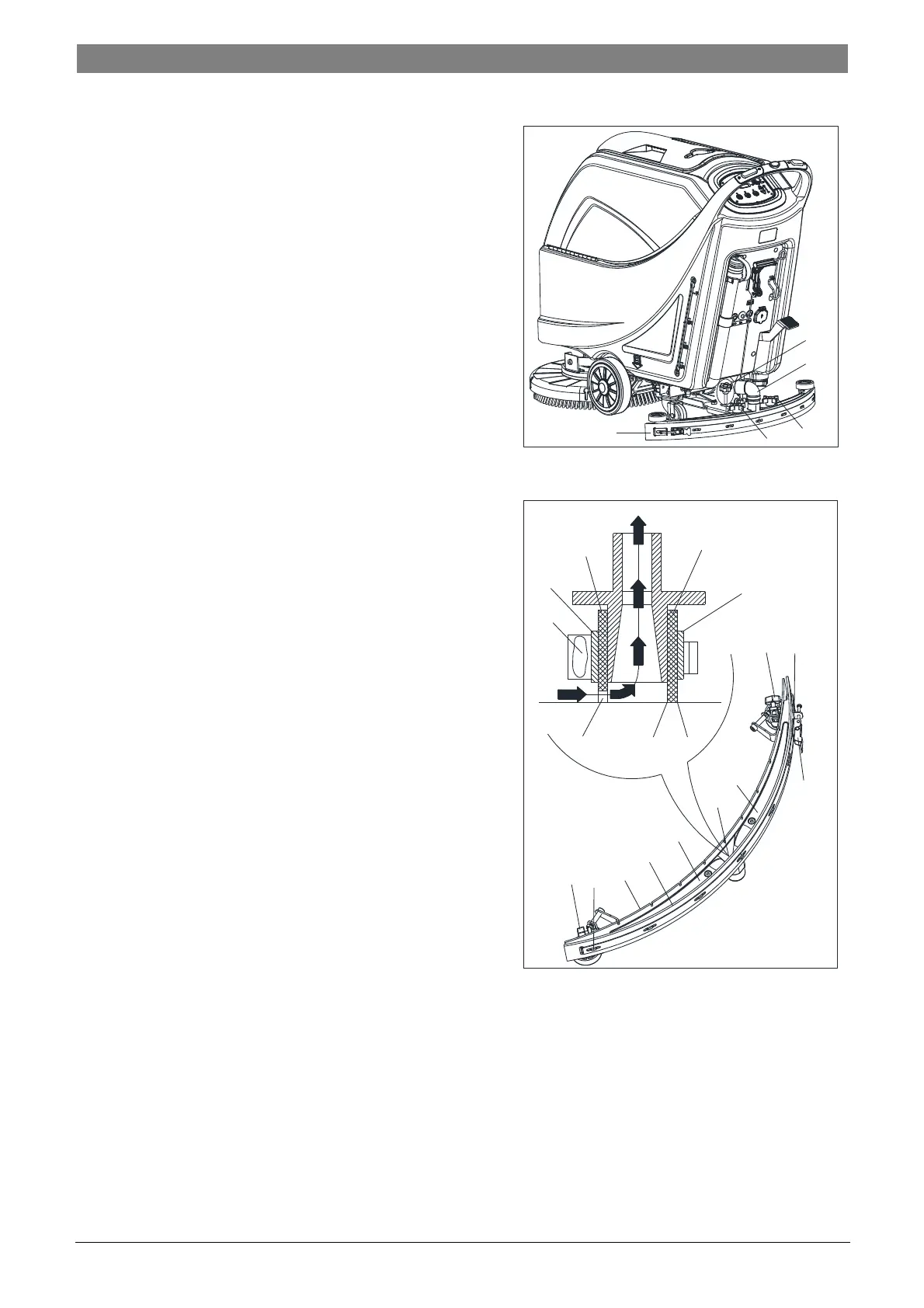

2. Compruebe si los bordes (E, Figura 20) de la lámina delantera
(C) y los bordes (F) de la lámina posterior (D) están en el
mismo nivel, en su longitud; si es necesario ajuste su altura de
acuerdo con el siguiente procedimiento:
• Retire la barra de unión (G), desenganche los elementos de
fijación (M) y ajuste la lámina posterior (D), luego enganche
los elementos de fijación (M) y vuelva a instalar la barra de
unión (G).
• Afloje las perillas (I) y ajuste la lámina delantera (C), luego
apriete las perillas.
3. Compruebe si se detectan signos de desgaste, cortes y grietas
en la lámina delantera (C) y en la posterior (D); si es
necesario reemplácelas de acuerdo con el siguiente
procedimiento. Compruebe si la esquina frontal (J) de la
lámina posterior (D) está desgastada; si es necesario, dé la
vuelta a la lámina para sustituir la esquina desgastada con la
íntegra. Si ambas las esquinas están demasiado desgastadas,
reemplace la lámina de acuerdo con el siguiente
procedimiento:
• Retire la barra de unión (G), desenganche los elementos de
fijación (M) y retire el listón de retención (K). A continuación,
reemplace/dé la vuelta a la lámina posterior (D). Monte la
lámina en el orden inverso al desmontaje.
• Desenrosque las perillas (I) i retire el listón de retención (L),
a continuación, reemplace la lámina delantera (C). Monte la
lámina en el orden inverso al desmontaje. Después de la
sustitución (o la vuelta) de la lámina, ajuste la altura como se
muestra en el paso anterior.
4. Conecte el tubo de aspiración (A, Figura 19) con la escobilla
de goma.
5. Monte la escobilla de goma (B) y enrosque las perillas (C).
6. Si es necesario, ajuste el balance de la escobilla mediante la
perilla de ajuste (D).
