INSTRUCCIONES DE USO
ESPAÑOL
64

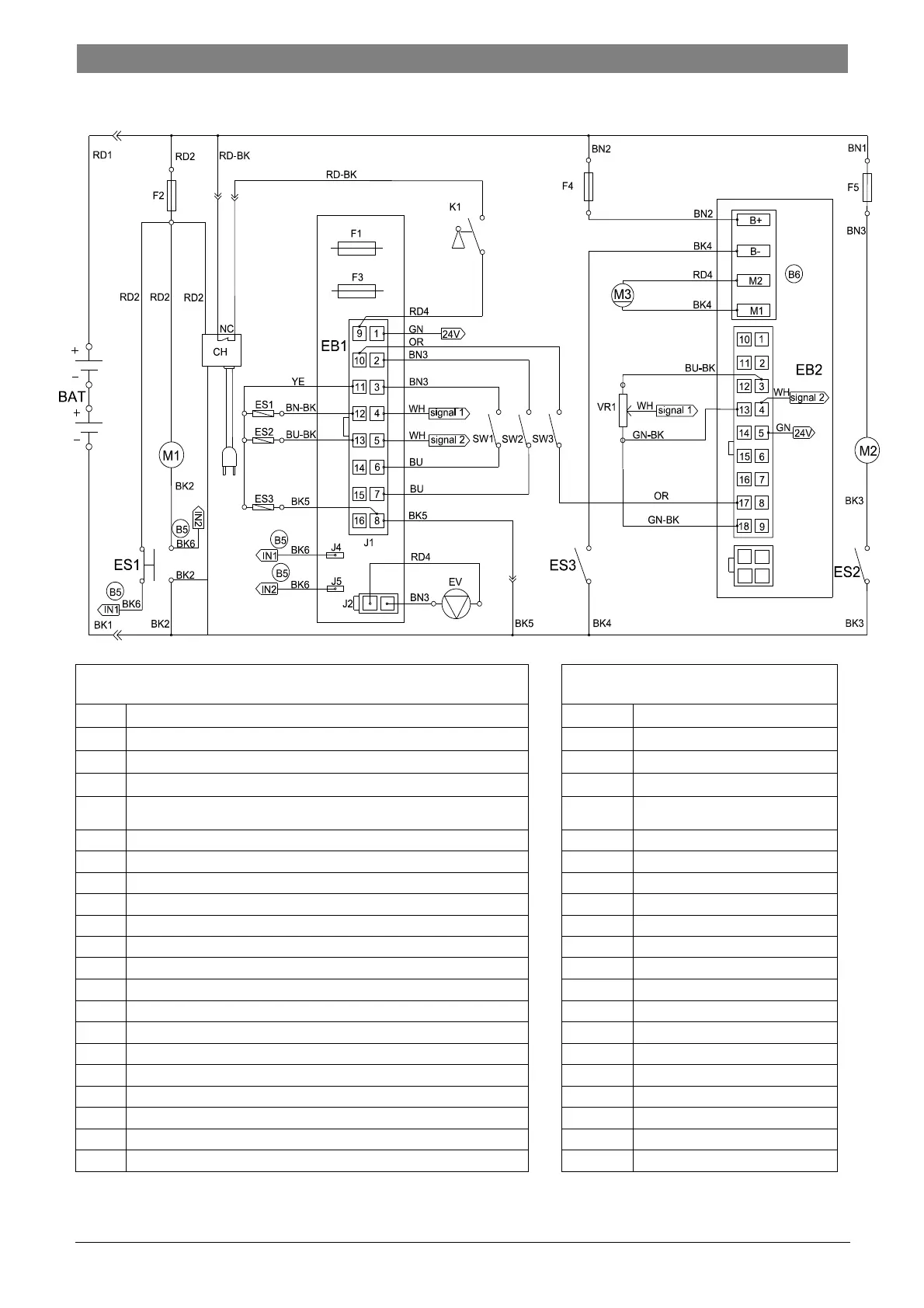

DIAGRAMA DE CABLEADO (SOLO PARA MÁQUINA DE DISCOS CON TRACCIÓN)
COMPONENTES
INDICADOR
BAT
BATERÍAS DE 24V
RD1
ROJO/6AWG
CH
CARGADOR DE BATERÍA
RD2
ROJO/10AWG
EB1
TABLERO DEL PANEL DE CONTROL
RD3
ROJO/16AWG
EB2
TABLERO ELECTRÓNICO (SISTEMA DE TRACCIÓN)
RD4
ROJO/20AWG
ES1
INTERRUPTOR ELECTROMAGNÉTICO DE 24V (MOTOR DEL
CEPILLO)
BK1
NEGRO/6AWG
ES2
RELÉ DE 24V (MOTOR DE ASPIRACIÓN)
BK2
NEGRO/10AWG
ES3
RELÉ DE 24V (SISTEMA DE TRACCIÓN)
BK3
NEGRO/12AWG
F1
FUSIBLE DE CIRCUITO DE BAJA TENSIÓN
BK4
NEGRO/14AWG
F2
DISYUNTOR (MOTOR DEL CEPILLO)
BK5
NEGRO/20AWG
F3
FUSIBLE DE LIBERACIÓN DEL CEPILLO
RD-BK
ROJO-NEGRO/20AWG
F4
DISYUNTOR (SISTEMA DE TRACCIÓN)
GN
VERDE/20AWG
F5
DISYUNTOR (MOTOR DE ASPIRACIÓN)
GN-BK
VERDE-NEGRO/20AWG
K1
INTERRUPTOR CON LLAVE
BN1
MARRÓN/12AWG
M1
MOTOR DEL CEPILLO
BN2
MARRÓN/14AWG
M2
MOTOR DE ASPIRACIÓN
BN3
MARRÓN/20AWG
M3
MOTOR PROPULSOR
BN-BK
MARRÓN-NEGRO/20AWG
EV
VÁLVULA ELECTROMAGNÉTICA
BU
AZUL/20AWG
SW1
INTERRUPTOR DE SEGURIDAD (CEPILLO/TRACCIÓN)
BU-BK
AZUL-NEGRO/20AWG
SW2
INTERRUPTOR DE SEGURIDAD (CEPILLO/TRACCIÓN)
OR
NARANJA/20AWG
SW3
INTERRUPTOR DE INVERSIÓN
YE
AMARILLO/20AWG
VR1
POTENCIÓMETRO PARA LA VELOCIDAD
WH
BLANCO/20AWG
