h) Mesure de la capacité
Assurez-vous que tous les éléments du circuit, tous les circuits, tous les com-
posants à mesurer et autres objets de mesure soient impérativement hors ten-
sion et déchargés.
Respectez absolument la polarité avec les condensateurs électrolytiques !

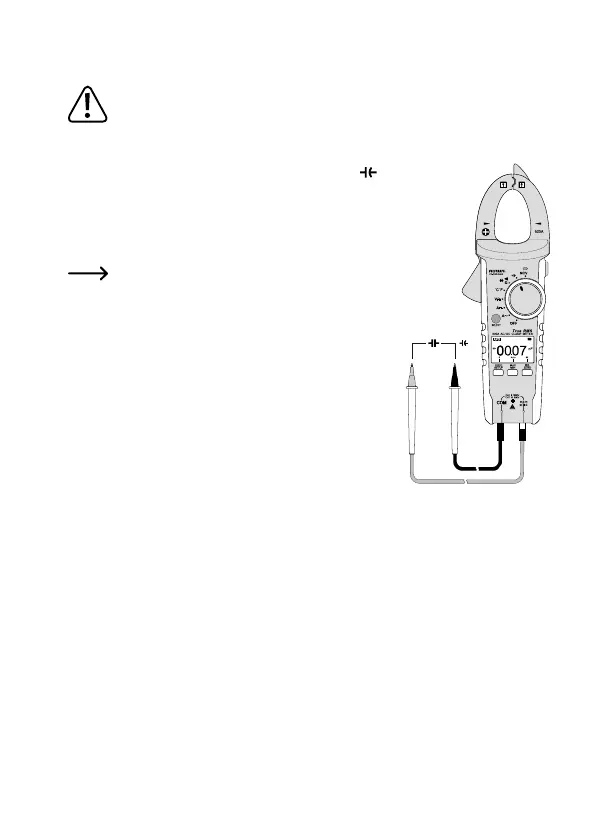

- Allumez le DMM et sélectionnez la gamme de mesure .
- Enchezlecordondemesurerougedansleconnecteurde
mesure V (10) et le cordon de mesure noir dans le connec-
teur de mesure COM (9).
- Surl’afchageapparaîtl‘unité«nF».
Lorsque les cordons de mesure sont « ouverts »,
il peut arriver qu´une valeur plus basse s´afche
à l´écran en raison de la sensibilité de l´entrée
de mesure. En appuyant deux fois sur la touche
«REL», l‘afchagepassesur« 0»etla fonction
d‘auto-gammeestdésactivée.Danslepetitafchage
en haut, la valeur de basse (différence relative) est
afchée.LafonctionRELestdoncutilequepourles
petites valeurs de capacité.
- Maintenant, reliez les deux pointes de la sonde (rouge =
pôle positif/noir = pôle négatif) à l’objet à mesurer (conden-
sateur).Al’écran,lacapacités’afcheaprèsuncourtlapsde
temps.Attendezjusqu‘àcequel‘afchagesesoitstabilisé.
Pour une capacité >60 uF, cela peut prendre quelques se-
condes.
- Dèsque«OL»(poursurcharge=dépassement)apparaîtsurl’écrand‘afchage,vousavez
dépassé la plage de mesure.
- La mesure effectuée, retirez les cordons de mesure de l´objet mesuré et éteignez le DMM.
