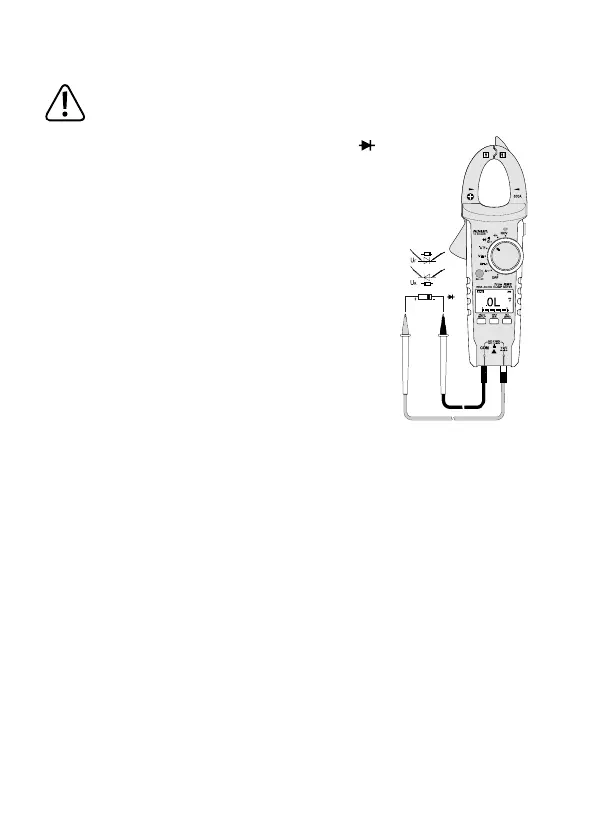

g) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.
- Schalten Sie das DMM ein und wählen den Messbereich .
Drücken Sie zweimal die Taste „SELECT“ um die Messfunktion
umzuschalten. Im Display erscheint das Symbol für Diodentest.
Eine erneute Betätigung schaltet in die nächste Messfunktion
usw.
- Stecken Sie die rote Messleitung in die V-Messbuchse (10), die
schwarze Messleitung in die COM-Messbuchse (9).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie
die beiden Messspitzen verbinden. Daraufhin muss sich ein
Wert von ca. 0,000 V einstellen.
-
Verbinden Sie die beiden Messspitzen mit dem Messobjekt
(Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V) ange-
zeigt. Ist „.OL“ ersichtlich, so wird die Diode in Sperrrichtung
(UR) gemessen oder die Diode ist defekt (Unterbrechung).
Führen Sie zur Kontrolle eine gegenpolige Messung durch. Bei
einer Durchlassspannung von <0,1 V ertönt ein Piepton.
- Entfernen Sie nach Messende die Messleitungen vom Messob-
jekt und schalten Sie das DMM aus.
