e) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.

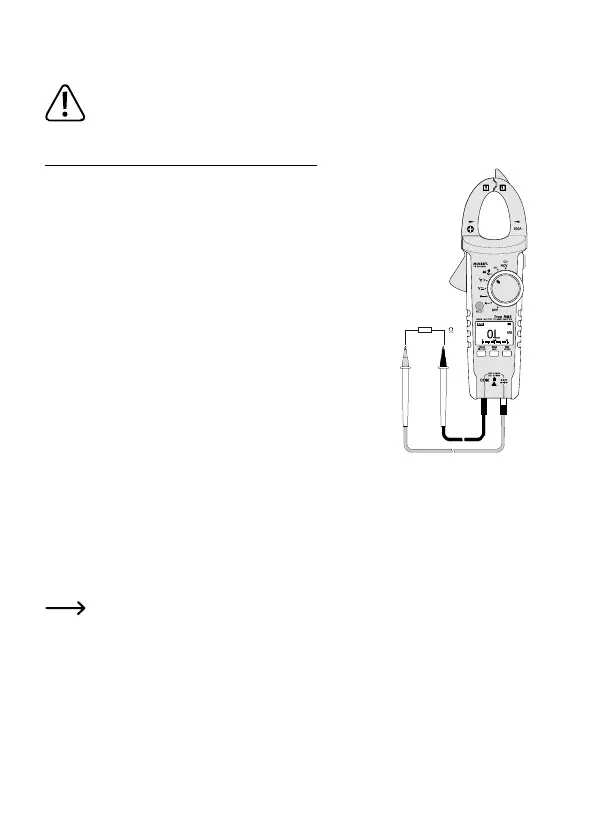

Zur Widerstandsmessung gehen Sie wie folgt vor:
- SchaltenSiedasDMMeinundwählendenMessbereich„Ω“.
- SteckenSiedieroteMessleitungindieΩ-Messbuchse(10),
die schwarze Messleitung in die COM-Messbuchse (9).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie
die beiden Messspitzen verbinden. Daraufhin muss sich ein
Widerstandswert von ca. 0 - 1,5 Ohm einstellen (Eigenwider-
stand der Messleitungen).
- Bei niederohmigen Messungen drücken Sie zweimal die Taste
„REL“ (11), um den Eigenwiderstand der Messleitungen nicht
indiefolgendeWiderstandsmessungeinießenzulassen.Im
Display erscheint ein kleines Delta-Symbol und die Hauptan-
zeige zeigt 0 Ohm. Die automatische Bereichswahl (AUTO)
ist deaktiviert. Im oberen kleinen Display wird der Gundwert
(Relative-Differenz) angezeigt.
- Verbinden Sie nun die beiden Messspitzen mit dem Messob-
jekt. Der Messwert wird, sofern das Messobjekt nicht hochoh-
mig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige stabilisiert
hat. Bei Widerständen >1 MOhm kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich
überschritten bzw. der Messkreis ist unterbrochen. Ein erneutes drücken der Taste „REL“
schaltet die Relativ-Funktion aus und aktiviert die Autorange-Funktion.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das
DMM aus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Mes-
spunkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz,
Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfäl-
schen.
21
