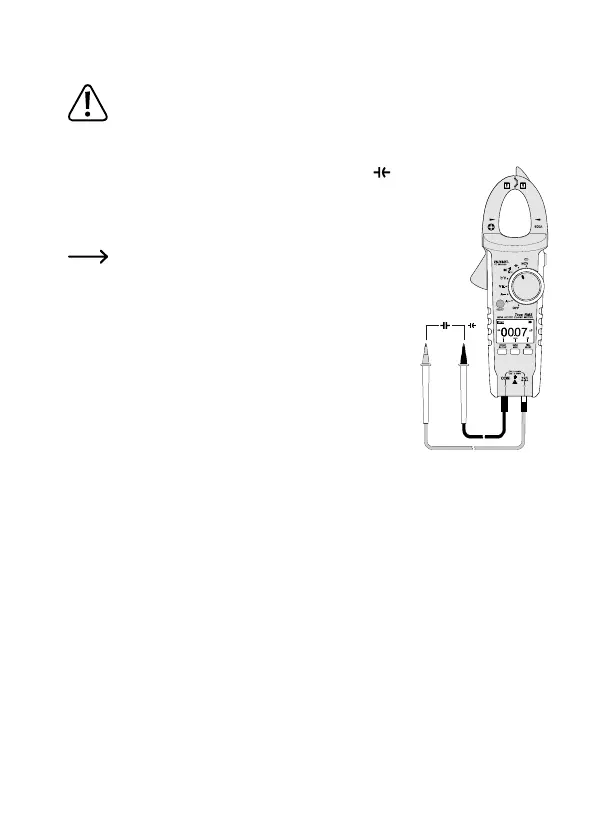

h) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
- Schalten Sie das DMM ein und wählen den Messbereich .
- Stecken Sie die rote Messleitung in die V-Messbuchse (10), die
schwarze Messleitung in die COM-Messbuchse (9).
- In der Anzeige erscheint die Einheit „nF“.
AufgrunddesempndlichenMesseingangskannesbei
„offenen“ Messleitungen zu einer geringen Wertanzei-
ge im Display kommen. Durch zweimaliges Drücken
der Taste „REL“ wird die Anzeige auf „0“ gesetzt und
die Auto-Range-Funktion deaktiviert. Im oberen klei-
nen Display wird der Gundwert (Relativ-Differenz) an-
gezeigt. Die REL-Funktion ist deshalb nur bei kleinen
Kapazitätswerten sinnvoll.
- Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/
schwarz = Minuspol) mit dem Messobjekt (Kondensator). Im
Display wird nach einer kurzen Zeit die Kapazität angezeigt.
Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Kapazitäten
>60 µF kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich
überschritten.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das
DMM aus.
