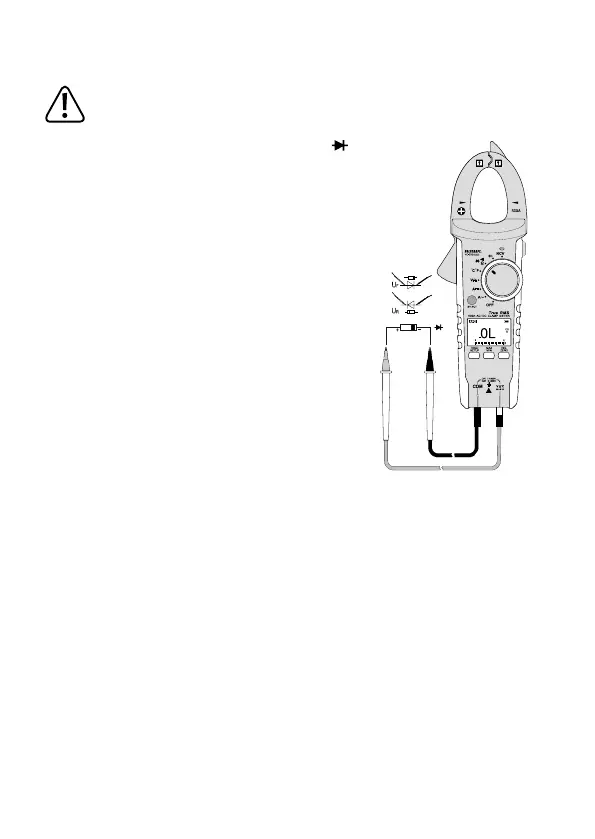

g) Test de diodes ;
Assurez-vous que tous les éléments du circuit, tous les circuits, tous les com-
posants à mesurer et autres objets de mesure soient impérativement hors ten-
sion et déchargés.
- Allumez le DMM et sélectionnez la gamme de mesure .
Appuyez deux fois sur la touche « SELECT » pour passer
sur la fonction de mesure. Le symbole pour le test de
diodes apparaît sur l‘écran d‘afchage. Une nouvelle
conrmation passe sur la fonction de mesure suivante,
etc.
- Enchezlecordondemesurerougedansleconnecteur
de mesure V (10) et le cordon de mesure noir dans le
connecteur de mesure COM (9).
- Assurez-vous de la continuité des cordons de mesure en
reliant les deux pointes de la sonde. Ensuite, vous devez
régler une valeur d‘environ 0,000 V.
- Connectez les deux pointes de la sonde avec l‘objet à
mesurer (diode).
- Àl’écran, la tensionde conduction « UF » s’afche en
volts (V). Si « OL » est visible, la diode est soit mesurée
en direction inverse (UR) soit défectueuse (interruption).
Effectuez en guise de contrôle une mesure de polarité
opposée. Quand il existe une tension de conduction de
<0,1 V, un signal sonore retentit.
- La mesure effectuée, retirez les cordons de mesure de
l´objet mesuré et éteignez le DMM.
