b) Strommessung „A“
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berüh-
ren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannun-
gen als 33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf
1000 V in CAT II und 600 V in CAT III nicht überschreiten.
Beachten Sie die erforderlichen Sicherheitshinweise, Vorschriften und Schutz-
maßnahmen zur Eigensicherung.
Die Strommessung erfolgt berührungslos über die aufklappbare Stromzange (2). Die Senso-
reninderStromzangeerfassen das Magnetfeld,das von stromdurchossenenStromleitern
umgeben ist. Eine Messung ist sowohl an isolierten als auch an unisolierten Stromleitern und
Stromschienen zulässig. Achten Sie darauf, dass der Stromleiter immer zentriert durch die
Stromzange verläuft (Pfeil-Hilfsmarkierungen beachten) und die Zange immer geschlossen ist.
Umgreifen Sie mit der Stromzange immer nur einen Stromleiter. Werden Hin- und
Rückleiter (z.B. L und N oder Plus und Minus) erfasst, heben sich die Ströme gegen-
seitig auf und Sie erhalten kein Messergebnis. Werden mehrere Außenleiter erfasst
(z.B. L1 und L2 oder Plusleiter 1 und Plusleiter 2), addieren sich die Ströme.
An der Zangenspitze ist ein Kabelselektor (1) vorhanden, mit
dem einzelne Stromleiter komfortabel aus einem Kabelbund
herausgesucht und besser gegriffen werden können.

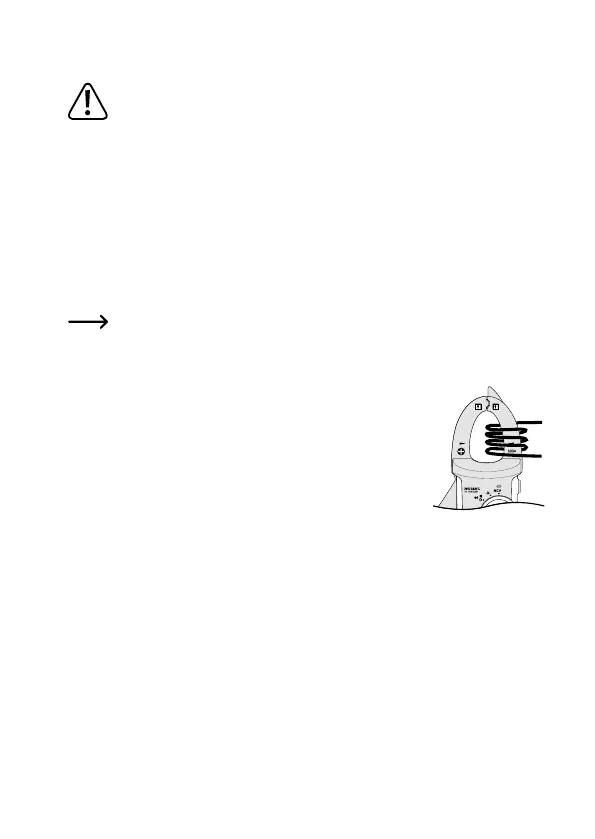

Bei geringen Strömen kann der Stromleiter mehrfach um
einen Schenkel der Stromzange gewickelt werden, um den
Gesamt-Messstrom zu erhöhen. Teilen Sie danach den ge-
messenen Stromwert durch die Anzahl der Wicklungen um
die Stromzange. Sie erhalten dann den korrekten Strom-
wert.
