VOLTCRAFT VC-590OLED - C) Mesure de la Tension V

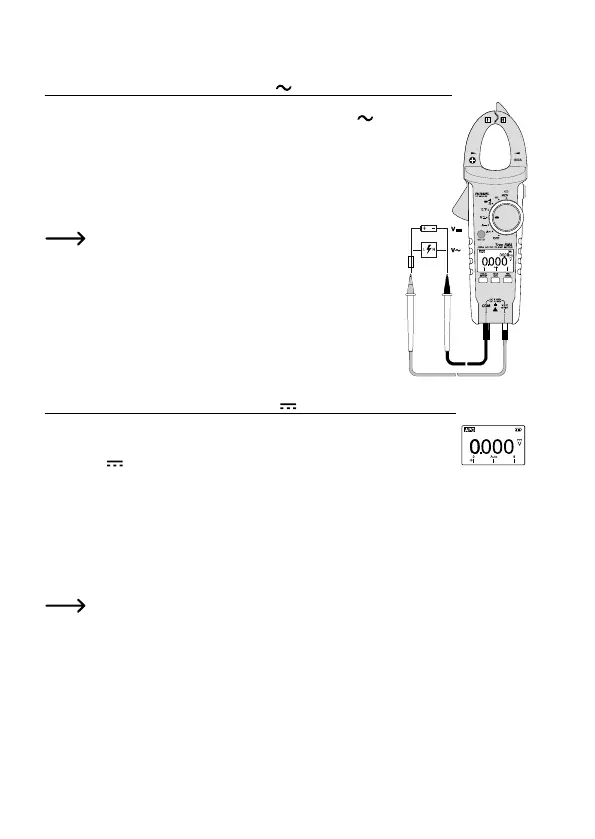

c) Mesure de la tension « V »
Pour mesurer les tensions alternées « AC » (V), procédez comme suit :
- Allumez le DMM et sélectionnez la gamme de mesure « V » ;
- Enchezlecordondemesurerougedansleconnecteurdeme-
sure V (10) et le cordon de mesure noir dans le connecteur de
mesure COM (9) ;
- Raccordez à présent les deux pointes de la sonde à l’objet à me-
surer (générateur, tension de réseau, etc.).
La gamme de tension « V DC/AC » montre une résistance
d’entrée de >10 MOhm.
- La mesure effectuée, retirez les cordons de mesure de l´objet
mesuré et éteignez le DMM.
Pour mesurer les tensions continues « DC » (V), procédez comme suit :
- Allumez le DMM et sélectionnez la gamme de mesure « V » ; appuyez sur la
touche « SELECT » (5) pour commuter vers la gamme de mesure DC ; sur
l’écran « » apparaît ;
- EnchezlecordondemesurerougedansleconnecteurdemesureV(10)etlecordonde
mesure noir dans le connecteur de mesure COM (9) ;
- Raccordez à présent les deux pointes de la sonde à l’objet à mesurer (pile, circuit, etc.) ;
la pointe de la sonde rouge correspond au pôle positif, la pointe de la sonde noire au pôle
négatif ;
- Lavaleuractuellemesuréeensembleavecchaquepolarités‘afchesurl’écrand‘afchage.
Dès qu’un négatif « - » précède la valeur mesurée d’une mesure de tension continue,
la tension mesurée est négative (ou les cordons de mesure sont inversés).
La gamme de tension « V DC/AC » montre une résistance d’entrée de >10 MOhm.
- La mesure effectuée, retirez les cordons de mesure de l´objet mesuré et éteignez le DMM.
