Messbuchsenwahl und Zuordnung der schwarzen und roten Messleitung
DMM schwarz rot
VC130-1 COM (5) mA/Ω (7)
VC150-1 COM (5) mA/Ω (7)
VC170-1 COM (5) V/Ω (8)
- Schalten Sie das DMM ein und wählen den Messbereich
- Stecken Sie die Messleitungen je nach Modell wie in der Tabelle ersichtlich in die entsprechenden Messbuchsen.
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen miteinander verbinden.
Daraufhin muss sich ein Wert von ca. 0 V einstellen. Die Leerlaufspannung beträgt ca. 3 V.

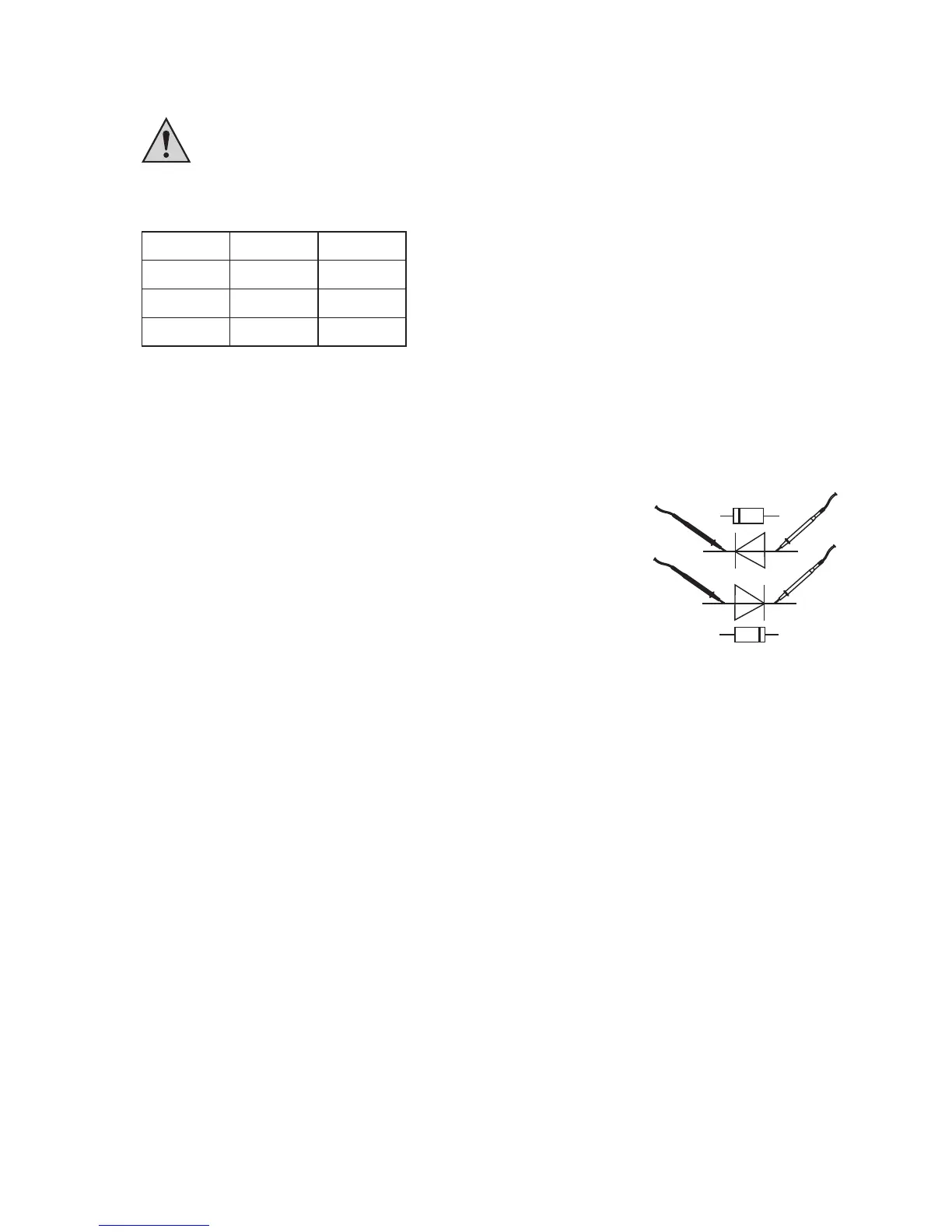

- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Ist das Symbol für „Überlauf“ ersichtlich, so wird die Diode in Sperrrichtung
gemessen oder die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle
eine gegenpolige Messung durch. Die rote Messleitung entspricht dem Pluspol
(Anode), die schwarze Messleitung dem Minuspol (Kathode). Eine Silizium-Diode
weist eine Durchlassspannung von ca. 0,5 – 0,8 V auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten
Sie das DMM aus. Drehen Sie den Drehschalter in Position „OFF“ bzw. schalten das Gerät über den „POWER“-
Schalter aus.
