- Schalten Sie das DMM ein und wählen den Messbereich „hFE“.
- Entfernen Sie alle Messleitungen vom Gerät.

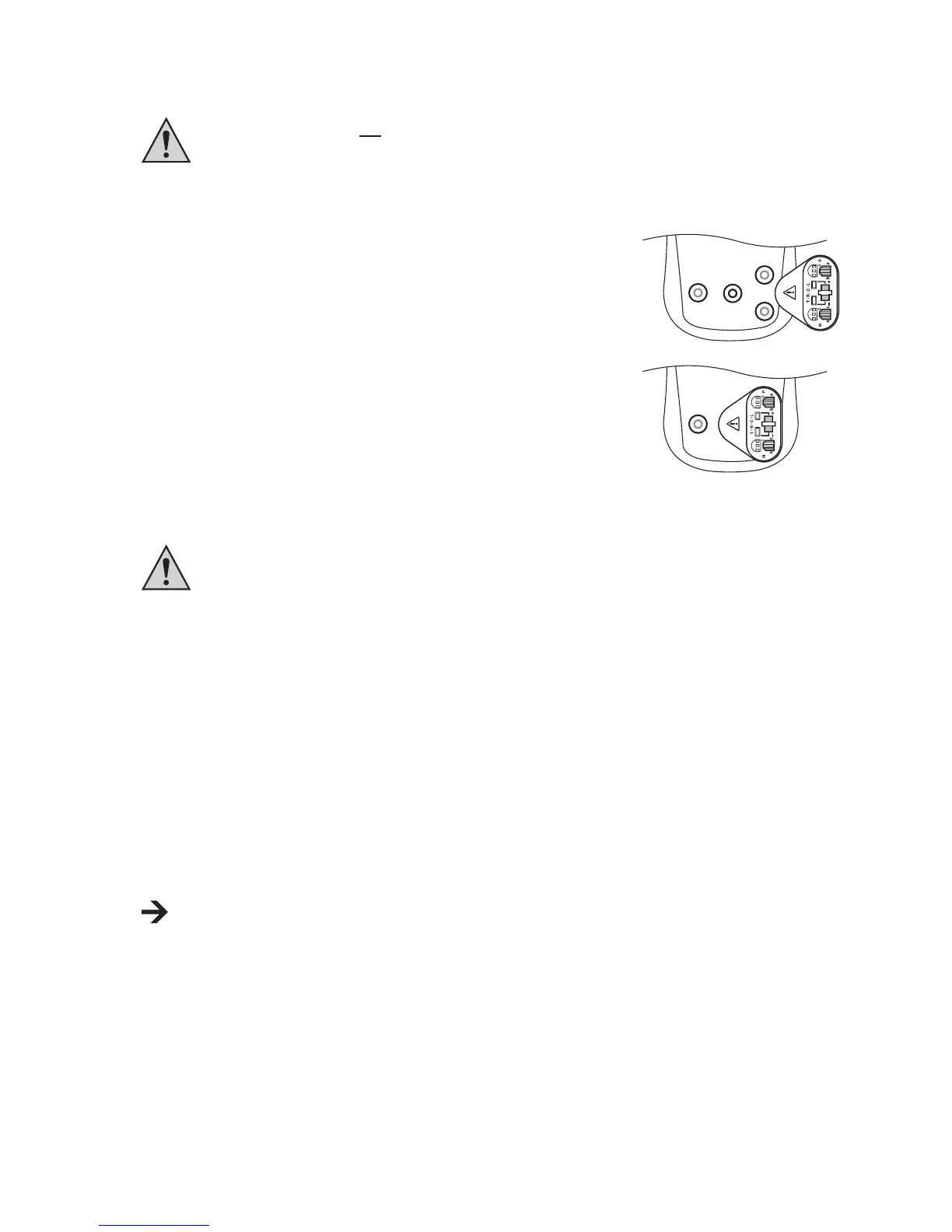

- Stecken Sie den optionalen Messadapter auf die drei Messbuchsen COM
(5) + V (8) + mA (7)
- Setzen Sie den zu testenden Transistor polungsrichtig in den entsprechen-
den Sockel. Der linke Sockel ist für NPN-Typen und der rechte Sockel für
PNP-Typen. SMD-Typen können ebenfalls getestet werden.
- Im Display wird der Verstärkungsfaktor „hFE“ angezeigt
- Entfernen Sie nach Messende den Adapter und schalten Sie das DMM
aus. Drehen Sie den Drehschalter in Position „OFF“ bzw. schalten das
Gerät über den „POWER“-Schalter aus.
- Schalten Sie das DMM ein und wählen den Messbereich „°C“.
- Entfernen Sie alle Messleitungen vom Gerät.
- Verbinden Sie den beiligenden Thermo-Fühler mit dem DMM. Der rote Stecker muss in die Buchse „°C“ (7), der
schwarze Stecker in die Buchse „COM“ (5).
- Setzen Sie nur die Fühlerspitze den Temperaturen aus.
- Im Display wird die Temperatur am Thermofühler angezeigt. Erscheint „I“ so wurde der Messbereich überschritten
oder es ist kein Fühler angeschlossener.
- Entfernen Sie nach Messende den Adapter und schalten Sie das DMM aus. Drehen Sie den Drehschalter in
Position „OFF“ bzw. schalten das Gerät über den „POWER“-Schalter aus.
Werden die beiden Buchsen „COM“ (5) und „°C“ (7) kurzgeschlossen, so wird die Umgebungstemperatur des
Messgerätes angezeigt.
Bei Verwendung von K-Typ Fühlern mit Miniatursteckern ist der Einsatz des optionalen Messadapters
notwendig (siehe Kapitel „Optionaler Messadapter“).
