Sélection de la douille de mesure et allocation des câbles de mesure noir et rouge

DMM noir rouge

VC130-1 COM (5) mA/Ω (7)

VC150-1 COM (5) mA/Ω (7)

VC170-1 COM (5) V/Ω (8)

- Allumez le DMM et choisissez la plage de mesure

- Selon votre modèle, enchez les câbles de mesure dans les douilles de mesure correspondantes comme indiqué

dans le tableau.

- Assurez-vous de la continuité des câbles de mesure en reliant ensemble les deux pointes de mesure. Une valeur

d’env. 0 V devra donc ensuite s’afcher. La tension à vide s’élève à env. 3 V.

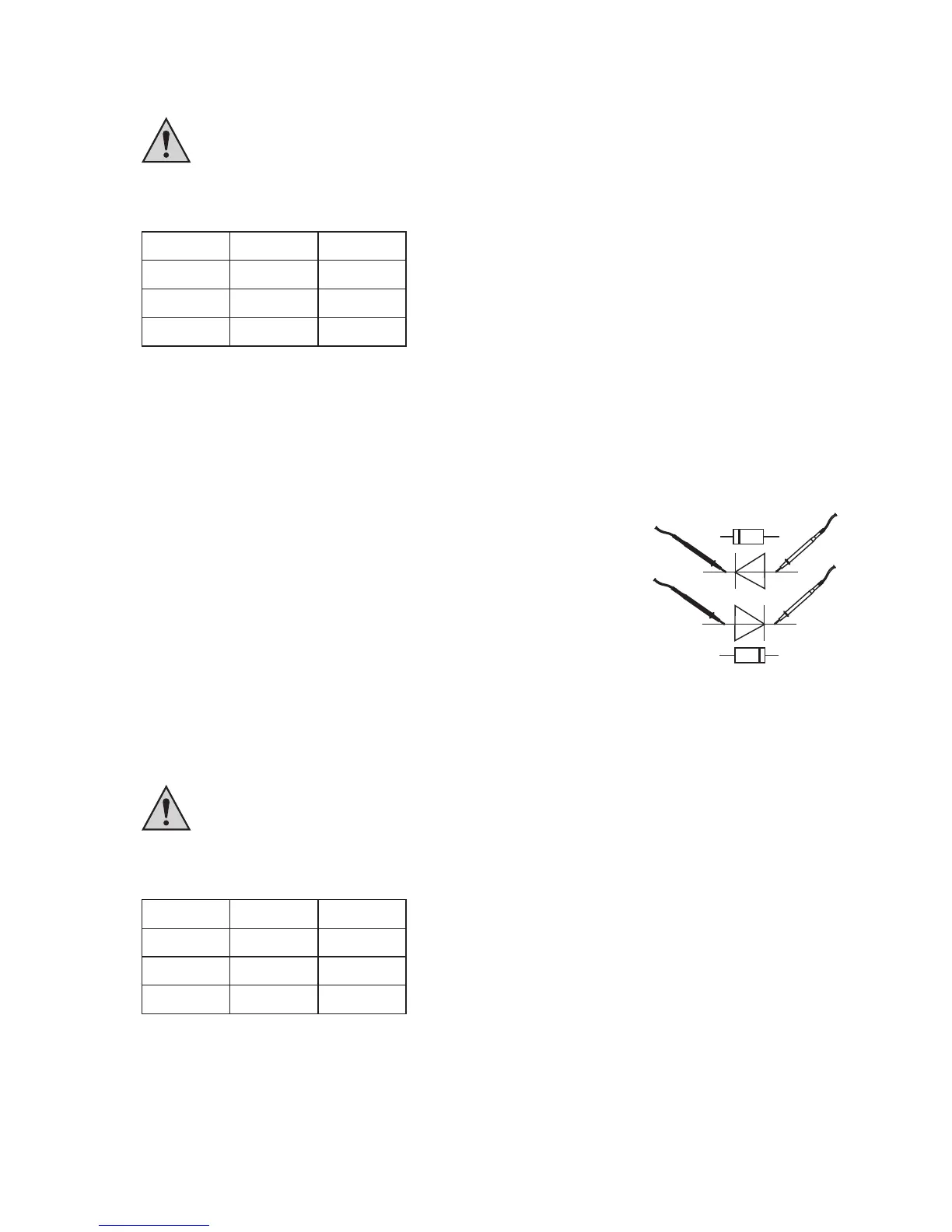

- Reliez les deux pointes de mesure à l’objet à mesurer (diode).

- La tension de conduction s’afche à l’écran en volts (V). Lorsque le symbole pour

« Surcharge » est visible, soit la diode est mesurée en sens inverse soit elle est

défectueuse (interruption). Effectuez en guise de contrôle une mesure contraire.

Le câble de mesure rouge identie le pôle positif (anode) et le câble de mesure

noire le pôle négatif (cathode). Une diode au silicium présente une tension de

conduction d’env. 0,5 à 0,8 V.

- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM. Tournez le bouton

rotatif en position „OFF“ ou éteignez l’appareil à l’aide de l’interrupteur „POWER“.


