Wilo Stratos MAXO User Manual

fr
Notice de montage et de mise en service Wilo-Stratos MAXO/-D/-Z 67
▪Stratos MAXO/ Stratos MAXO-D: le circulateur fonctionne selon les
réglages d'usine. ➜ Application: radiateur; mode de régulation:
Dynamic Adapt plus.
▪Stratos MAXO-Z: le circulateur fonctionne selon les réglages
d'usine. ➜ Application: bouclage d'eau chaude sanitaire; Mode de
régulation: température T-const.
Démarrage avec les réglages d'usine
La pompe fonctionne pour des radiateurs
Démarrer le dégazage
Procédure automatique
Premiers réglages
pour la mise en service
La pompe a été
correctement installée!
La pompe fonctionne
actuellement avec les réglages
d'usine:
BIENVENUE - WILO-STRATOSMAXO
Application:
Radiateur
Mode de régulation:
Dynamic Adapt plus

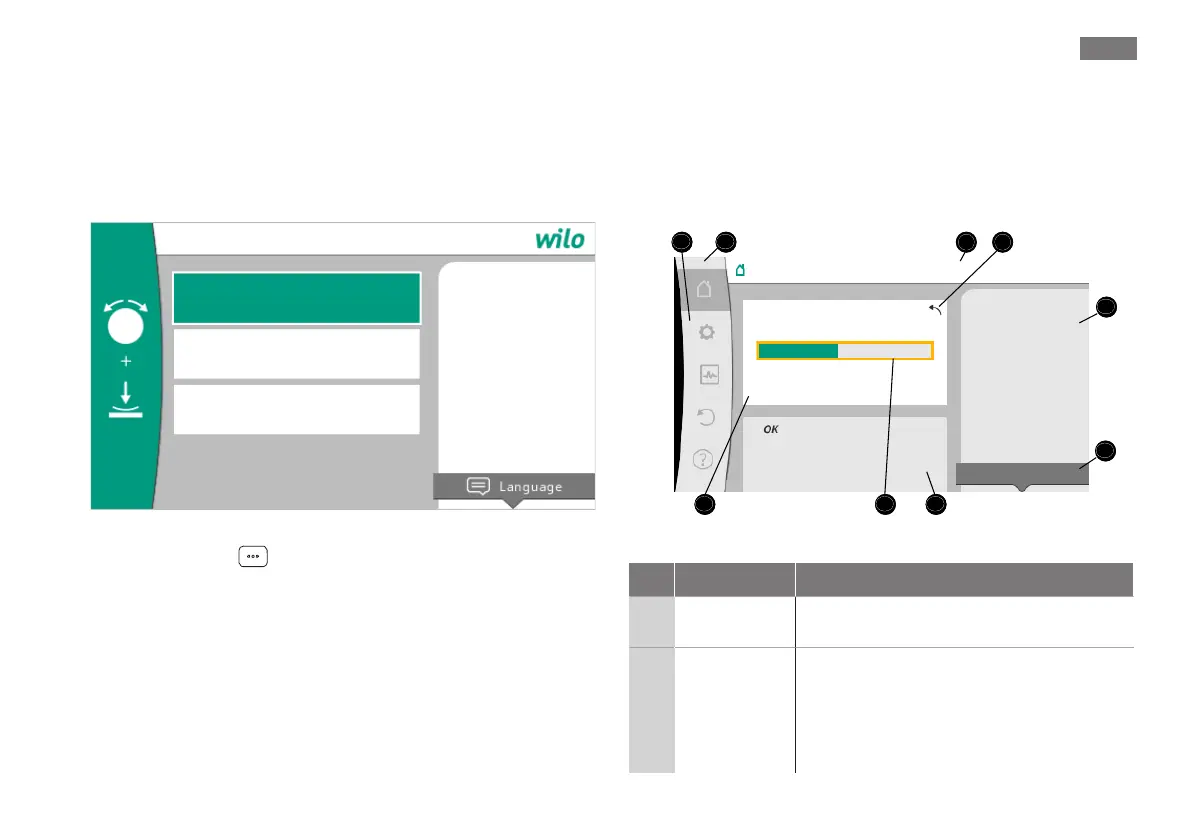

Fig.1: Menu de réglage initial
La touche contexte permet, le cas échéant, de modifier la
langue dans le menu de réglage.
Tant que le menu de réglage initial est ouvert, la pompe fonctionne
en réglage d'usine.
▪En appuyant sur le bouton de commande pour activer la fonction
«Démarrage avec les réglages d'usine», l'utilisateur quitte le menu
de réglage initial. L'affichage passe au menu principal. La pompe
continue de fonctionner avec les réglages d'usine.
▪Il est toujours possible d'effectuer des réglages une fois que la
purge a commencé.
▪Le menu «Premiers réglages» permet notamment de sélectionner
et de régler la langue, les unités, les applications et le fonctionne-
ment ralenti. Les réglages initiaux sélectionnés sont confirmés en
activant la fonction «Quitter le réglage initial». L'affichage passe
au menu principal.
Page d'accueil
Radiateur – Pression différentielle Δp-v
Fonctionnement normal
Consigne de HMT
Point de fonctionnement:
Δp-v
Valeurs mesurées:
Q =
H =
T fluide
=
P élec. =
W élec. =
10,3m³/h
2,0m
68,2°C
160W
42,0kWh
Autres réglages
1.1
1
2 6
7
3
4 5
8
6,1m
6,9
1,0 12,0
Fig.2: Page d'accueil
Pos. Désignation Explication
1
Zone de menu
principal
Sélection de divers menus principaux
1.1
Zone d'état:
Affichage
d'une erreur,
d'un avertis-
sement ou
Remarque sur un processus en cours, un
message d'erreur ou d'avertissement.
Bleu: Processus ou affichage du statut de la
communication (communication mo-
duleCIF)

Wilo Stratos MAXO Specifications

General

Product Name	Wilo Stratos MAXO
Category	Water Pump
Control Type	Electronic
Display	LCD
Temperature Range	-10°C to +110°C
Motor Type	EC Motor
Power Supply	1~230 V, 50/60 Hz
Voltage	230 V
Frequency	50/60 Hz
Pump Type	Circulation Pump
Application	Heating, Cooling
Energy Efficiency Index	EEI ≤ 0.20
Max Operating Pressure	10 bar
Operating Mode	Constant Speed
Material	Cast Iron, Stainless Steel
Connection Size	DN 32 to DN 100
