Wilo Stratos MAXO - Page 68

fr
68 WILO SE 2019-11
Pos. Désignation Explication
des informa-
tions de pro-
cessus
Jaune: Avertissement
Rouge: Erreur
Gris: Aucun processus n'est exécuté en ar-
rière-plan, aucun message d'erreur ou
d'avertissement.
2
Ligne de titre Affichage de l'application et du mode de
régulation actuellement réglés.
3
Champ d'affi-
chage de la
valeur de
consigne
Affichage des valeurs de consigne actuelle-
ment réglées.
4
Éditeur de va-
leur de
consigne
Cadre jaune: L'éditeur de valeur de
consigne s'ouvre en appuyant sur le bouton
de commande et permet de modifier une
valeur.
5
Influences ac-
tives
Affichage des influences sur le mode de ré-
gulation paramétré
p. ex: fonctionnement ralenti activé, No-
Flow Stop OFF (voir tableau «Influences
actives»). Cinq influences actives peuvent
être affichées.
6
Avis de réini-
tialisation
Lorsque l'éditeur de valeur de consigne est
actif, montre la valeur de consigne réglée
avant la modification de la valeur.
La flèche indique qu'il est possible de reve-
nir à la valeur précédente à l'aide de la
touche retour.
Pos. Désignation Explication
7
Données
d'exploitation
et zone des
valeurs de
mesure
Affichage des données d'exploitation et va-
leurs de mesure actuelles.
8
Avis de menu
contextuel
Propose des options contextuelles dans un
menu contextuel spécifique.

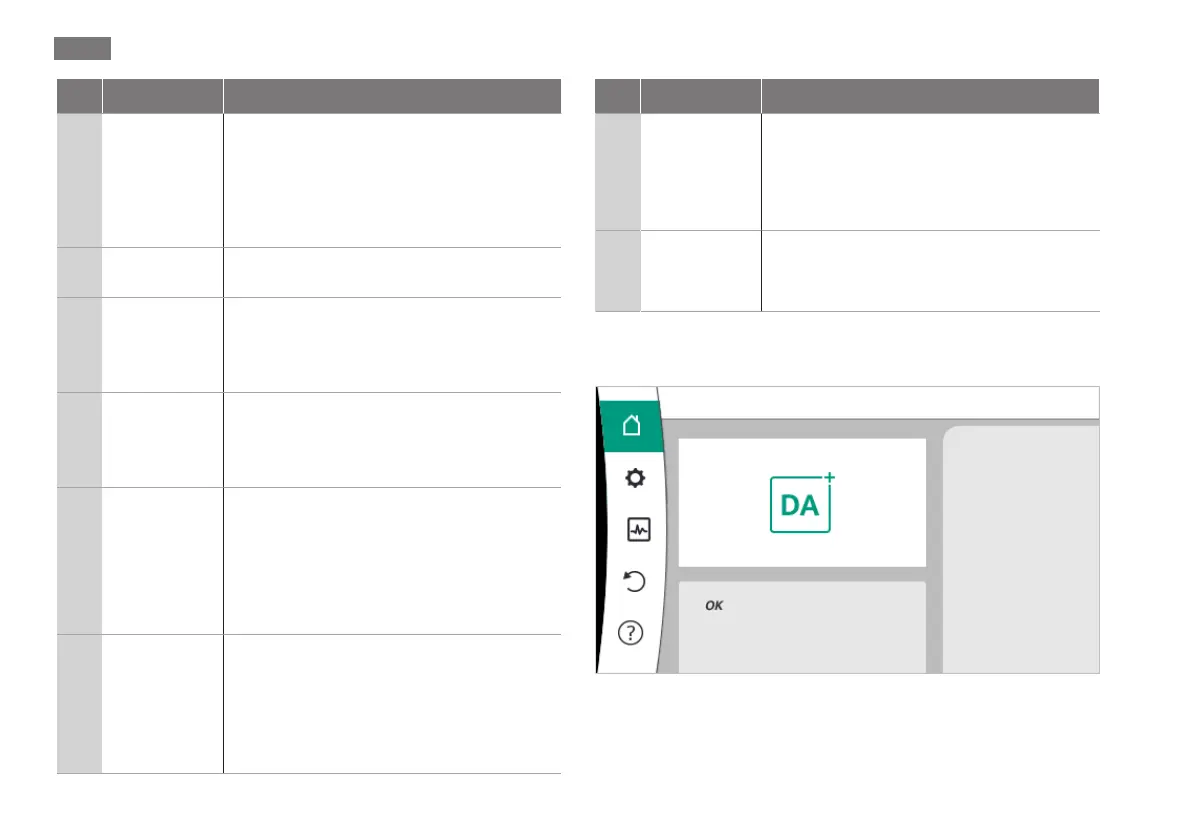

Tabl.8: Page d'accueil
Menu principal (Stratos MAXO)
Radiateur – Dynamic Adapt plus
Fonctionnement normal
Point de fonctionnement:
DA plus
Q =
H =
13,0m³/h
2,6m
Valeurs mesurées:
T fluide =
P élec. =
W élec. =
70,9°C
202,0W
4200,0kWh
