Yamaha DTX-Multi 12 - Page 73

DTXM12
8

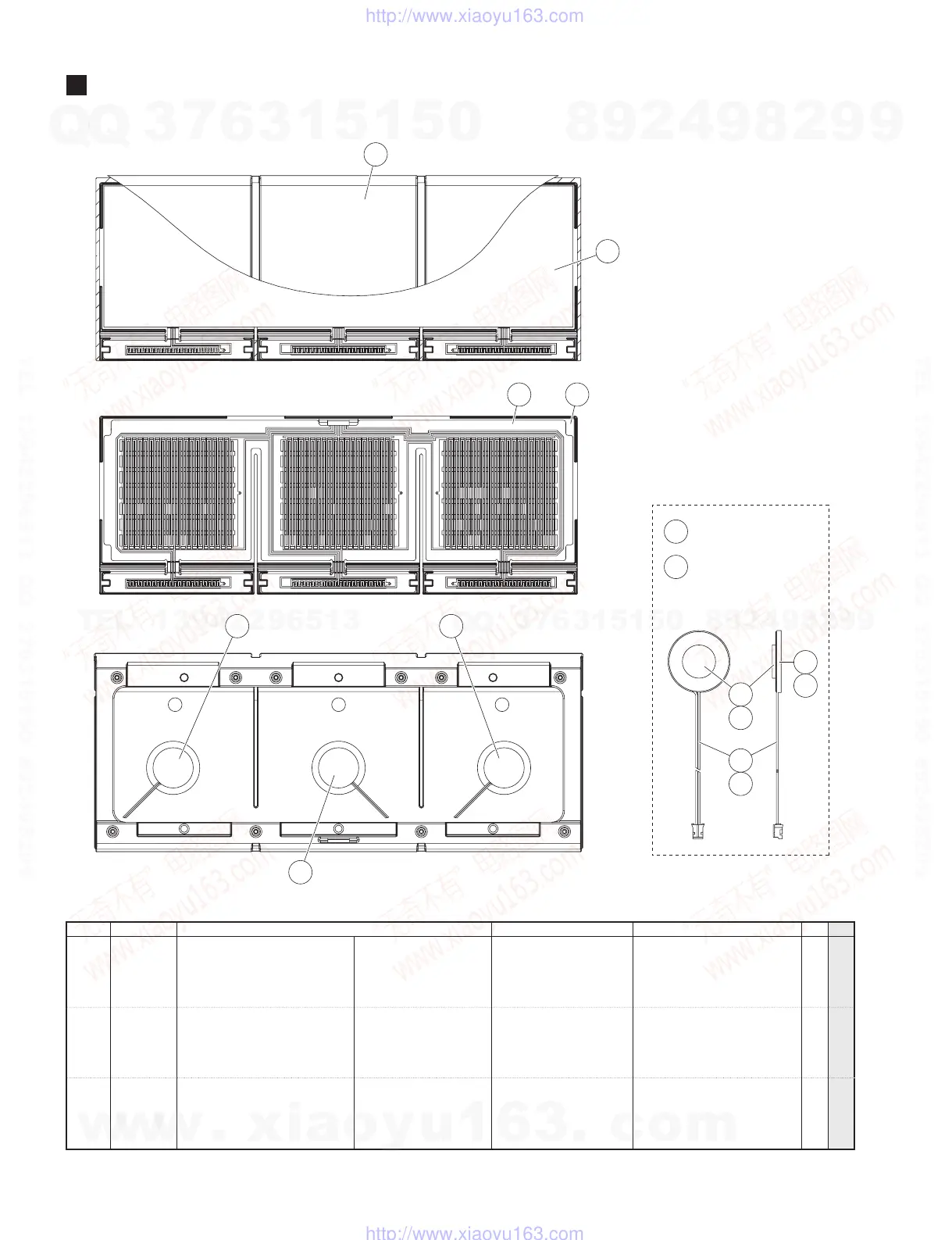

PAD ASSEMBLY
パッド組立品
DTXM12
-- PAD ASSEMBLY
パッド組立品
(WQ67630)
*
10 WQ676400 RUBBER PAD
ラバーパッド
*
20 WQ676500 PAD BODY
パッドボディ
*
30 WQ676600 PAD SHEET SWITCH
パッドシートＳＷ
*
40 WQ676700 INNER PAD LE-20
インナーパッド
*
50 WR793300 SENSOR UNIT ST
センサユニットＳＴ
2
50a -- CONNECTOR ASSEMBLY PAD-S PH2P-F
ＰＡＤ−Ｓ束線
(WR06500)
50b -- PIEZO TAPE
ピエゾテープ
(WS10560)
50c -- SENSOR TAPE H-32 T=1.5
センサテープ
(WQ67680)
*
60 WR793400 SENSOR UNIT CT
センサユニットＣＴ
60a -- CONNECTOR ASSEMBLY PAD-C PH2P-F
ＰＡＤ−Ｃ束線
(WR13430)
60b -- PIEZO TAPE
ピエゾテープ
(WS10560)
60c -- SENSOR TAPE H-32 T=1.5
センサテープ
(WQ67680)
<Bottom view>
<Top view>
<Top view>
20
50b
60b
50a
60a
50c
60c
10
40
30
50
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT CT
（センサユニットCT）
60
SENSOR UNIT CT
（センサユニットCT）
50
SENSOR UNIT ST
（センサユニットST）
50
60
PAD ASSEMBLY
（パッド組立品）
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY RANK
*
: New Parts RANK: Japan only
