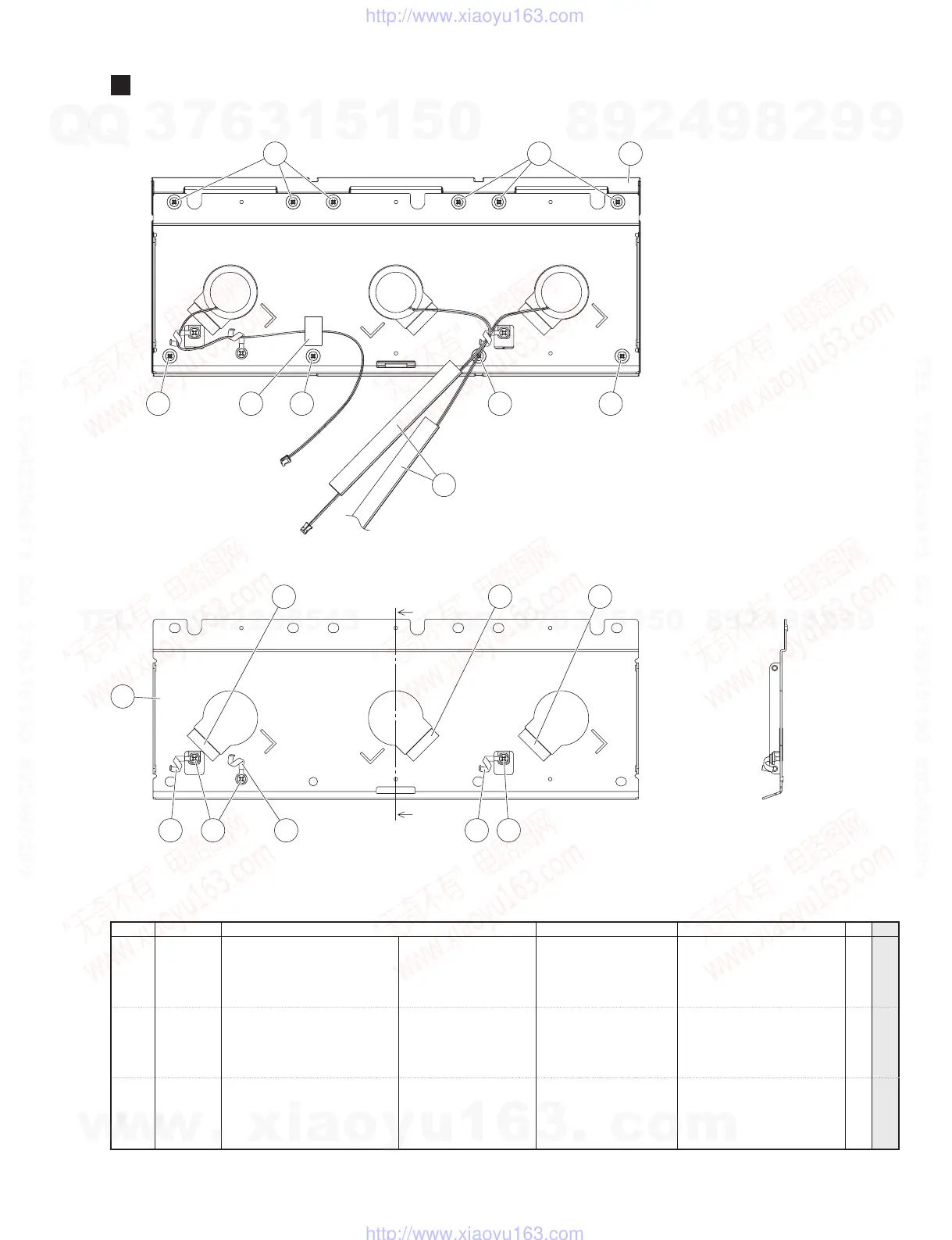

DTXM12
7
PAD UNIT R
パッドユニットR
DTXM12
-- PAD UNIT R
パッドユニットR
(WR84200)
10 -- PAD SUPPORT PLATE R
パッド支板R
(WR48810)
20 -- PAD ASSEMBLY
パッド組立品
(WQ67630)
30 CB836200 CORD CLAMPER S-70B-E
束線止め
302
40 WE877900 BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2W3
Sタイト+BIND
301
50 WF76550R PW HEAD TAPPING SCREW-P 3.0X10-10 MFZN2W3
Pタイト+PWH
10 01
60 -- WIRING TAPE 12
束線テープ12
(WR77780) 2
*
80 WR989000 PROTECTION TAPE 30X20
束線保護テープ
3
90 -- ADHEDIVE TAPE FILAMENT 12X50M
粘着テープ
(WX41580)
10
80 80 80
3030 40 30 40
50 5090
60
5050
50 50
<Bottom view>
<Bottom view>
B
B
20
PAD ASSEMBLY: See page 8
(パッド組立品)
<Cross-section view B-B >
(断面図B‒B)
PAD UNIT R
(パッドユニット R)
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY
RANK
*
: New Parts RANK: Japan only
