DTXM12
6
PAD UNIT F
(パッドユニット F)
PAD UNIT F
パッドユニットF
DTXM12
-- PAD UNIT F
パッドユニットF
(WQ92970)
10 -- PAD SUPPORT PLATE F
パッド支板F
(WQ67800)
20 -- PAD ASSEMBLY
パッド組立品
(WQ67630)
30 CB836200 CORD CLAMPER S-70B-E
束線止め
202
40 WE877900 BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2W3
Sタイト+BIND
201
50 WF76550R PW HEAD TAPPING SCREW-P 3.0X10-10 MFZN2W3
Pタイト+PWH
10 01
60 -- WIRING TAPE 16
束線テープ16
(WR77790)
70 -- FELT 340X10
フェルト
(WR48790)
*
80 WR989000 PROTECTION TAPE 30X20
束線保護テープ
3
10
80 80 80
3030 40 40 70
20
50 50
60
5050
50 50

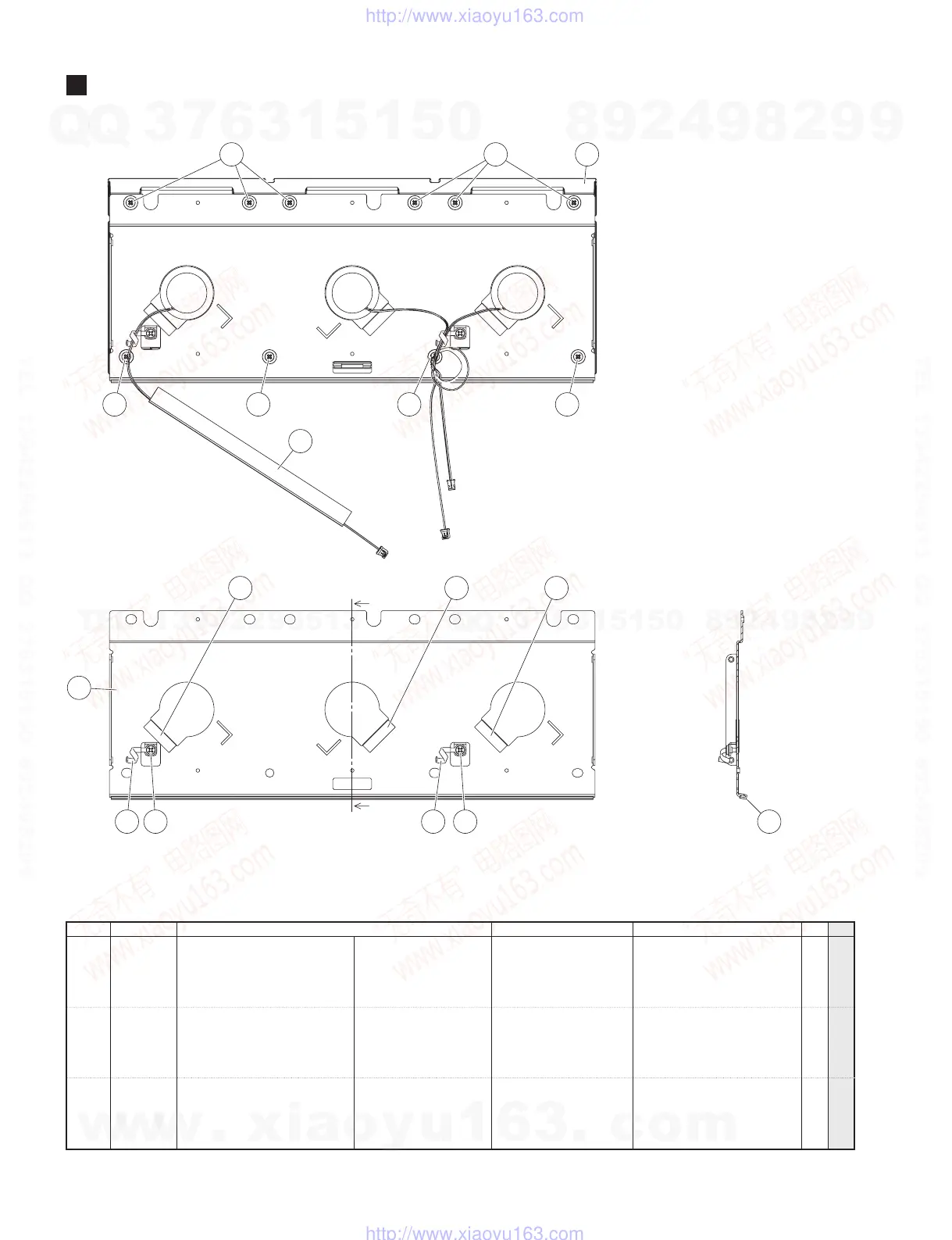

<Bottom view>
<Bottom view>
<Cross-section view A-A >
(断面図A‒A)
A
A
PAD ASSEMBLY: See page 8
(パッド組立品)
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY
RANK
*
: New Parts RANK: Japan only
