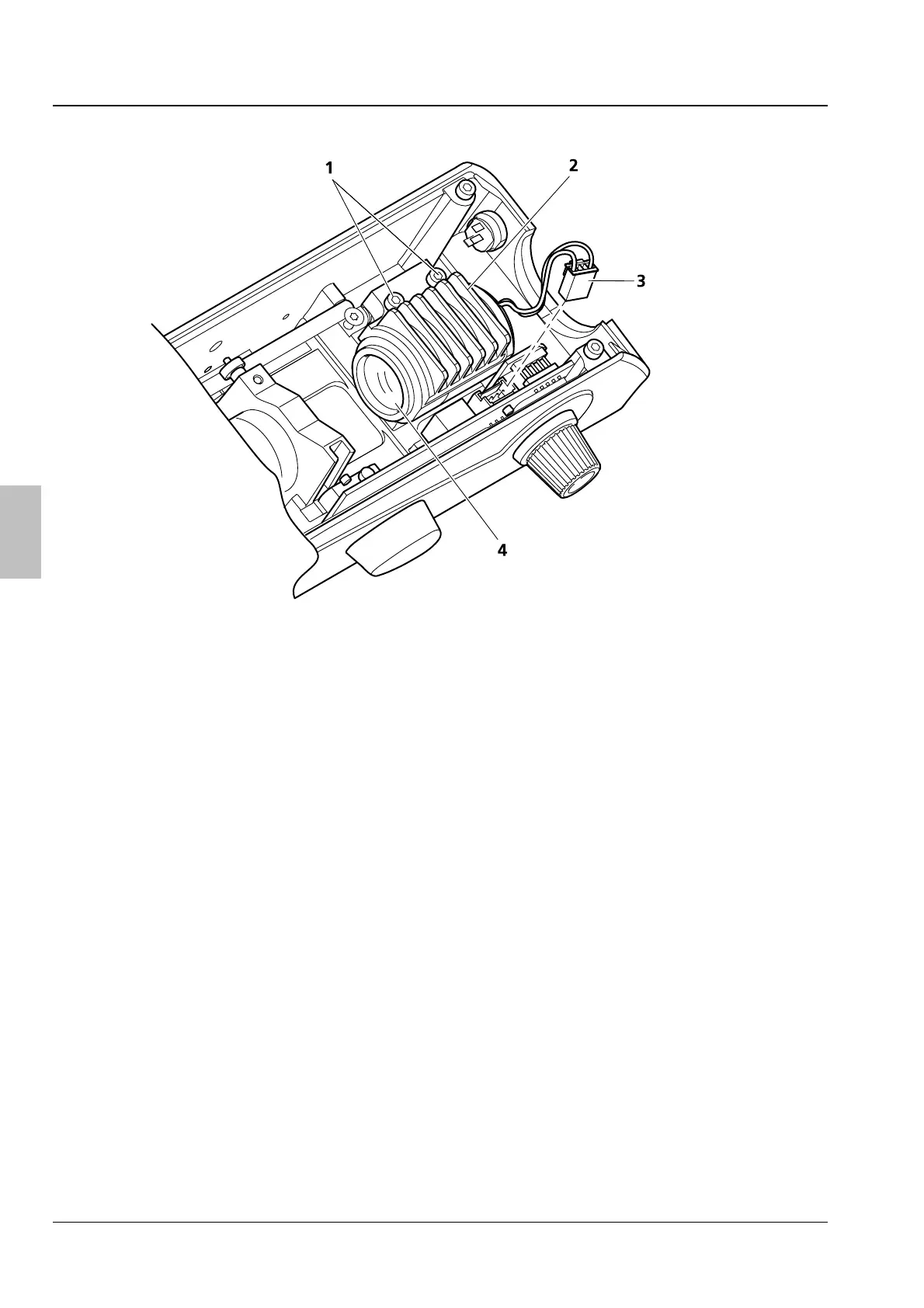

Figura 34 Módulo LED para luz reflejada
• Volver a colocar el portador (
Figura 34/2), apretar los tornillos (Figura 34/1) sólo ligeramente para
poder desplazar aún el módulo LED dentro de la guía.
• Empujar el módulo LED hacia delante (lado del operador) hasta el tope y apretar los tornillos
(
Figura 33/1) con la fuerza de la mano. Este paso es necesario para re-establecer la perfecta
configuración óptica.
• Enchufar el conector (
Figura 34/3) de nuevo en la placa de circuito impreso.
• Poner la tapa sobre el dispositivo y apretar los tres tornillos de sujeción (
Figura 33/1) después de haber
tirado la tapa en dirección de la flecha hacia la esquina delantera derecha (
Figura 33), para alinear de
nuevo el eje óptico con toda exactitud.
• Volver a poner el tubo (véase también el apartado
3.5.1).
