Carl Zeiss Cuidado e eliminação de falhas Primo Star / Primo Star iLED
38 M60-2-0011 v 08/2008
Portu
uês

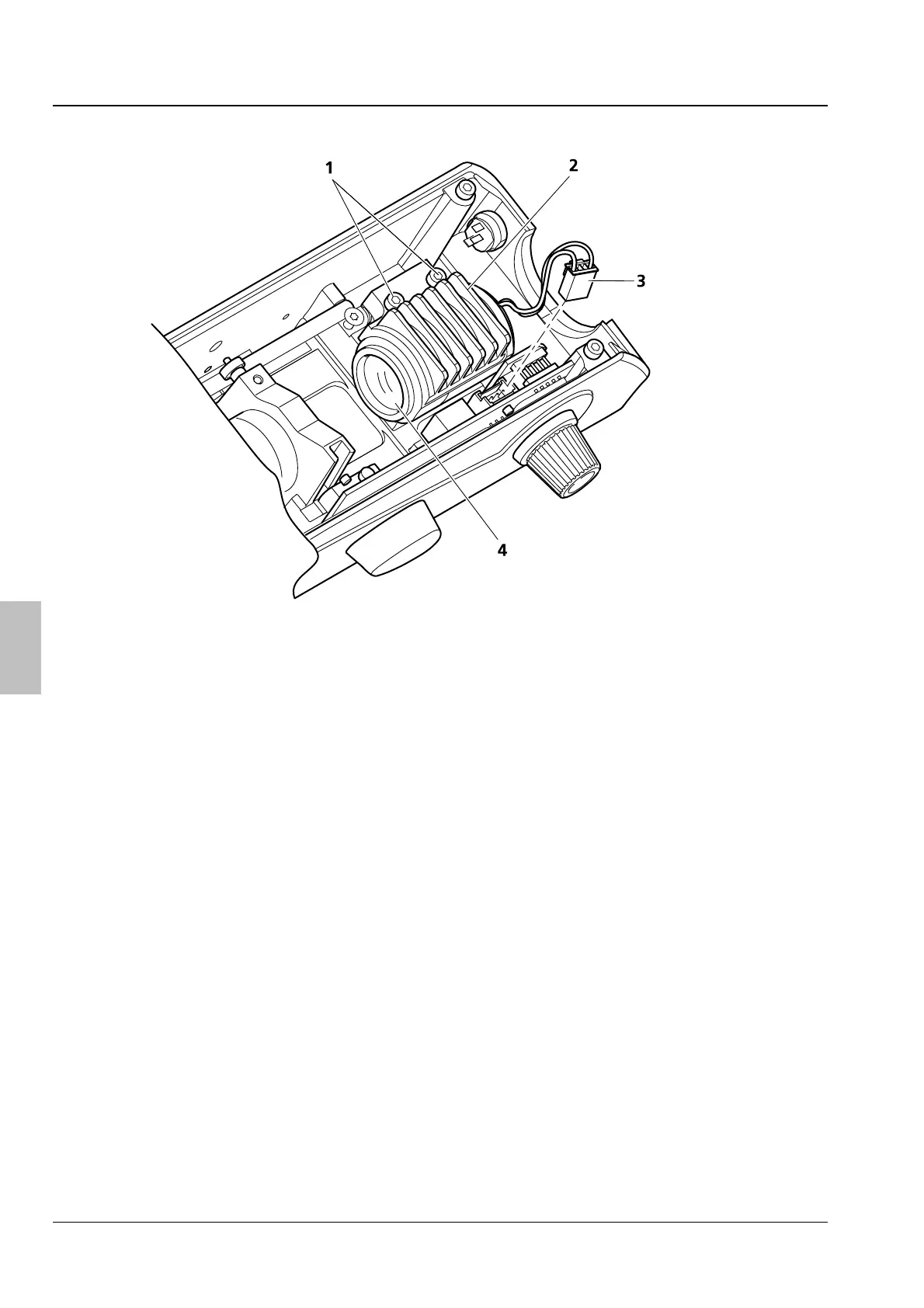

Figura 34 Unidade LED par luz refletida
• Colocar de novo o suporte (
Figura 34/2), apertar só levemente os parafusos (Figura 34/1) de modo que
a unidade LED possa ser deslocada ainda na guia.
• Empurrar a unidade LED para frente (lado do operador) contra o encosto e apertar os parafusos
(
Figura 33/1). Este passo é necessário para restabelecer a ótima configuração óptica.
• Inserir o conector (
Figura 34/3) novamente na placa de circuito.
• Colocar a tampa e apertar os três parafusos de fixação (
Figura 33/1), tirando primeiro a tampa para a
aresta dianteira direita, em direção da seta (
Figura 33), para que o eixo óptico seja de novo correto.
• Colocar o tubo novamente (vide também item
3.5.1).
