Primo Star / Primo Star iLED Inbetriebnahme und Bedienung Carl Zeiss
M60-2-0011 v 08/2008 29
Deutsch
− Dazu zunächst die Klemmschraube (Bild 16/12)
am Kondensorträger lockern und Kondensor
nach vorn herausziehen (ggf. Kondensorträger
mit Rändelknopf (
Bild 16/22) absenken).
− Schlitzschraube (Bild 24) herausdrehen und in
die entsprechende Bohrung rechts oder links
einschrauben. Kondensor wieder einsetzen.
• Schieber bis zur spürbaren Rastposition nach
rechts (rechts oder links beim Schieber mit zwei
Phasenkontrastpositionen) schieben, bis sich die
Phasenblende im Strahlengang befindet.
Die Mittelposition des Schiebers Ph 1 /
H / Ph 2 ist werkseitig mit einem Filter
(∅ 22 mm) versehen. Dieser kann nach
Entfernen des Halteringes getauscht
oder herausgenommen werden.
• Aperturblende des Kondensors mit dessen Hebel vollständig öffnen (linker Anschlag).
• Beleuchtungsintensität anpassen.
• Ringblenden-Zentrierung entsprechend der Darstellung im
Bild 23 kontrollieren. Dazu ein Okular
herausnehmen und durch den Diopter ersetzen.
• Wenn notwendig, Zentrierung der Ringblende (
Bild 23/A) über die beiden Justierschrauben des
Schiebers (
Bild 22/5) mit den beiden Innensechskantschlüsseln SW 1,5 (Bild 22/4) vornehmen, bis die
Darstellung dem (
Bild 23/B) entspricht.
• Anschließend Diopter wieder durch das Okular ersetzen.
Für Dunkelfeldanwendungen wird anstelle des Schiebers für Phasenkontrast der Schieber für
Dunkelfeld verwendet.

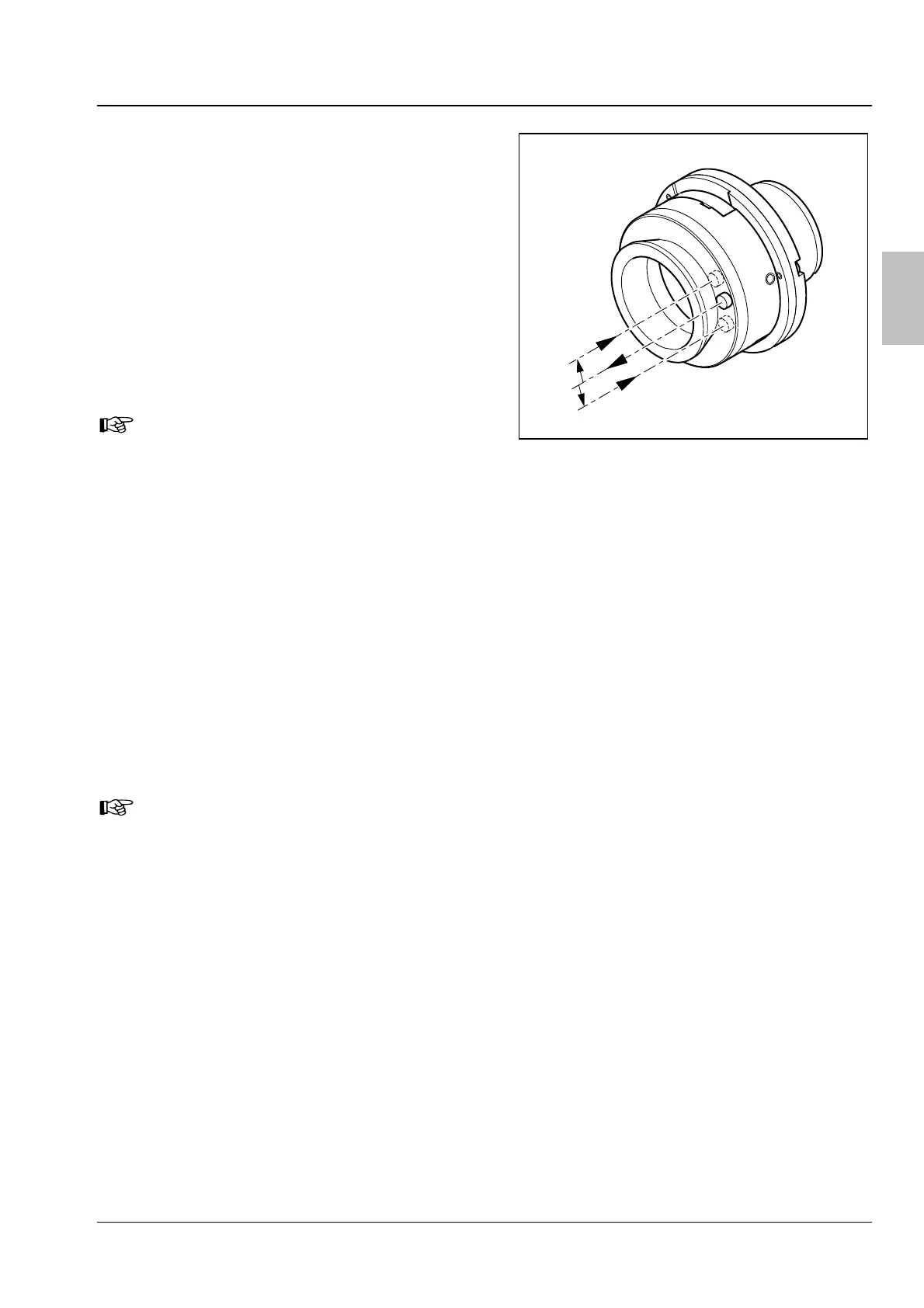

Bild 24 Schlitzschraube an Unterseite des
Kondensors
