Wichtige Punkte zu explosionsgefährdeten Atmosphären
Der Messumformer darf nur mit ordnungsgemäßer Zertizierung in explosionsgefährdeten Bereichen eingebaut werden. Das
Zertizierungsschild ist dauerhaft seitlich am oberen Gehäuse des Messumformers angebracht (siehe Bild).
Die Druckmessumformer der Serie 266 kann folgende Zertizierungen aufweisen:
Messumformer
Der Messumformer kann direkt an die Absperrarmatur angeanscht werden. Wahlweise steht ein Befestigungswinkel für die Wand-
oder Rohrmontage (2“-Rohr) als Zubehör zur Verfügung. Um Nullpunktverschiebungen zu vermeiden, sollte der Messumformer so
montiert werden, dass die Achsen des Prozessansches vertikal stehen (horizontal beim Barrel-Gehäuse). Wird der Messumformer
schräg angebaut, würde der hydrostatische Druck der Füllüssigkeit einen Druck auf die Messmembran ausüben und somit eine
Nullpunktverschiebung verursachen! Dies würde eine Nullpunkt-Korrektur erfordern. Druckmessumformer können in beliebiger Position
installiert werden. Bitte nicht angeschlossene Prozessanschlüsse am Sensor mit den beiliegenden Verschlussschrauben (1/4-18 NPT)
verschließen. Hierfür den ofziell zugelassenen Dichtungswerkstoff verwenden..
ATEX INTRINSIC SAFETY
II 1 G Ex ia IIC T6 und II 1/2 G Ex ia IIC T6
II 1 D Ex iaD 20 T85°C und II 1/2 D Ex iaD 21 T85°C
ATEX EXPLOSION PROOF
II 1/2 G Ex d IIC T6 und II 1/2 D Ex tD A21 IP67 T85°C
ATEX TYPE "N" / EUROPE:
II 3 G Ex nL IIC T6 und II 3 D Ex tD A22 IP67 T85°C
KOMBINIERT ATEX, ATEX FM und FM Kanada
Siehe detaillierte Klassikationen.
FM-Zulassungen USA und FM-Zulassungen Kanada:
Explosionproof (US): Class I, Div. 1, Groups A, B, C, D
Explosionproof (Canada): Class I, Div. 1, Groups B, C, D
Dust ignitionproof : Class II, Div. 1, Groups E, F, G
Nonincendive: Class I, Div. 2, Groups A, B, C, D
Intrinsically safe: Class I, II, III, Div. 1, Groups A, B, C, D, E, F, G
Class I, Zone 0, AEx ia IIC T6/T4 (FM US)
Class I, Zone 0, Ex ia IIC T6/T4 (FM Canada)
IEC (Ex):
Siehe detaillierte Klassikationen ATEX
INTRINSIC SAFETY/CHINA
NEPSI approval Ex ia IIC T4-T6
FLAMEPROOF/CHINA
NEPSI approval Ex d IIC T6
GOST (Russland), GOST (Kasachstan), Inmetro (Brasilien)
auf Grundlage von ATEX.

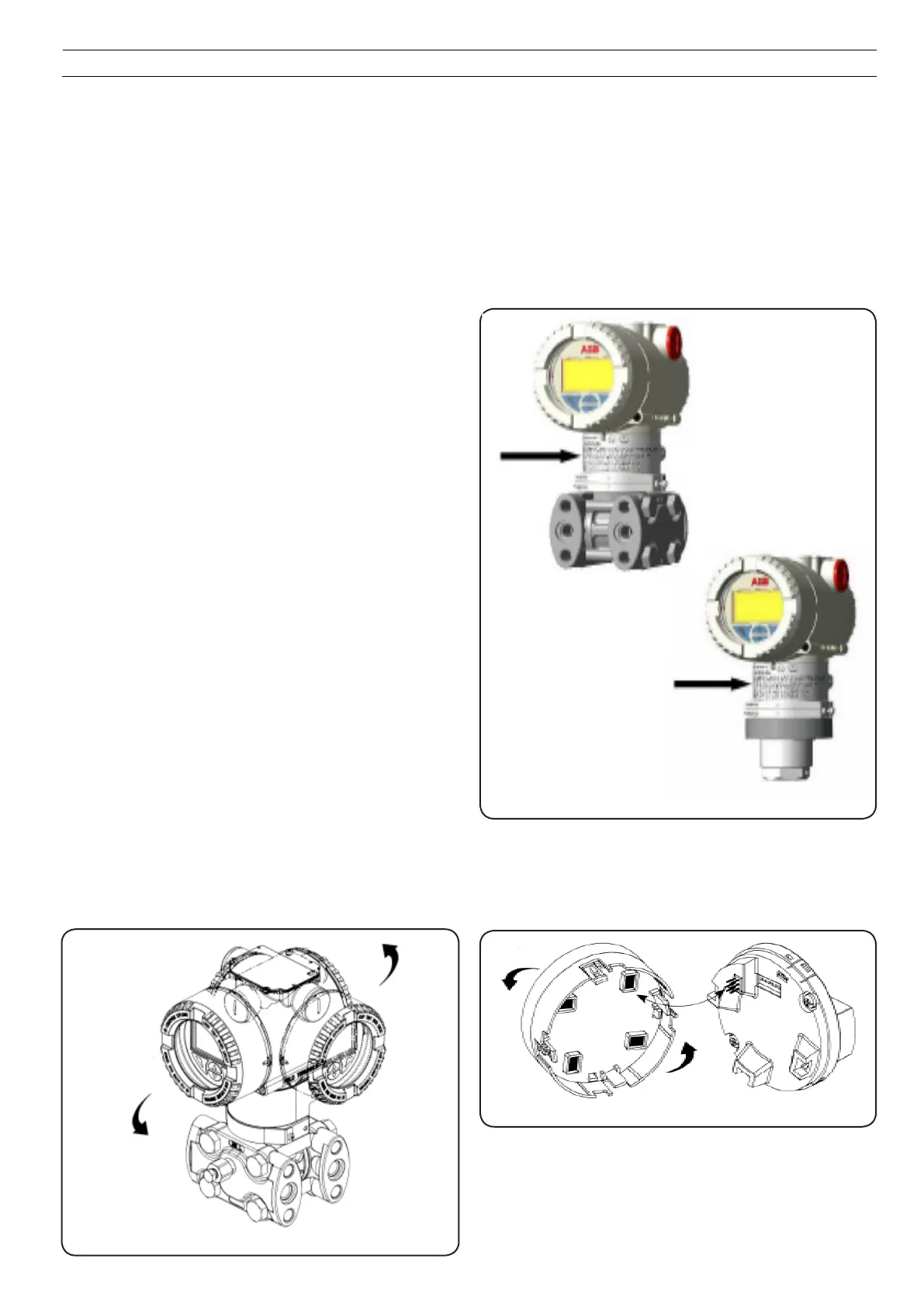

Fig. 2 Zertizierungsschild
Fig. 3 Drehbares Gehäuse
Drehen des integrierten LCD-Anzeigers
Ist ein optional erhältlicher integrierter LCD-Anzeiger installiert, kann
der LCD-Anzeiger in vier unterschiedlichen Positionen aufgesteckt
werden, die nach links oder nach rechts jeweils durch Drehung in
90°-Schritten erreicht werden können.
Fig. 4 LCD
... INSTALLATION
Drehbares Gehäuse
Um den Zugriff im Feld zur Verdrahtung bzw. die Lesbarkeit des
optional erhältlichen LCD-Anzeigers zu verbessern, kann das
Messumformergehäuse um 360° gedreht werden. Ein Anschlag
verhindert, dass das Gehäuse zu weit gedreht wird.
