ABB 2600T Series Short Form Instruction Manual

52 SOI/266-XC | 2600T Series Pressure transmitters 266 models
Gate
valve
Condensate trap
(optional)
Drain
valve
Max
Min.
Min.
Max
Niveaumessung
1. Eingeschlossene Luft über Entlüftungs-/Entleerungsventile am Messumformer vollständig aus dem Messwerk entweichen lassen, dann
Ventile schließen.
2. Darauf achten, dass das Niveau im Tank dem erforderlichen Bezugsniveau (Mindestniveau) entspricht.
3. Bei einer üssigkeitsgefüllten Messleitung darauf achten, dass diese vollständig mit der richtigen Flüssigkeit gefüllt ist.
4. Nach dem Entlüften sollte der Ausgang 4 mA betragen. Falls dies nicht der Fall ist, führen Sie den Vorgang "Nullpunktkorrektur" aus.
INSTALLATIONSVARIANTEN
Durchussmessung (nur mit DP-Messumformer)

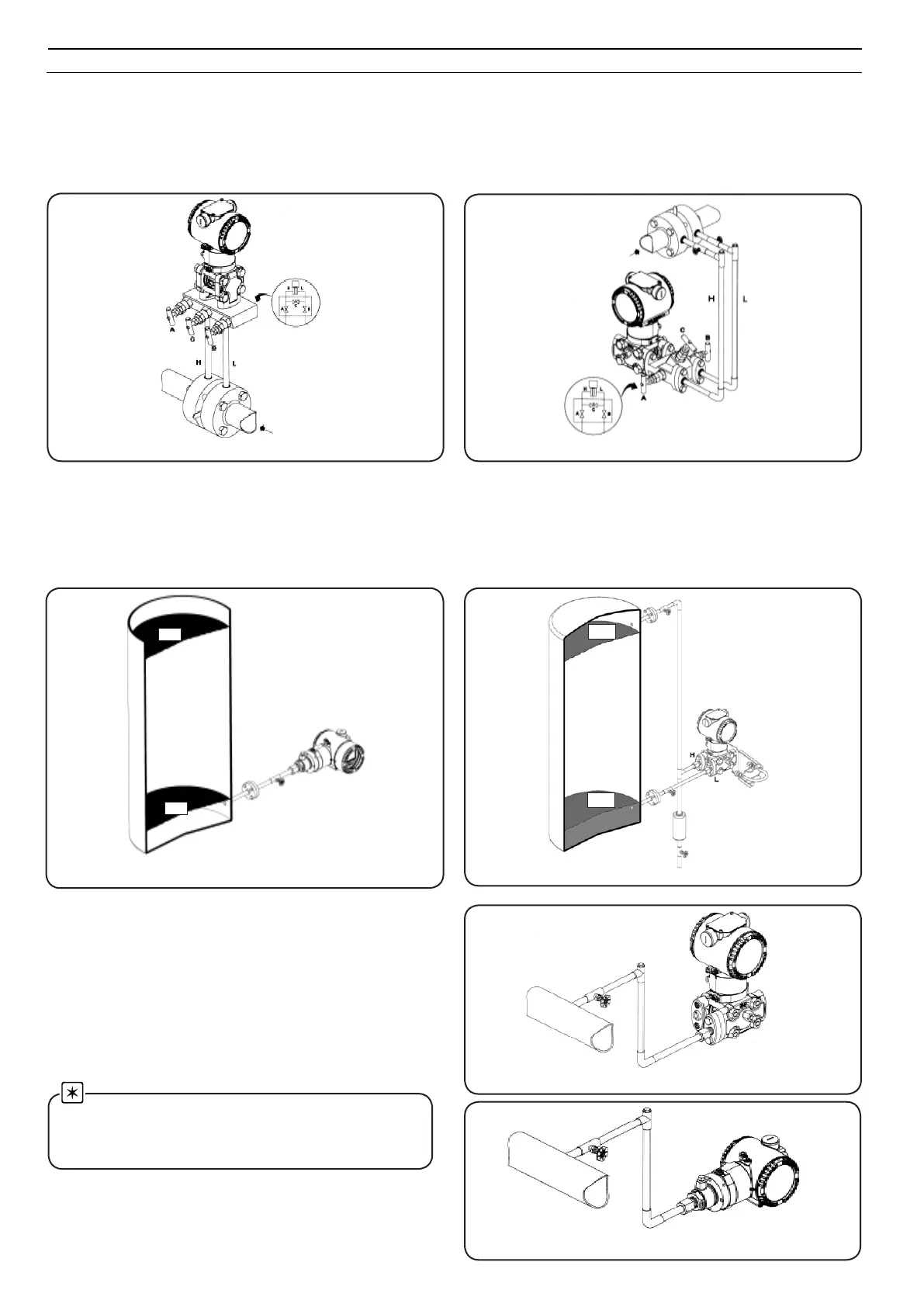

Bild 8 Gas-Durchussmessung
Bild 9 Flüssigkeits-Durchussmessung
Bild 11 Niveaumessung mittels DP
Bild 10 Niveaumessung mit P/Pabs. Druckmessumformer
3-fach Ventilblock
Durchuss
Durchuss
Blende
Erstabsperrventil
3-fach Ventilblock
Füllanschulss
Druck- und Absolutdruckmessungen
1. Im Fall kondensierbarer Dämpfe darauf achten, dass die
Messleitung vollständig mit der kondensierten Flüssigkeit gefüllt
ist. Erstabsperrventil langsam öffnen, damit die Prozessüssigkeit
zur H-Seite (+) des Messwerkes ießen kann.
2. Eingeschlossene Luft (bei Betrieb mit Flüssigkeit) mittels
Entlüftungsschraube bzw. Kondensat (bei Betrieb mit Gas) mittels
Entleerungsschraube vollständig aus dem Messwerk entweichen
lassen bzw. ablassen.
3. Erstabsperrventil schließen.
Bild 12 Druck- und Absolutdruckmessungen mittels DP
Bild 13 Druck- und Absolutdruckmessungen
Erstabperrventil
H
1. Das Prozessmedium muss in das Primärelement des Messumformers einströmen:
a. Absperrventil der L-Seite (-) (B) und Absperrventil der P-Seite (+) (A) schließen.
b. Erstabsperrventile und Ausgleichsventil (C) öffnen.
c. Absperrventil der P-Seite (+) (A) langsam öffnen, damit das Prozessmedium auf beiden Seiten in das Messwerk gelangen kann.
2. Messwerk entlüften oder ablassen und anschließend Ventile schließen.
Hinweis
Ein Nullpunkt-Abgleich eines Messumformers für Absolutdruck
sollte nur ausgeführt werden, wenn eine Referenz-Vakuumpumpe
angeschlossen ist.
4. Der Ausgang sollte 4 mA DC betragen. Falls dies nicht der Fall
ist, führen Sie den Vorgang " Nullpunktkorrektur" aus.
5. Sämtliche offenen Füllanschlüsse und Entleerungsventile
schließen.
6. Erstabsperrventil öffnen.
