Remarques concernant les zones dangereuses
Le transmetteur ne doit être installé dans une zone dangereuse que s’il est correctement certié. La plaque de certication est xée
à demeure sur le haut du corps du transmetteur (voir la gure).
Les transmetteurs de pression de la série 266 sont disponibles avec les certications suivantes :
Transmetteur
Le transmetteur peut être xé directement sur la vanne d'arrêt par une bride. Une console de montage mural ou sur un tuyau (tuyauterie
de 2 pouces) est également proposée parmi les accessoires. Monter le transmetteur de telle façon que les axes de la bride de process
soient verticaux (horizontaux dans le cas d'un corps en aluminium de type barillet) an d'éviter les dérives du zéro. Si le transmetteur
est installé incliné, la pression hydrostatique du liquide de remplissage s’exercera sur le diaphragme de mesure et provoquera ainsi une
dérive du zéro. Il deviendra alors nécessaire de corriger le zéro. Les transmetteurs de pression peuvent être montés dans n’importe
quelle position.
Les raccords de process non montés du capteur doivent être fermés hermétiquement avec les bouchons letés fournis (1/4-18 NPT).
Utiliser pour cela le produit d’étanchéité habituellement autorisé.
SÉCURITÉ INTRINSÈQUE ATEX
II 1 G Ex ia IIC T6 et II 1/2 G Ex ia IIC T6
II 1 D Ex iaD 20 T85°C et II 1/2 D Ex iaD 21 T85°C
SÉCURITÉ EXPLOSION ATEX
II 1/2 G Ex d IIC T6 et II 1/2 D Ex tD A21 IP67 T85°C
ATEX TYPE « N » / EUROPE :
II 3 G Ex nL IIC T6 et II 3 D Ex tD A22 IP67 T85°C
COMBINÉ ATEX, ATEX FM et FM Canada
Voir les classications détaillées
Homologations FM Etats-Unis et Canada :
Sécurité explosion (Etats-Unis) :
Classe I, division 1, groupes A, B, C, D
Sécurité explosion (Canada) :
Classe I, division 1, groupes B, C, D
Mise à feu de poussières :
Classe II, division 1, groupes E, F, G
Absence de risque d'incendie :
Classe I, division 2, groupes A, B, C, D
Sécurité intrinsèque :
Classe I, II, III, division 1, groupes A, B, C, D, E, F, G
Classe I, Zone 0, AEx ia IIC T6/T4 (FM Etats-Unis)
Classe I, Zone 0, Ex ia IIC T6/T4 (FM Canada)
CEI (Ex):
Voir les classications détaillées ATEX
SÉCURITÉ INTRINSÈQUE / CHINE
Homologation NEPSI Ex ia IIC T4-T6
IGNIFUGE / CHINE
Homologation NEPSI Ex d IIC T6
GOST (Russie), GOST (Kazakhstan), Inmetro (Brésil)
basées sur ATEX.

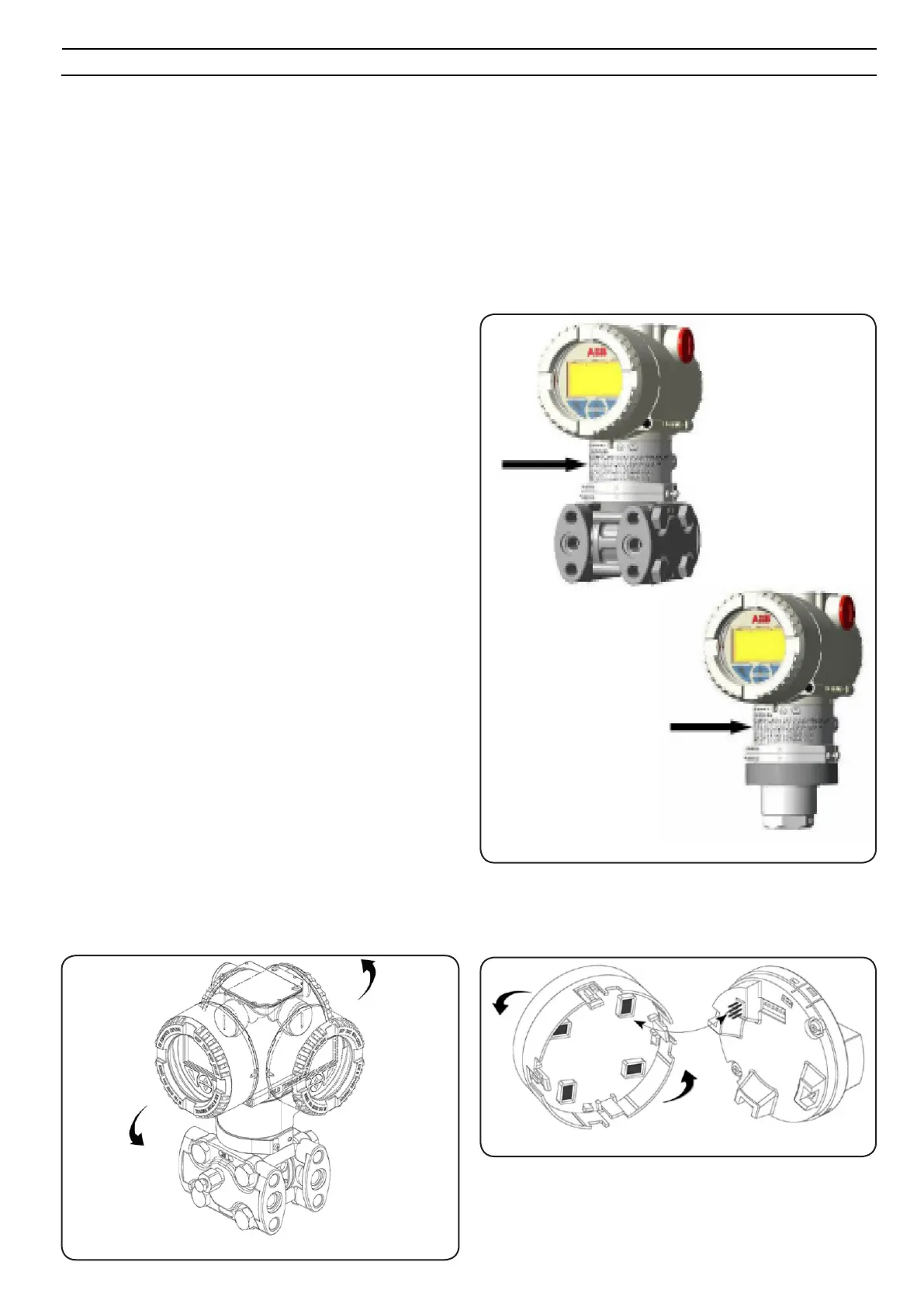

Fig. 2 Plaque de certication
Fig. 3 Rotation du boîtier
Rotation de l’afcheur intégré
Si un compteur à afcheur intégré en option est utilisé, l’afcheur
peut être monté dans quatre positions différentes, en le faisant
tourner dans le sens horaire ou antihoraire d’un quart de tour.
Fig. 4 Rotation de l'afcheur
... INSTALLATION
Rotation du boîtier
An de faciliter l’accès aux ls et la lisibilité du cadran à cristaux
liquides en option, le boîtier électronique peut pivoter sur 360°. Une
butée empêche de le faire tourner trop loin.
