ABB 2600T Series Short Form Instruction Manual

2600T Series Pressure transmitters 266 models | SOI/266-XC 75
b) Certicat ATEX II 1/2 G Ex ia IIC T6 et II 1/2 D Ex iaD 21 T95°C
Homologations FM numéro de certicat FM09ATEX0024X ou FM09ATEX0069X
Signication du code ATEX :
II : Groupe pour les zones (hors mines)
1/2 : Catégorie - Signie que seule une partie du transmetteur est conforme à la catégorie 1 et une seconde partie est conforme à la
catégorie 2 (voir le schéma d'application)
G : Gaz (milieu dangereux)
D : Poussière (milieu dangereux)
T50°C : Température maximum de la surface de l'enveloppe du transmetteur avec une Ta (température ambiante)
+40°C pour la poussière (pas le gaz) avec une couche de poussière pouvant atteindre 50 mm de profondeur
T95°C : Comme pour la poussière pour une Ta +85°C
(Remarque : le chiffre à côté de la marque CE sur l'étiquette de sécurité du transmetteur identie l'organisme notié chargé de la
surveillance de la production)
Les autres marques se réfèrent au type de protection utilisé conformément aux normes EN correspondantes :
Ex ia : Sécurité intrinsèque, degré de protection « a »
IIC : Groupe gaz
T6 : Classe de température du transmetteur (correspondant à 85°C maxi.)
avec une Ta (température ambiante) de +40°C
T4 : Classe de température du transmetteur (correspondant à 135℃ maxi.)
avec une Ta (température ambiante) de +85℃
En ce qui concerne les applications, ce transmetteur peut être utilisé dans des zones classées « Zone 0 » (gaz) (risque continu)
avec la « partie process » uniquement, la partie restante du transmetteur (son enveloppe) pouvant être utilisé en « Zone 1 » (gaz)
uniquement (voir le schéma ci-dessous).
Ceci s'explique par le fait que la partie process du transmetteur (généralement appelée transducteur primaire) fournit les éléments
internes de séparation permettant d'isoler le capteur électrique des risques continus du process, conformément aux normes EN 60079-
26 et EN 60079-1. En ce qui concerne l'application relatives aux poussières, le transmetteur est adapté à la « Zone 21 » conformé-
ment aux normes EN 61241-0 et EN 61241-11, comme le montre la partie correspondante du schéma :
Cette catégorie ATEX dépend de l'application (voir ci-dessous) et du degré de sécurité intrinsèque de l'alimentation du
transmetteur (appareil associé) qui peut parfois être [ib] au lieu de [ia]. Le degré de sécurité intrinsèque d'un système est déterminé
par le niveau le plus bas des appareils utilisés (dans le cas de l'alimentation [ib], le système aura ce degré de protection).
... ASPECTS « SÉCURITÉ EX » ET PROTECTION « IP » (EUROPE)

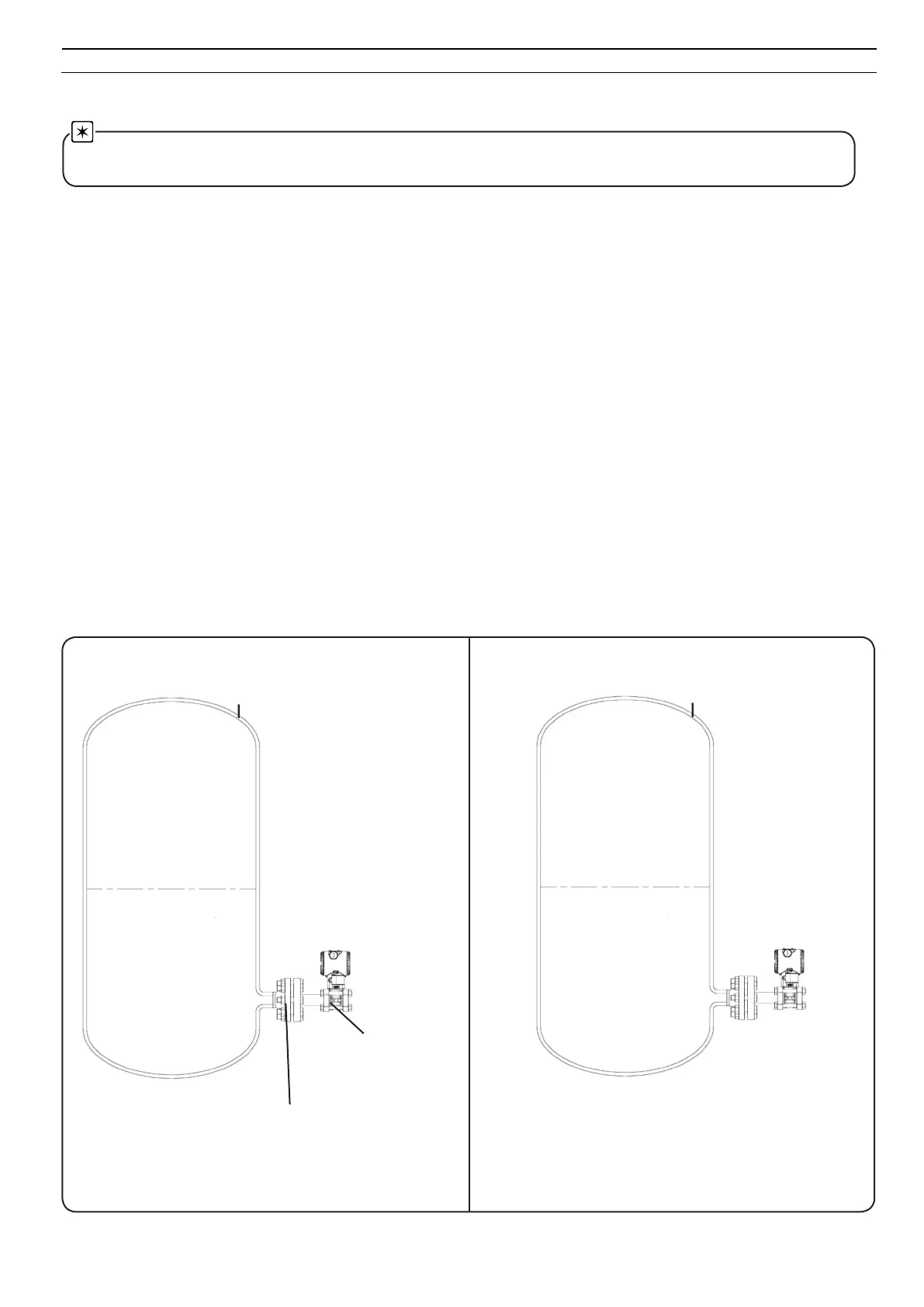

APPLICATION POUR UN TRANSMETTEUR DE PRESSION EX ia CATÉGORIES 1/2G et 1/2D
Application avec du gaz Application avec de la poussière
Remarque : le transmetteur peut être connecté à une alimentation
[ib] ou [ia] (appareil associé).
Remarque : la protection est principalement assurée par le
degré « IP » associé à la faible puissance d'alimentation. Elle
peut être [ia] ou [ib].
266 Tx catégorie
1/2G Ex ia
Zone « 1 »
Zone « 0 »
Réservoir
Milieu
dangereux
(process)
Transducteur
primaire
(remarque : voir
la certication
pour connaître
les exceptions)
Zone 0 / Zone 1
Eléments de
séparation
Milieu
dangereux
(process)
Zone « 20 »
Silo
266 Tx catégorie
1/2D Ex ia
Zone « 21 »
